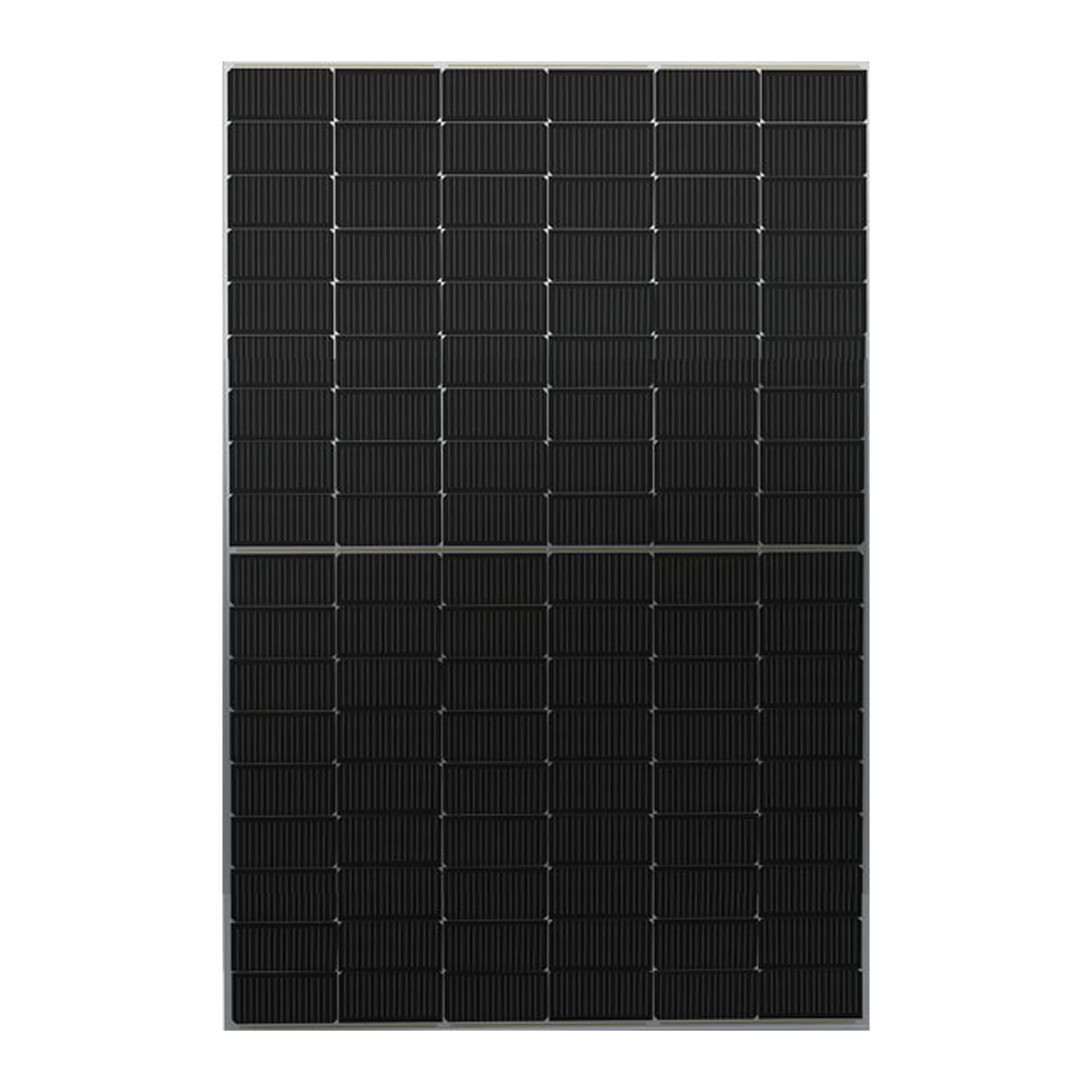

REDSOLAR 505 Wp bifaciális napelem
TOPCon technológiájú, kétoldalas monokristályos modul 108 félcellás kialakítással. A forrás 505 W névleges teljesítményt, 22,71% hatásfokot és 0~+5 W teljesítménytűrést ad meg.
Ár egyeztetés alatt
Letölthető dokumentumok
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| STC maximális teljesítmény (W) | 505 |
|---|---|
| STC munkaponti feszültség (V) | 32.81 |
| STC munkaponti áram (A) | 15.40 |
| STC üresjárási feszültség (V) | 39.08 |
| STC rövidzárlati áram (A) | 16.24 |
| STC modulhatásfok | 22.71% |
| Maximális rendszerfeszültség | 1500VDC |
| Maximális biztosíték névleges áram | 30A |
| Hátsó oldali teljesítménynövekedés - maximális teljesítmény (5%) | 530Wp |
| Hátsó oldali teljesítménynövekedés - STC hatásfok (5%) | 23.8% |
| Hátsó oldali teljesítménynövekedés - maximális teljesítmény (15%) | 581Wp |
| Hátsó oldali teljesítménynövekedés - STC hatásfok (15%) | 26.1% |
| Hátsó oldali teljesítménynövekedés - maximális teljesítmény (25%) | 631Wp |
| Hátsó oldali teljesítménynövekedés - STC hatásfok (25%) | 28.4% |
| Teljesítményhőmérsékleti együttható (Pmax) | -0.30%/℃ |
|---|---|
| Üresjárási feszültség hőmérsékleti együtthatója (Voc) | -0.25%/℃ |
| Rövidzárlati áram hőmérsékleti együtthatója (Isc) | +0.045%/℃ |
| Üzemi hőmérséklet | -40~+85℃ |
| Kábelek | 4mm²，+:300mm / -:200mm（Customizable） |
|---|
| Modul mérete | 1961*1134*30mm |
|---|---|
| Napelemcellák száma | Cells（2*6*9） |
| Tömeg | 27.3 Kg ±5% |
| Elülső üveg forrás sor 1 | 2.0mm Ultra white AR semi-toughened glass |
| Elülső üveg forrás sor 2 | 2.0mm semi-toughened glass |
| STC szabványos vizsgálati feltételek | Atmospheric quality AM1.5, Irradiance 1000w/㎡, Cell Temperature 25℃ |
|---|
| Leírás | G12R-MBB TOPCon Mono Bifacial Module, 108Half Cells. 12 years Product warranty. 30 years Linear power warranty. Output power 490-510W. Maximum efficiency 22.9%. Power tolerance 0~+5W. |
|---|---|
| NMOT | 42±2℃ |
| Kötődoboz | IP68，3 diodes |
| Statikus terhelés elöl | 5400Pa |
| Statikus terhelés hátul | 2400Pa |
| 40'HQ konténer szállítás | 36 Pcs/box × 24 box = 864Pcs |
| Modell | 505TR |
Termékleírás
Jellemzők és előnyök
A modul TOPCon monokristályos, bifaciális kialakítású, 108 félcellával.
A forrás nagy hatásfokot, PID- és hotspot-ellenállást, valamint 80%-ig terjedő bifaciality értéket említ.
A termék 12 év termékgaranciát és 30 év lineáris teljesítménygaranciát jelez a gyártói leírás szerint.
Védelmi funkciók
A forrás szerint a modul ellenáll a PID-nek és a hotspotoknak, valamint jégesőtesztnek is megfelel.
A mechanikai terhelhetőség a forrásban 5400 Pa elöl és 2400 Pa hátul értékkel szerepel.
Garancia és támogatás
A gyártói leírás 12 év termékgaranciát és 30 év lineáris teljesítménygaranciát közöl.
Az első évre 1% csökkenést, ezt követően az első 30 év átlagában 0,40% éves csökkenést említ.
