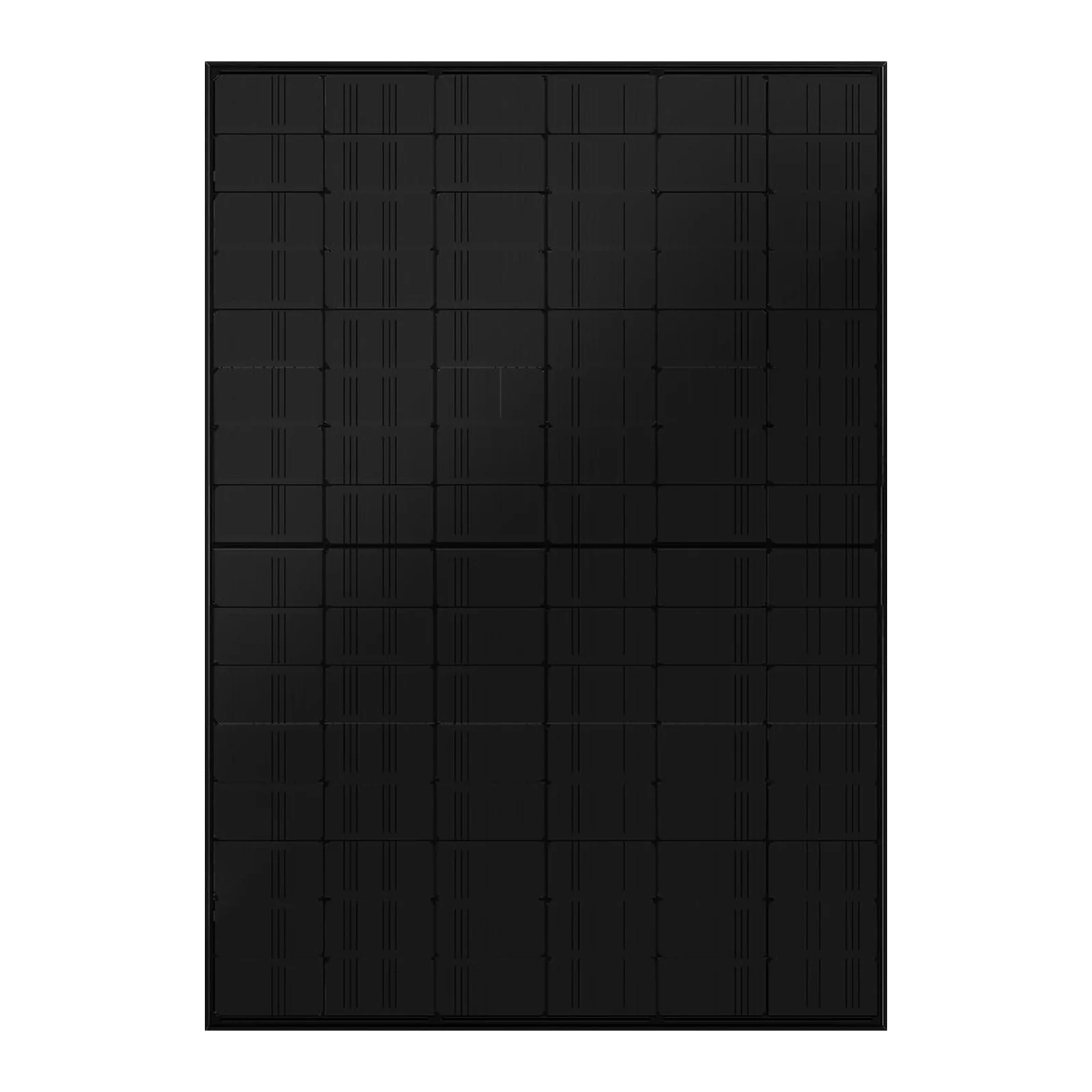

REDSOLAR 450 Wp bifaciális napelem
Monokristályos, kétoldalas TOPCon napelem 450 W névleges teljesítménnyel. A forrás alapján 96 félcellás kialakítású, nagy hatásfokú modul alacsony feszültségeséssel és magas árammal.
Ár egyeztetés alatt
Letölthető dokumentumok
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| STC - Maximális teljesítmény (W) | 450 |
|---|---|
| STC - Munkaponti feszültség (V) | 29.24 |
| STC - Munkaponti áram (A) | 15.39 |
| STC - Üresjárati feszültség (V) | 34.73 |
| STC - Rövidzárlati áram (A) | 16.23 |
| STC - Modul hatásfok | 22.52% |
| Mechanikai paraméter - Statikus terhelés elöl | 5400Pa |
| Mechanikai paraméter - Statikus terhelés hátul | 2400Pa |
| Maximális értékek - Maximális rendszerfeszültség | 1500VDC |
| Maximális értékek - Maximális biztosíték névleges áram | 30A |
| Hőmérsékleti paraméter - NMOT | 42±2℃ |
|---|---|
| Hőmérsékleti együttható - Maximális teljesítmény (Pmax) | -0.30%/℃ |
| Hőmérsékleti együttható - Üresjárati feszültség (Voc) | -0.25%/℃ |
| Hőmérsékleti együttható - Rövidzárlati áram (Isc) | +0.045%/℃ |
| Maximális értékek - Üzemi hőmérséklet | -40~+85℃ |
| Mechanikai paraméter - Csatlakozódoboz | IP68，3 diodes |
|---|---|
| Mechanikai paraméter - Kábelek | 4mm²，300mm，(Customizable) |
| Mechanikai paraméter - Modulméret | 1762*1134*30mm |
|---|---|
| Mechanikai paraméter - Napelemcellák száma | 96Cells（2*6*8） |
| Mechanikai paraméter - Tömeg | 23.9 Kg ±5% |
| Mechanikai paraméter - Elülső üveg forrás sor 1 | 2.0mm Ultra white AR semi-toughened glass |
| Mechanikai paraméter - Elülső üveg forrás sor 2 | 2.0mm semi-toughened glass |
| STC - Szabványos vizsgálati feltételek | Atmospheric quality Am1.5, Irradiance 1000w/㎡, Cell Temperature 25℃ |
|---|
| Leírás | G12R-MBB TOPCon Mono Black Bifacial modul. 12 év termékgarancia. 30 év lineáris teljesítménygarancia. Kimenő teljesítmény 435-455W. Maximális hatásfok 22.8%. Teljesítménytűrés 0~+5W. Téglalap alakú cellakialakítás. 96 félcella. Alacsony nyitott áramköri feszültségű, nagy áramú kialakítás, amely hatékonyan csökkenti a rendszer BOS-át 3%-kal. Gondosan kiválasztott csomagolóanyagok, PID és hot spot anomália elleni ellenállás. A mechanikai szilárdság megfelel a szokásos modulok jégesőtesztjének. 5400PA /2400PA hóterhelés, szélterheléses teszt az IEC61215, IEC61730 és más megbízhatósági vizsgálatok szerint. Nincs bór-oxigén LID (Light Induced Degradation). Az n-típusú modul alacsonyabb éves csillapodással, jobb фотоelektromos átalakítási hatásfokkal és hőmérsékleti együttható előnnyel rendelkezik, a bifaciális arány elérheti a 80%-ot. |
|---|---|
| Csomagolás és szállítás - 40'HQ konténer szállítás | 36 Pcs/box × 26 box = 936Pcs |
| Modell | 450TR |
Termékleírás
Jellemzők és előnyök
- G12R-MBB TOPCon Mono Black Bifacial modul
- 12 év termékgarancia
- 30 év lineáris teljesítménygarancia
- 96 félcellás, téglalap alakú cellakialakítás
- Alacsony nyitott áramköri feszültségű, nagy áramú kialakítás
- PID és hot spot anomália elleni ellenállás a forrás szerint
- Bifaciális arány elérheti a 80%-ot
Felhasználás
A modul hálózatra kapcsolt napelemes rendszerekhez készült, ahol a nagy teljesítménysűrűség, a bifaciális működés és a megbízható kültéri üzem fontos szempont. A forrás szerint a kialakítás célja a rendszer BOS-költségének csökkentése és az éves degradáció mérséklése.
Védelmi funkciók
- Elülső oldal statikus terhelhetőség: 5400 Pa
- Hátsó oldal statikus terhelhetőség: 2400 Pa
- A forrás szerint megfelel IEC61215 és IEC61730 megbízhatósági vizsgálatoknak
- A forrás szerint ellenáll a PID és hot spot anomáliáknak
Méretek és kialakítás
- Méret: 1762 × 1134 × 30 mm
- Cellaszám: 96 Cells (2×6×8)
- Tömeg: 23.9 kg ±5%
- Csatlakozódoboz: IP68, 3 dióda
- Kábelek: 4 mm², 300 mm, testreszabható
Üzemeltetési környezet
- Üzemi hőmérséklet: -40~+85℃
- Maximális rendszerfeszültség: 1500 VDC
- Maximális biztosíték névleges áram: 30 A
- NMOT: 42±2℃
Garancia és támogatás
- 12 év termékgarancia
- 30 év lineáris teljesítménygarancia
