Monokristályos TOPCon modul
440 Wp
Termékkép
1
/ 1
REDSOLAR

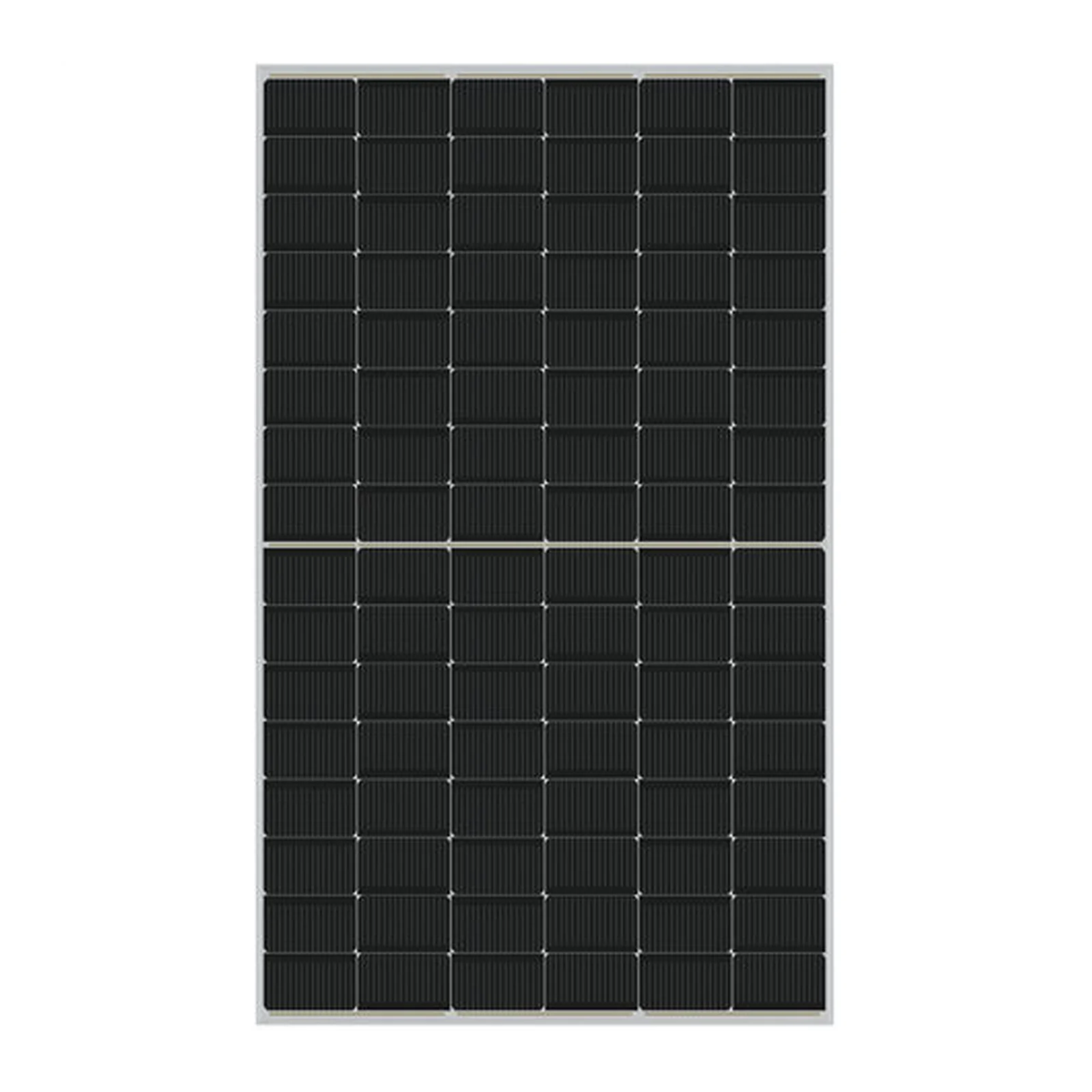

REDSOLAR 440 Wp napelem
96 cellás, monofaciális mono modul 440 W STC teljesítménnyel. A forrás 22,8%-os maximális hatásfokot és 1500 VDC rendszertámogatást ad meg.
Napelem teljesítménye (STC)
440 Wp
Kimeneti teljesítmény
435-455W
Teljesítménytűrés
0~+5W
Lineáris teljesítménygarancia
25 év
Ár egyeztetés alatt
Letölthető dokumentumok
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Specifikáció
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Kimeneti teljesítmény | 435-455W |
|---|---|
| Maximális hatásfok | 22.8% |
| Teljesítménytűrés | 0~+5W |
| Maximális teljesítmény (STC) | 440 W |
| Munkaponti feszültség (STC) | 28.81 V |
| Munkaponti áram (STC) | 15.27 A |
| Üresjárási feszültség (STC) | 34.60 V |
| Rövidzárlati áram (STC) | 16.11 A |
| Napelemmodul hatásfok (STC) | 22.02% |
| Maximális teljesítmény (NMOT) | 331 W |
| Munkaponti feszültség (NMOT) | 26.83 V |
| Munkaponti áram (NMOT) | 12.33 A |
| Üresjárási feszültség (NMOT) | 32.45 V |
| Rövidzárlati áram (NMOT) | 12.99 A |
| Maximális rendszerfeszültség | 1500VDC |
| Maximális biztosíték névleges áram | 25A |
| Teljesítmény hőmérsékleti együttható (Pmax) | -0.30%/℃ |
|---|---|
| Üresjárási feszültség hőmérsékleti együtthatója (Voc) | -0.25%/℃ |
| Rövidzárlati áram hőmérsékleti együtthatója (Isc) | +0.045%/℃ |
| Üzemi hőmérséklet | -40~+85℃ |
| Csatlakozódoboz | IP68, 3 dióda |
|---|---|
| Kábelek | 4mm², 300mm, (testreszabható) |
| Napelemcellák száma | 96 cella (2*6*8) |
|---|---|
| Modul mérete | 1762*1134*30mm |
| Tömeg | 20.9 Kg ±5% |
| Első üveg | 3.2mm ultra fehér AR bevonatú edzett üveg |
| Termékgarancia | 12 év |
|---|---|
| Lineáris teljesítménygarancia | 25 év |
| Szabványos vizsgálati feltételek | Atmospheric quality Am1.5, Irradiance 1000w/㎡, Cell Temperature 25℃ |
| Terméktípus | Mono modul |
|---|---|
| NMOT feltételek | A besugárzás 800w/㎡, a környezeti hőmérséklet 20 fok, a szélsebesség 1 m/s |
| Statikus terhelés elöl | 5400Pa |
| Statikus terhelés hátul | 2400Pa |
| NMOT | 42±2℃ |
| Csomagolás és szállítás | 40'HQ konténeres szállítás 36 db/doboz × 26 doboz = 936 db |
| Megjegyzés | A csomagoló tálca külön testreszabást igényel |
| Modell | 440TR |
Termékinformáció
Termékleírás
Jellemzők és előnyök
- 96 cellás mono modul.
- Monofaciális kivitel.
- 22,8% maximális hatásfok a forrás szerint.
- 0~+5 W teljesítménytűrés.
Garancia és támogatás
- 12 év termékgarancia.
- 25 év lineáris teljesítménygarancia.
Méretek és kialakítás
- Méret: 1762×1134×30 mm.
- Tömeg: 20,9 kg ±5%.
- Elöl 3,2 mm ultra fehér AR bevonatú edzett üveg.
- Csatlakozódoboz: IP68, 3 dióda.
- Kábelek: 4 mm², 300 mm, testreszabható.
- Elülső statikus terhelés: 5400 Pa.
- Hátsó statikus terhelés: 2400 Pa.
Üzemeltetési környezet
- Üzemi hőmérséklet: -40~+85 ℃.
- Maximum rendszerfeszültség: 1500 VDC.
- Maximális biztosíték névleges áram: 25 A.
- NMOT: 42±2 ℃.
Védelmi funkciók
- A forrás alapján a modul PID hot spot anomáliával szembeni ellenállásra lett kialakítva.
- A forrás szerint a csomagolóanyag-választás szigorú.
Felhasználás
- Általános napelemes rendszeralkalmazásokhoz készült mono modul.
