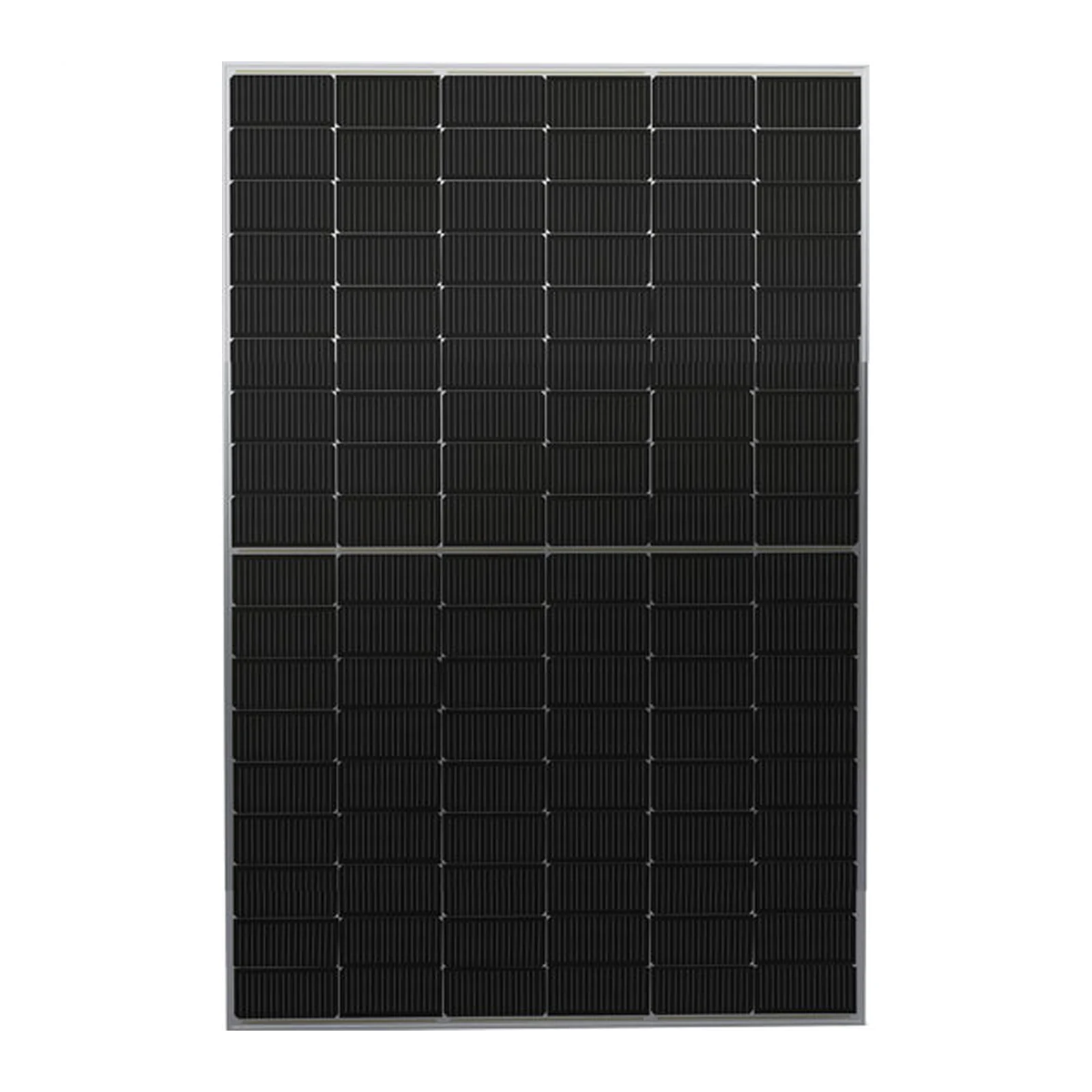

REDSOLAR 430 Wp bifaciális napelem
108 cellás, kétoldalas TOPCon mono napelemmodul 430 W névleges teljesítménnyel. Az üveg-üveg kialakítás és a bifaciális technológia a jobb fényhasznosítást és energiahozamot támogatja.
Ár egyeztetés alatt
Letölthető dokumentumok
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Maximális teljesítmény (STC) | 430 W |
|---|---|
| Munkaponti feszültség (STC) | 32.31 V |
| Munkaponti áram (STC) | 13.29 A |
| Üresjárási feszültség (STC) | 38.42 V |
| Rövidzárlati áram (STC) | 14.36 A |
| Modulhatásfok (STC) | 22.02% |
| Hátsó oldali teljesítménynyereség | 5% |
| Maximális teljesítmény 5% hátsó oldali nyereséggel | 451.5 Wp |
| Hatásfok 5% hátsó oldali nyereséggel | 23.12% |
| Maximális teljesítmény 15% hátsó oldali nyereséggel | 494.5 Wp |
| Hatásfok 15% hátsó oldali nyereséggel | 25.32% |
| Maximális teljesítmény 25% hátsó oldali nyereséggel | 537.5 Wp |
| Hatásfok 25% hátsó oldali nyereséggel | 27.53% |
| Maximális rendszerfeszültség | 1500 VDC |
| Maximális biztosíték névleges áram | 30 A |
| NMOT üzemi hőmérséklet | 42±2 ℃ |
|---|---|
| Maximális teljesítmény hőmérsékleti együtthatója (Pmax) | -0.29%/℃ |
| Üresjárási feszültség hőmérsékleti együtthatója (Voc) | -0.25%/℃ |
| Rövidzárlati áram hőmérsékleti együtthatója (Isc) | +0.045%/℃ |
| Üzemi hőmérséklet | -40~+85 ℃ |
| Csatlakozódoboz | IP68, 3 dióda |
|---|---|
| Kábelek | 4 mm², +:300 mm / -:200 mm (testreszabható) |
| Napelemcellák száma | 108 cella (2*6*9) |
|---|---|
| Modul mérete | 1722*1134*30 mm |
| Tömeg | 23.5 kg ±5% |
| Elülső üveg | 2.0 mm, ultra fehér AR-bevonatos, féltempered üveg |
| Hátsó üveg | 2.0 mm, féltempered üveg |
| Standard tesztkörülmények | AM1.5, besugárzás 1000w/m², cellahőmérséklet 25℃ |
|---|---|
| Garancia | 12 év termékgarancia · 30 év lineáris teljesítménygarancia |
| Tanúsítványok | IEC 61215; IEC61730; IEC TS 62804 (PID ellenálló); IEC 62716 (ammónia korrózió); IEC 61701 (sós köd korrózió); IEC TS 62941 (PV minőségirányítási rendszer); ISO9001:2015; ISO14001; OHSAS18001 |
| Termék neve | M10-MBB TOPCon Mono Bifacial modul |
|---|---|
| Statikus terhelés elöl | 5400 Pa |
| Statikus terhelés hátul | 2400 Pa |
| Csomagolás és szállítás | 40'HQ konténeres szállítás; 36 db/doboz × 26 doboz = 936 db |
| Modell | 430T |
Termékleírás
Jellemzők és előnyök
A modul kétoldalas energiahasznosításra készült, üveg-üveg felépítéssel és n-típusú cellatechnológiával.
- Multi busbar technológia
- Alacsonyabb éves teljesítménycsökkenés
- Jobb fotovezetési és áramgyűjtési képesség
- Ezüst vagy fekete keretes kivitel
Felhasználás
A termék általános napelemes energiatermelési alkalmazásokhoz készült, ahol fontos a jó hatásfok és a tartós kültéri működés.
Méretek és kialakítás
A modul mérete 1722 × 1134 × 30 mm, tömege 23.5 kg ±5%.
Védelmi funkciók
A csatlakozódoboz IP68 védettségű, 3 diódával. Az első oldali statikus terhelhetőség 5400 Pa, a hátoldali 2400 Pa.
Üzemeltetési környezet
Üzemi hőmérséklet-tartománya -40 és +85 ℃ között van. A szabványos vizsgálati feltételek AM1.5, 1000 W/m² besugárzás és 25 ℃ cellahőmérséklet.
Garancia és támogatás
12 év termékgarancia és 30 év lineáris teljesítménygarancia.
