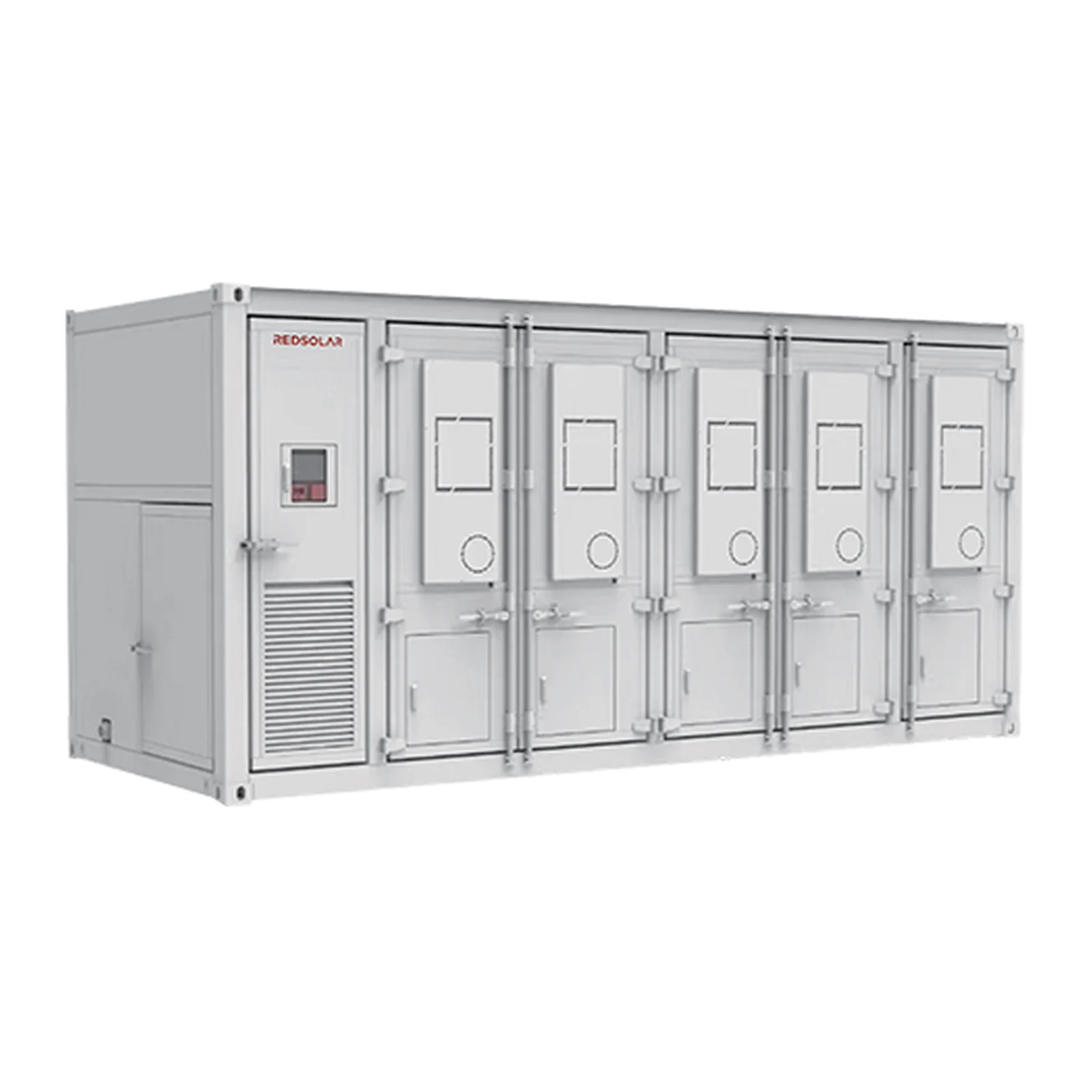

REDSOLAR 500 kW mikrohálózati egység
Konténeres fotovoltaikus-tároló rendszer 500 kW névleges AC kimeneti teljesítménnyel és 1543,373 kWh névleges energiatartalommal. Gyárilag üzembe helyezett, plug-and-play megoldás, amely hálózatra kapcsolt, szigetüzemű és átmeneti üzemmódot is támogat.
Ár egyeztetés alatt
Letölthető dokumentumok
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| AC (hálózatra kapcsolt) max. kimeneti teljesítmény (kW) | 550 |
|---|---|
| AC (hálózatra kapcsolt) névleges kimeneti teljesítmény (kW) | 500 |
| AC (hálózatra kapcsolt) névleges feszültség (V) | 400 |
| AC (hálózatra kapcsolt) feszültségtartomány (V) | 320~460 |
| AC (hálózatra kapcsolt) névleges áram (A) | 722 |
| AC (hálózatra kapcsolt) névleges frekvencia (Hz) | 50/60 |
| AC (hálózatra kapcsolt) frekvenciatartomány (Hz) | 45~55/55~65 |
| AC (hálózatra kapcsolt) teljesítménytényező | 1leading-1lagging(settable) |
| AC (szigetüzemű) max. kimeneti teljesítmény (kW) | 550 |
| AC (szigetüzemű) névleges teljesítmény (kW) | 500 |
| AC (szigetüzemű) névleges feszültség (V) | 400 |
| AC (szigetüzemű) névleges áram (A) | 722 |
| AC (szigetüzemű) névleges frekvencia (Hz) | 50/60 |
| PV bemenet max. feszültség (V) | 1000 |
| PV bemenet max. teljesítmény (kW) | 720 |
| PV bemenet MPPT modulok száma | 6 |
| PV bemenet MPPT feszültségtartomány (V) | 200~900 |
| Üzemi hőmérséklet (℃) | -30 ~ 55 |
|---|
| EMS kommunikáció | RS485, TCP/IP |
|---|
| Akkumulátor bemenet cellatípus | 314Ah/3.2V/LFP |
|---|---|
| Zajkibocsátás (dB) | ＜70 |
| Üzemi magasság (m) | ＞2000 Derating |
| Hűtés | Air Conditioning |
| Védettség | IP54 |
|---|
| Kiemelt előnyök | Magas integráltság: a rendszer külsőleg szerelt MPPT-t, PCS-t, STS-t, transzformátort és EMS-t tartalmaz. Nagy védelmi szint: a burkolatot olyan zord környezetre tervezték, mint amilyenek Afrikában jellemzők, beleértve a magas hőmérsékletet, a magas páratartalmat és a magas sóködterhelést. Plug-and-play kivitel: a rendszer gyári üzembe helyezéssel készül, helyszíni használathoz csak DC kábelcsatlakoztatás és bekapcsolás szükséges. Zökkenőmentes átkapcsolás: támogatja a hálózatra kapcsolt, a szigetüzemű és az átmeneti üzemmódot, az átkapcsolási idő ≤20 ms. |
|---|---|
| AC (hálózatra kapcsolt) THDi | ＜3% |
| AC (hálózatra kapcsolt) hálózati típus | 3W+N+PE |
| AC (szigetüzemű) THDu | ≤1% linear; or≤5% nonlinear |
| AC (szigetüzemű) túlterhelhetőség | 110% long-term, 120% 1min |
| Akkumulátor bemenet névleges energia (kWh) | 1543.373 |
| Relatív páratartalom | 0 ~95% non-condensing |
| Kijelző | LCD touch-screen & PC |
| Modell | RSM1500 |
Termékleírás
Jellemzők és előnyök
Magas integráltság: a rendszer külsőleg szerelt MPPT-t, PCS-t, STS-t, transzformátort és EMS-t tartalmaz.
Nagy védelmi szint: a burkolatot olyan zord környezetre tervezték, mint amilyenek Afrikában jellemzők, beleértve a magas hőmérsékletet, a magas páratartalmat és a magas sóködterhelést.
Plug-and-play kivitel: a rendszer gyári üzembe helyezéssel készül, helyszíni használathoz csak DC kábelcsatlakoztatás és bekapcsolás szükséges.
Zökkenőmentes átkapcsolás: támogatja a hálózatra kapcsolt, a szigetüzemű és az átmeneti üzemmódot, az átkapcsolási idő ≤20 ms.
Telepítés
A rendszer helyszíni telepítése minimális beavatkozást igényel, mivel a gyári előbeállítások után csak a DC kábelek csatlakoztatása és az indítás szükséges.
Üzemeltetési környezet
A berendezés -30 ~ 55 ℃ üzemi hőmérséklet-tartományra, 0 ~95% nem kicsapódó relatív páratartalomra és IP54 védettségre készült. Az üzemi magasság esetén 2000 m felett derating szükséges, a hűtést légkondicionálás biztosítja.
Rendszerintegráció
A megoldás integrált PV-tároló architektúrát alkalmaz, amely az MPPT, a PCS, az STS, a transzformátor és az EMS összehangolt működésére épül. A kijelző LCD érintőképernyő és PC felügyelet, az EMS kommunikáció RS485 és TCP/IP kapcsolatot használ.
