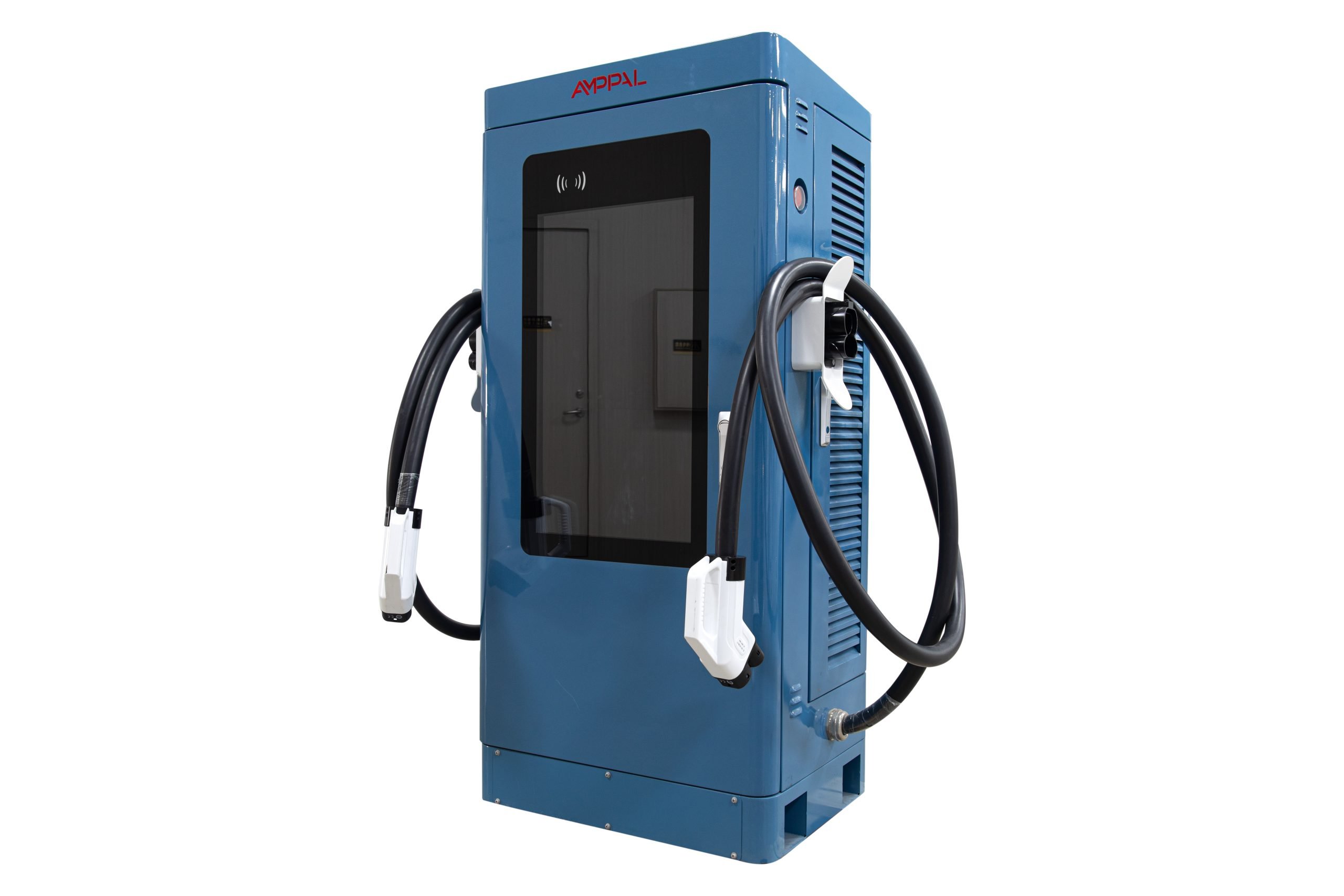

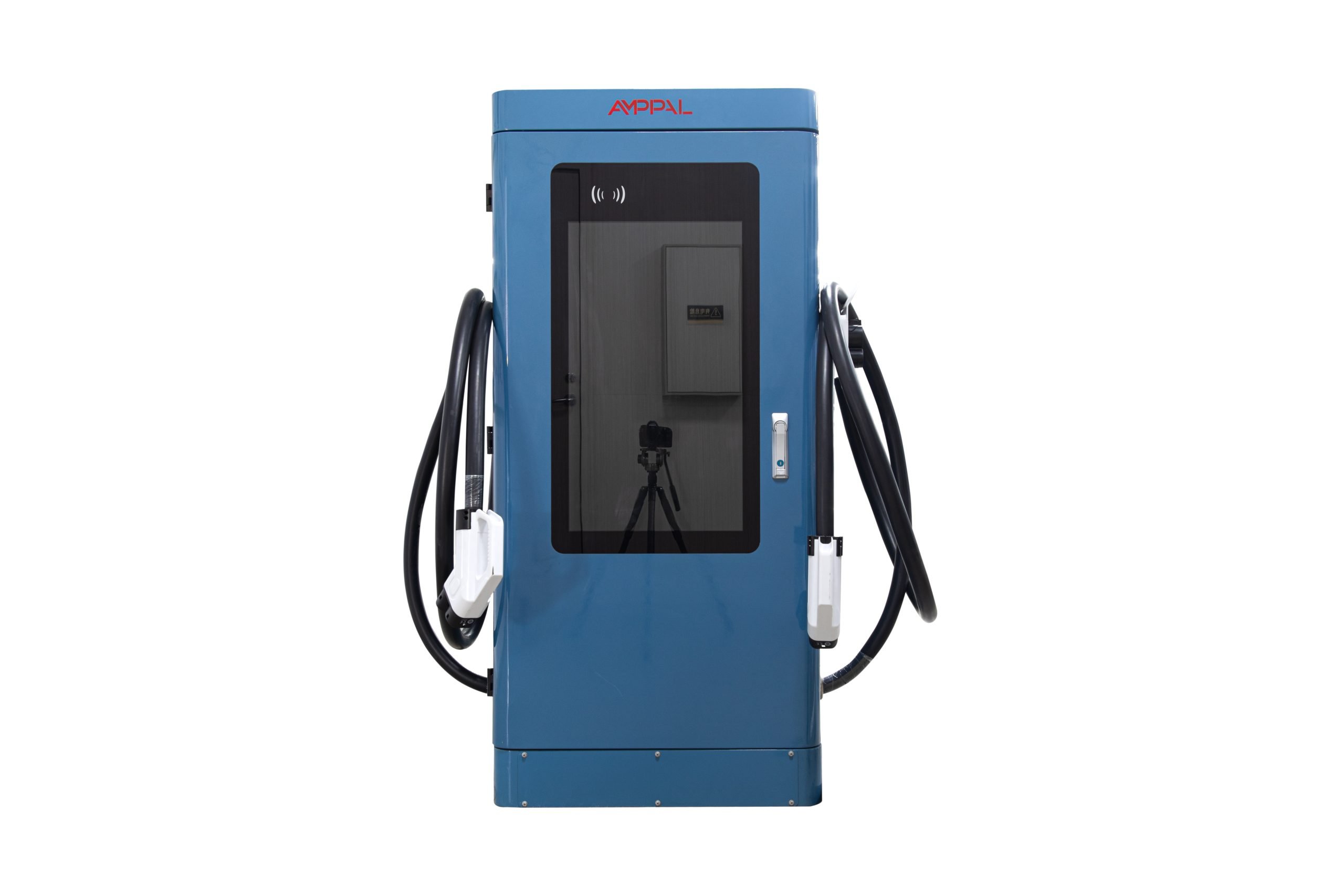

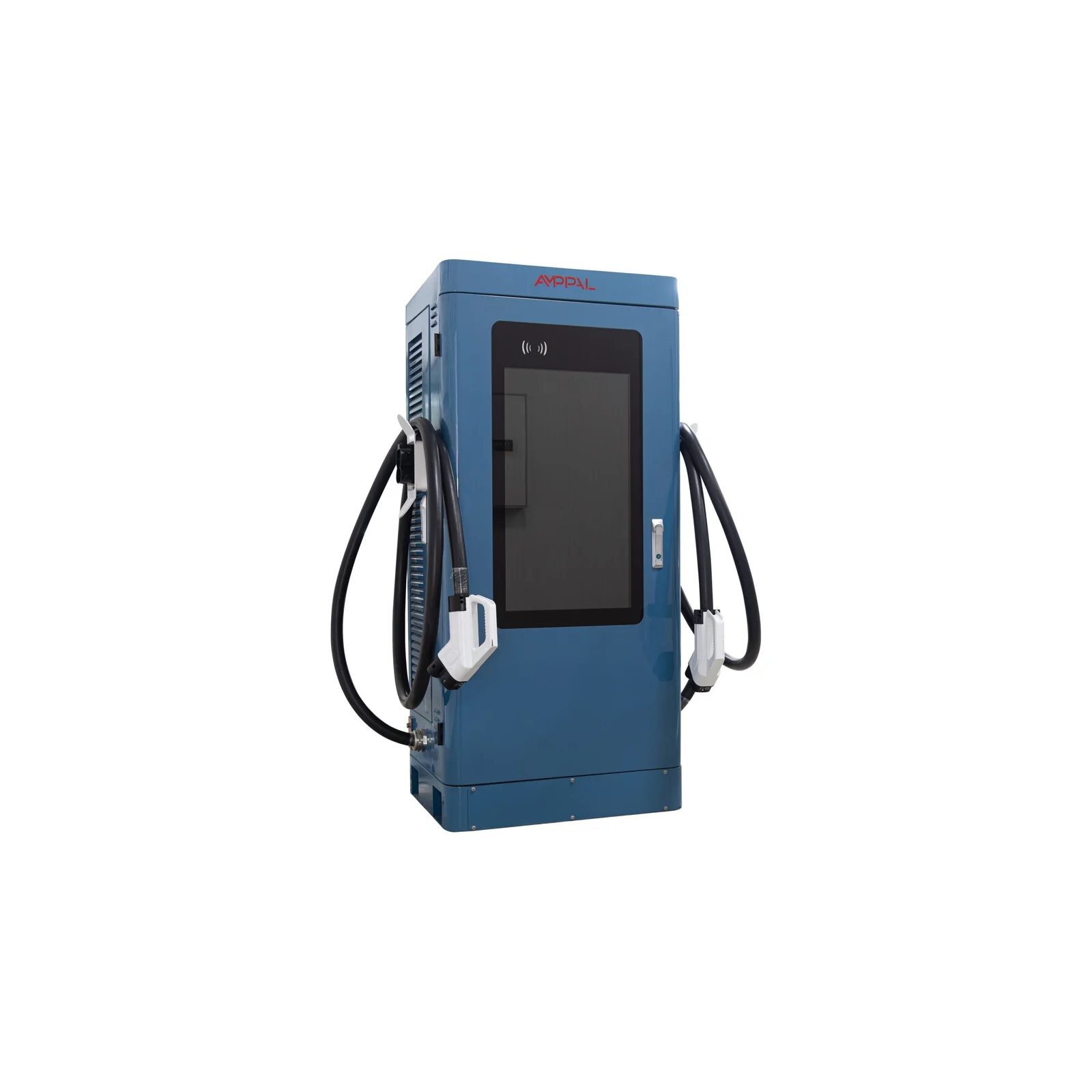

AMPPAL 80 kW DC töltőállomás
Vertikális kivitelű, kültéri DC gyorstöltő állomás városi és nagy forgalmú töltési helyszínekre. Többféle fizetési és azonosítási móddal, OCPP 1.6J kommunikációval és IP54 védettséggel támogatja a gyors telepítést.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 80 kW |
|---|---|
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10 Hz |
| Kimeneti feszültség | 200–1000 VDC |
| Egy pisztoly kimeneti áram tartománya | 0–200 A |
| Áramkorlát védelmi érték | ≥110% |
| Feszültségstabilizálási pontosság | ≤±0.5% |
| Áramstabilizálási pontosság | ≤±1% |
| Hatásfok | ≥95% |
| Teljesítménytényező | ≥0.99 (50% feletti terhelésnél) |
| Üzemi hőmérséklet | -20 ℃ ~ +50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
|---|---|
| Töltési módszer | Kártya / jelszó / QR-kód |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Vertikális |
|---|---|
| Berendezés mérete | 1620 × 750 × 560 mm |
| Kábelhossz | 5 m (opcionális) |
| Üzemi magasság | <2000 m |
| Hűtési mód | Léghűtéses |
| Zajszint | ≤60 dB |
| Szabványok | IEC 61851-1:2017, IEC 62196-2:2016 |
|---|---|

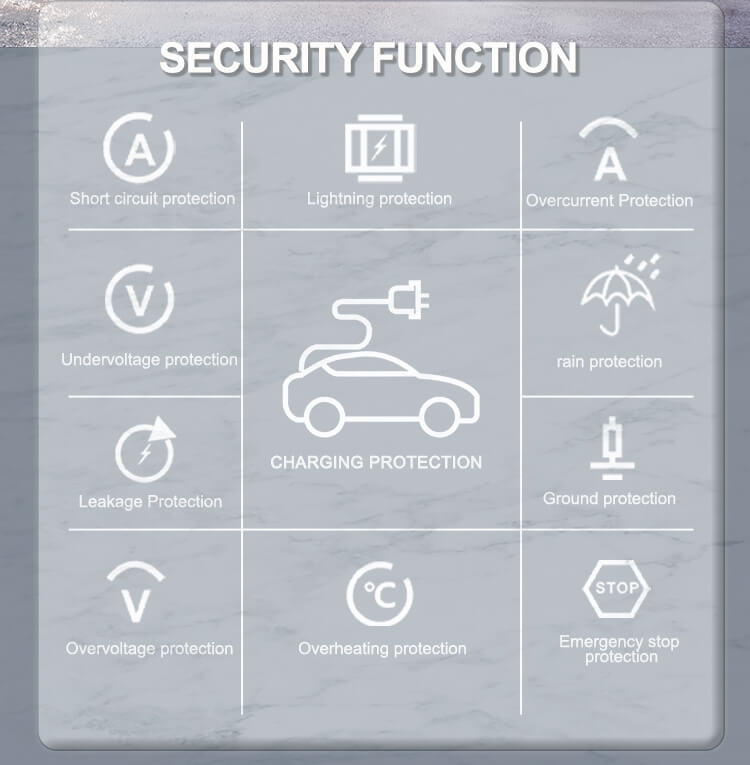

| Biztonsági funkció | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárvédelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállító védelem, szivárgásvédelem. |
| Védettség | IP54 |
| Betáplálási mód | Alsó be- és kivezetés |
|---|---|
| Mérési pontosság | 1.0 szint |
| Hullámtényező | ≤±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 32 hüvelykes, nagy fényerejű színes érintőképernyő |
| Fizetési mód | Hitelkártya / QR-kód |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Hálózati kapcsolat | Ethernet / 4G |
| Üzemi páratartalom | 5%~95% nem kondenzálódó fagy |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
A beépített DC EV töltőállomás városi töltőhelyekhez, közösségi parkolókhoz, bevásárlóközpontokhoz, üzleti helyszínekhez és gyorsforgalmi úti DC gyorstöltő pontokhoz alkalmas. Kifejezetten előnyös gyors telepítést igénylő, korlátozott helyszíni adottságok mellett.
Jellemzők és előnyök
Fő jellemzők
A berendezés vertikális kivitelű, alul be- és kivezetett kábelezéssel.
- 32 hüvelykes, kiemelt fényerejű színes érintőképernyő
- Automatikus töltés teljesre, fix teljesítménnyel, fix összeggel vagy fix idővel
- Kártyás, jelszavas és QR-kódos indítás
- Hitelkártyás és QR-kódos fizetés
- Offline és online üzemmódok
- OCPP 1.6J kommunikáció
- Ethernet és 4G hálózati kapcsolódás
Telepítés
Telepítés
A töltőállomás kültéri használatra készült, IP54 védettséggel. A működési környezeti hőmérséklet -20 ℃ és +50 ℃ között van. A telepítés függőleges elhelyezéssel történik, a gyári telepítési méretek figyelembevételével.
Üzemeltetési környezet
Üzemkörnyezet
A készülék -20 ℃ és +50 ℃ közötti üzemi hőmérsékleten, 5% és 95% közötti nem kondenzálódó páratartalom mellett használható. Az üzemi tengerszint feletti magasság kevesebb mint 2000 m. A hűtés léghűtéses, a zajszint legfeljebb 60 dB.
Védelmi funkciók
Védelem
A bemenet és a kimenet elektromosan leválasztott. A töltőállomás kimenete olyan megoldást tartalmaz, amely megakadályozza az akkumulátorcsomag töltését a kimeneti szűrőkondenzátoron keresztül, és csökkenti a pillanatnyi nagy áram kialakulását csatlakoztatáskor. Az eszköz a vonatkozó IEC 61851-1:2017 és IEC 62196-2:2016 funkciók szerint készült.
Méretek és kialakítás
Méretek A berendezés mérete 1620 × 750 × 560 mm.
Rendszerintegráció
Integráció
Az állomás OCPP 1.6J protokollon keresztül kommunikál, Ethernet vagy 4G hálózaton keresztül csatlakoztatható. A töltési módok és az online vagy offline elszámolási lehetőségek rendszerintegrációt támogató működést biztosítanak.
