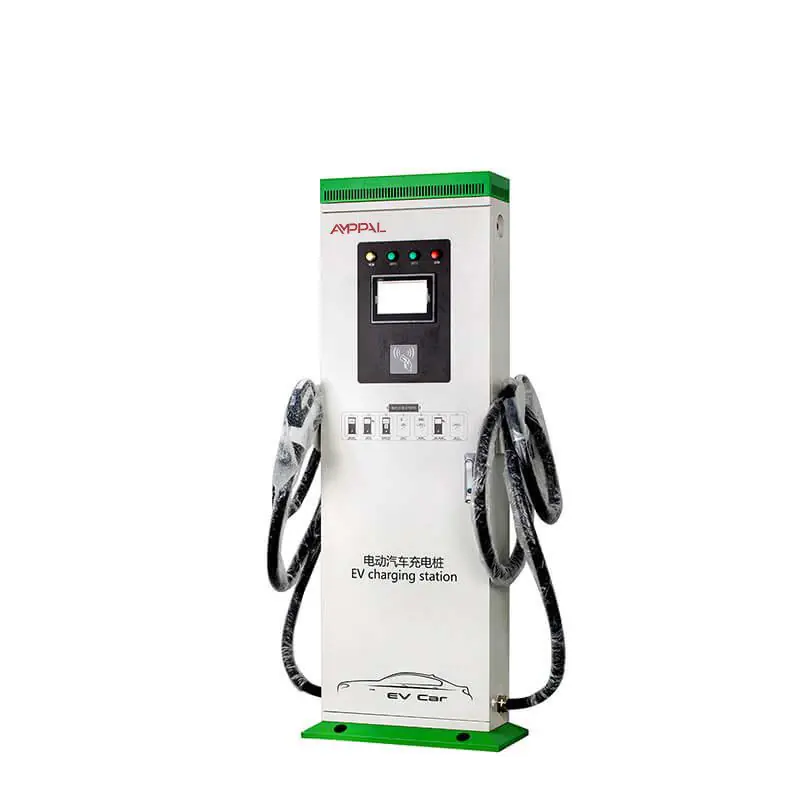

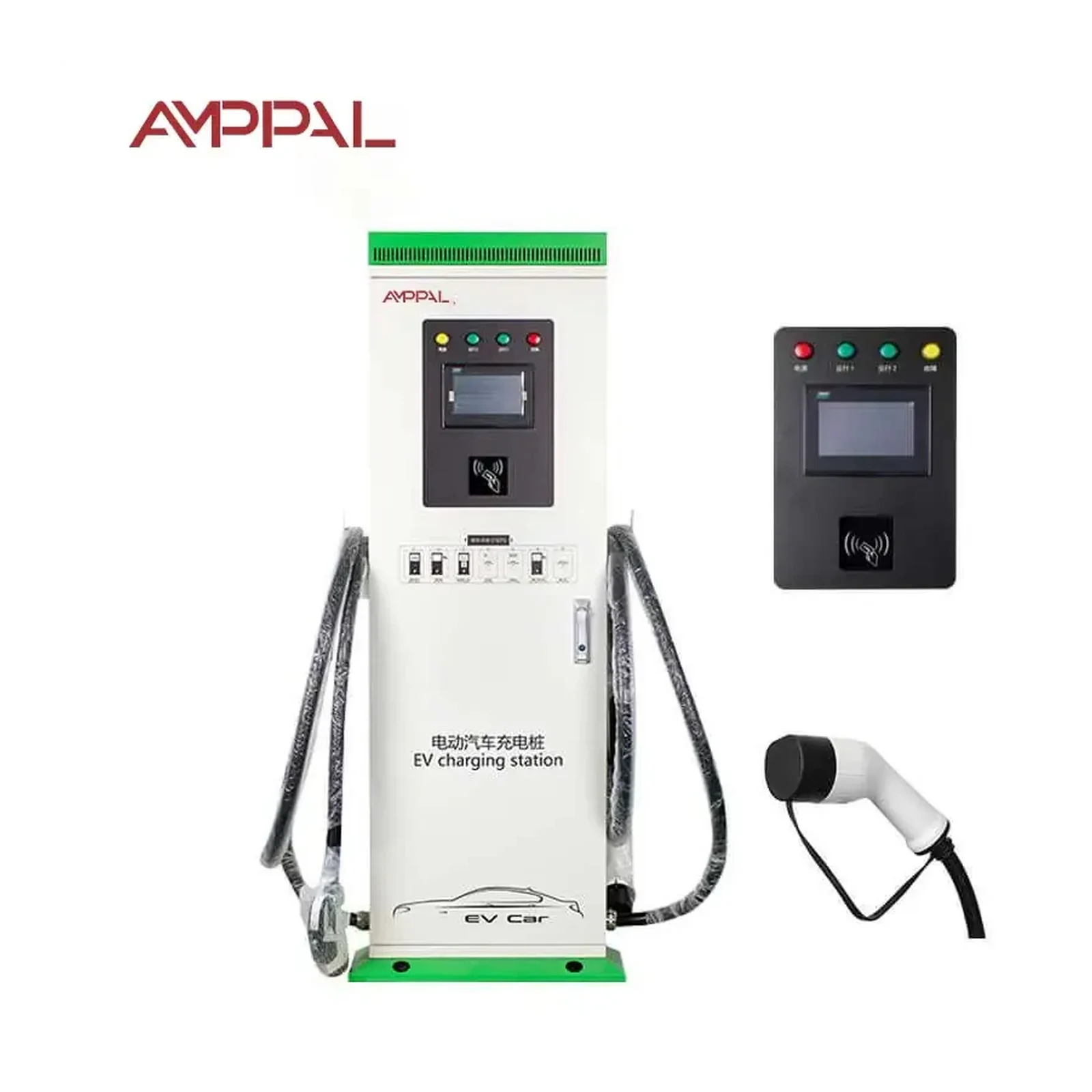

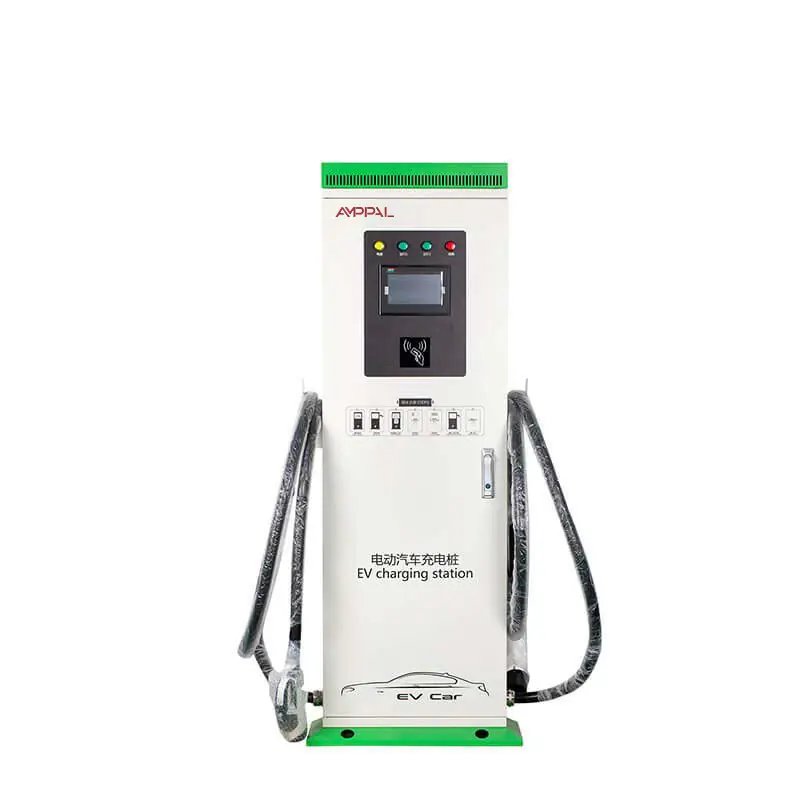

AMPPAL 40 kW DC töltőállomás
40 kW-os integrált DC töltőállomás városi, flottás és nyilvános gyorstöltési helyszínekre. Függőleges telepítésű, RFID/jelszó/kód alapú kezeléssel, Ethernet vagy 4G kapcsolattal használható.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 40 kW |
|---|---|
| Bemeneti feszültség | AC380V±20% |
| Kimeneti frekvencia | 200-（750 ）1000VDC |
| Kimeneti feszültség | 200-750 VDC |
| Kimeneti áram | 0-130A |
| Áramkorlát védelmi érték | ≥110% |
| Feszültségstabilizálási pontosság | ≤±0.5% |
| Áramstabilizálási pontosság | ≤±1% |
| Hatásfok | ≥94.5% |
| Teljesítménytényező | ≥0.99 (50% feletti terhelésnél) |
| Üzemi hőmérséklet | -20 ℃ ~ +50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix mennyiség / fix idő |
|---|---|
| Töltési módszer | Kártya lehúzás / jelszó / kódolvasás |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Függőleges |
|---|---|
| Készülék mérete | 550*200*1620 mm (talppal együtt) |
| Kábelhossz | 5 m (opcionális) |
| Üzemi magasság | 2000 m alatt |
| Hűtési mód | Levegőhűtés |
| Zajszint | ≤60 dB |
| Biztonsági funkció | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítás, szivárgásvédelem |
|---|---|
| Védettség | IP54 |
| Betáplálási mód | Alsó be- és kivezetés |
|---|---|
| Mérési pontosság | 1.0 osztály |
| Hullámossági arány | ≤±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 4.3 hüvelykes, nagy fényerejű színes érintőképernyő |
| Fizetési mód | Bankkártya / kódolvasás |
| Üzemmód | Offline elszámolás nélkül, offline elszámolással, online elszámolással |
| Hálózati kapcsolat | Ethernet / 4G |
| Előírás | IEC 61851-1:2017, ICE 62196-2:2016 |
| Üzemi páratartalom | 5%~95% nem kicsapódó, fagymentes |
| MTBF | 100000 óra |
Termékleírás
Felhasználás
Alkalmazási terület
Ez az integrált DC EV töltőállomás városi specifikus töltőhelyekhez alkalmas, például buszok, taxik, hivatalos járművek, kommunális járművek és logisztikai járművek töltésére.
Nyilvános városi töltőállomásokon is használható személyautók, ingázó autók és buszok számára.
Alkalmas lakóövezeti parkolókba, bevásárlóközpontokhoz, energiaipari helyszínekre, valamint városon kívüli gyorsforgalmi út menti DC gyorstöltő pontokra is.
Kifejezetten előnyös korlátozott telepítési helyen történő gyors kiépítéshez.
Jellemzők és előnyök
Fő jellemzők
- Integrált DC gyorstöltő megoldás városi és nyilvános alkalmazásokhoz.
- Függőleges, padlóra telepíthető kivitel.
- Alsó kábelbevezetés és -kivezetés.
- Érintőkijelzős HMI kezelőfelület.
- Többféle töltési mód és fizetési mód támogatása.
- OCPP 1.6J kommunikációs protokoll és Ethernet/4G hálózati kapcsolat.
Telepítés
Telepítés
A sorozatba tartozó DC töltőállomás függőlegesen telepíthető a követelményeknek megfelelően.
A telepítési méretet a gyártói rajzok határozzák meg.
A modulpanelen három jelzőfény található: tápellátás jelző, védelmi jelző és hibajelző.
- A zöld tápjelző normál állapotban világít.
- A sárga védelmi jelző AC bemeneti túlfeszültség, alulfeszültség, túlmelegedés vagy kommunikáció megszakadása esetén, illetve kézi üzemmódban jelez.
- A piros hibajelző kimeneti túlfeszültség, modulcím-ütközés, erősen egyenetlen áram vagy hibás вентилátor esetén jelez.
- Kézi üzemmódban a sárga jelző villog.
Üzemeltetési környezet
Üzemi környezet
- Kültéri kivitel.
- IP54 védettség.
- Működési hőmérséklet: -20 ℃ és +50 ℃ között.
- Működési páratartalom: 5%–95%, nem kicsapódó, fagymentes környezet.
- Működési tengerszint feletti magasság: 2000 m alatt.
- Hűtés: levegőhűtés.
- Zajszint: legfeljebb 60 dB.

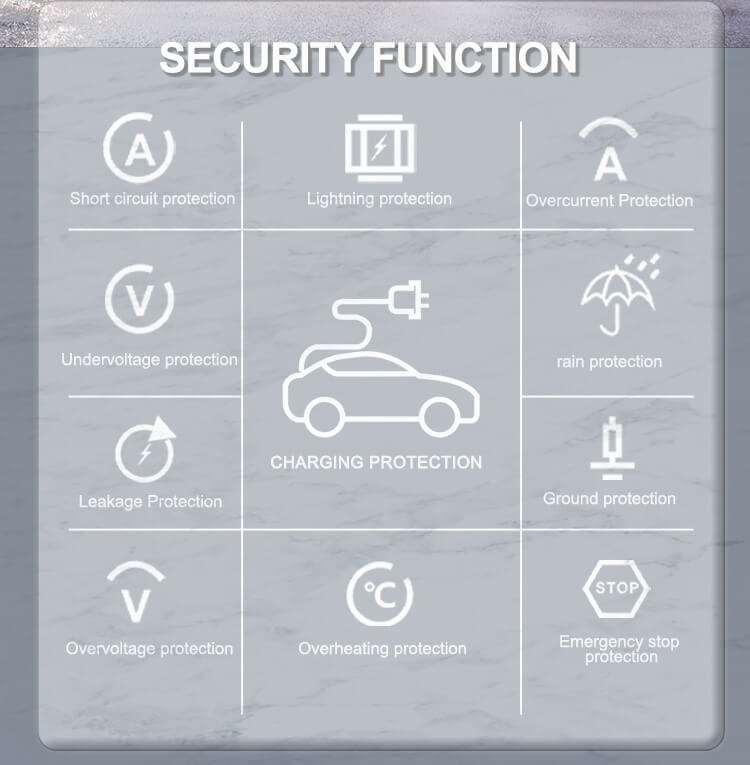

Védelmi funkciók
Védelmi funkciók
A töltőállomás bemenete és kimenete elektromosan leválasztott.
A kimenet olyan megoldással rendelkezik, amely megakadályozza, hogy az akkumulátorcsomag a kimeneti szűrőkondenzátort töltse, így csökkentve a csatlakoztatás pillanatában fellépő nagyáramú tranziens jelenséget.
A készülék a következő védelmi funkciókat támogatja: töltőpisztoly-hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítás és szivárgásvédelem.
