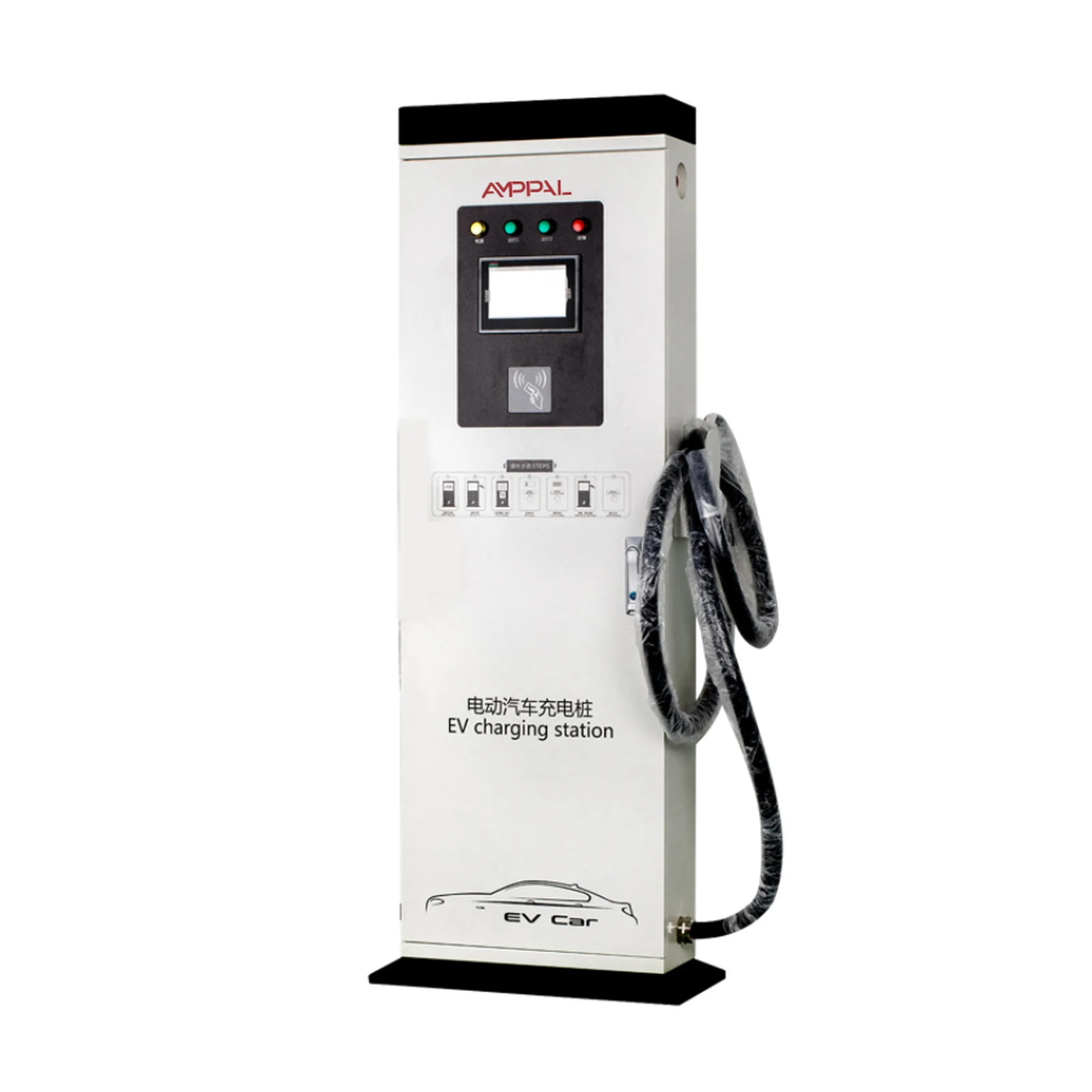

AMPPAL 40 kW DC töltőállomás
40 kW-os integrált DC töltőállomás városi, flottás és gyorsforgalmi alkalmazásokhoz. Vertikális telepítésű, kártyás, jelszavas vagy QR-kódos indítással és OCPP 1.6J kommunikációval használható. Igazolt védelmi és környezeti jellemzőkkel rendelkezik.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 40 kW |
|---|---|
| Bemeneti feszültség | AC380V±20% |
| Kimeneti frekvencia | 50±10 Hz |
| Kimeneti feszültség | 200-（750 ）1000VDC |
| Kimeneti áram | 0-130A |
| Áramkorlátozás védelmi értéke | ≥110% |
| Feszültségstabilizálási pontosság | ≤±0.5% |
| Áramstabilizálási pontosság | ≤±1% |
| Hatásfok | ≥95% |
| Teljesítménytényező | ≥0.99 (50% feletti terhelésnél) |
| Üzemi hőmérséklet | -20℃ ~ +50℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
|---|---|
| Kommunikációs protokoll | OCPP 1.6J |
| Berendezés mérete | 550*200*1620 mm (az alappal együtt) |
|---|---|

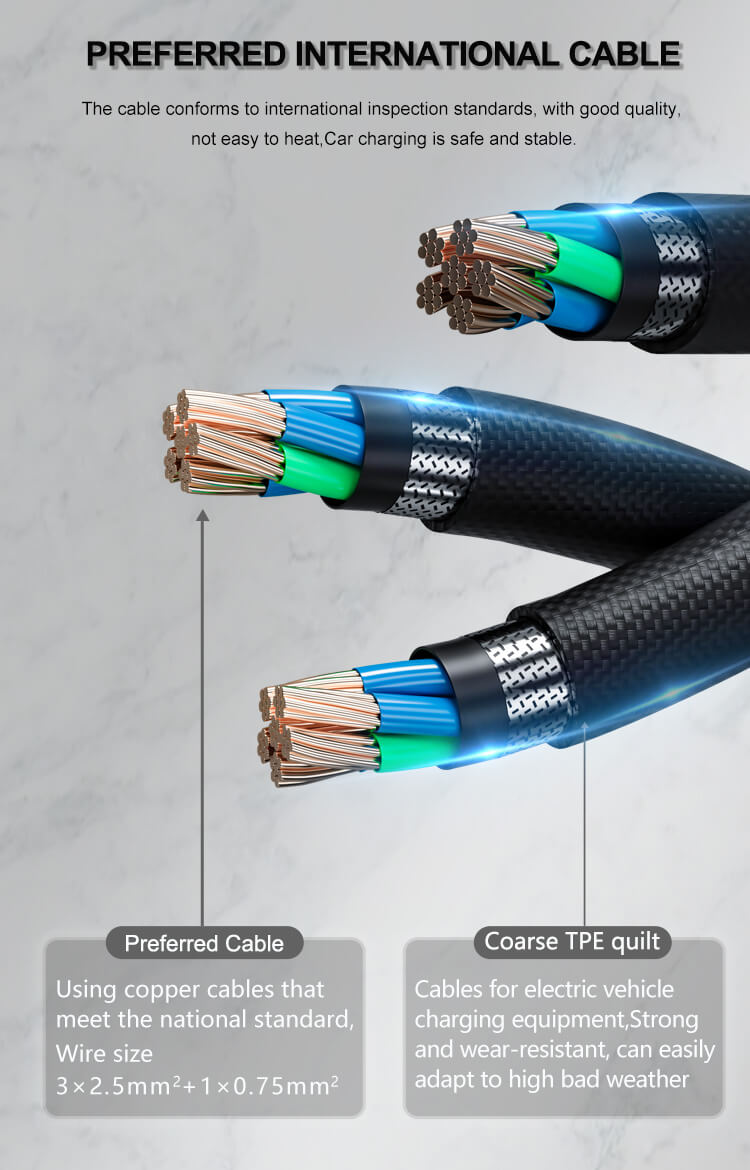

| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ＜2000 m |
| Hűtési mód | Levegőhűtéses |
| Zajszint | ≤60 dB |
| Szabványok | IEC 61851-1:2017, ICE 62196-2:2016 |
|---|---|
| Biztonsági funkció | Töltőpisztoly-hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárvédelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyelet, polaritásfordítás elleni védelem, villámvédelem, vészleállítás, szivárgásvédelem |
| Védettség | IP54 |
| Szerelési mód | Függőleges |
|---|---|
| Betáplálási mód | Alul be és ki |
| Mérési pontosság | 1.0 szint |
| Hullámarány | ≤±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 4.3 hüvelykes nagy fényerejű színes érintőképernyő |
| Töltésindítás módja | Kártya / jelszó / kód beolvasása |
| Fizetési mód | Hitelkártya / kód beolvasása |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Hálózati kapcsolat | Ethernet / 4G |
| Üzemi páratartalom | 5%~95% nem kondenzálódó fagy nélkül |
| MTBF | 100000 óra |
Termékleírás
Felhasználás
Felhasználási terület
A termék város-specifikus töltőállomásokhoz alkalmas, például buszok, taxik, hivatali járművek, hulladékszállító járművek és logisztikai járművek kiszolgálására.
Alkalmas nyilvános városi töltőpontokhoz személyautók, ingázó járművek és buszok számára, továbbá városi lakónegyedek parkolóiba, bevásárlóközpontokba, üzleti helyszínekre és autópályás DC gyorstöltő állomásokra is.
Különösen hasznos korlátozott helyszíni adottságok mellett, ahol gyors telepítésre van szükség.
Jellemzők és előnyök
Fő jellemzők
A berendezés 40 kW névleges teljesítményű, vertikális kivitelű, alul be- és kivezetett kábelezéssel.
A kezelést 4,3 hüvelykes kiemelt színű érintőképernyő segíti, a töltés pedig többféle módban indítható: automatikus teljes töltés, fix teljesítmény, fix összeg vagy fix idő.
A töltés indítása kártyával, jelszóval vagy QR-kód beolvasással történhet, a fizetés kártyával vagy QR-kóddal támogatott.
A kommunikációs protokoll OCPP 1.6J, a hálózati kapcsolat Etherneten vagy 4G-n keresztül biztosítható.
Telepítés
Telepítés
A töltőállomás függőleges telepítésre alkalmas.
A megadott telepítési méretet a gyártói ábrák határozzák meg.
Üzemeltetési környezet
Üzemeltetési környezet A készülék kültéri kivitelű, IP54 védettséggel.
A működési hőmérséklet -20 °C és +50 °C között van, a működési páratartalom 5%–95% nem kondenzálódó környezetben.
Az üzemi tengerszint feletti magasság kisebb mint 2000 m, a hűtés levegőhűtéses, a zajszint legfeljebb 60 dB.

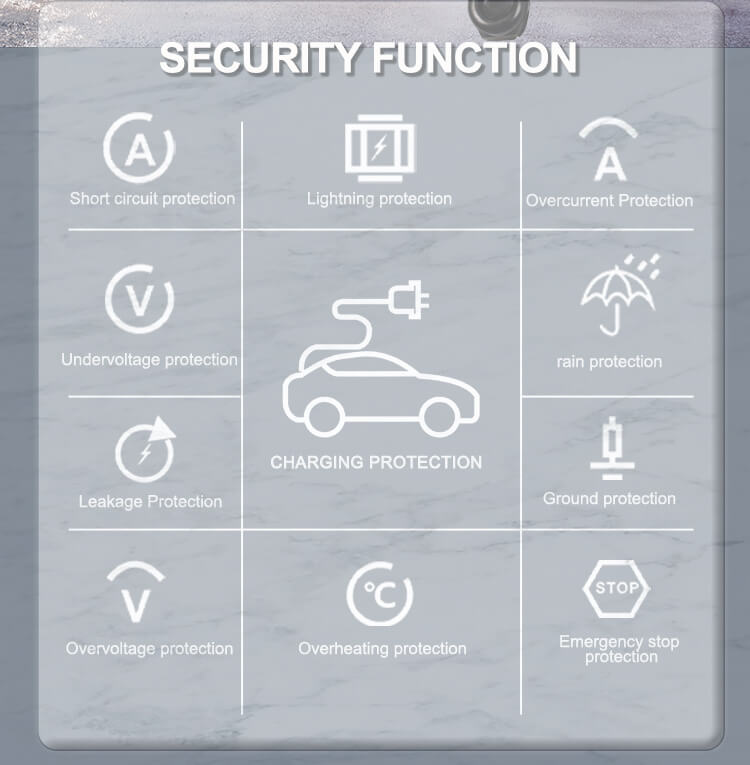

Védelmi funkciók
Védelmi funkciók
A bemenet és a kimenet elektromosan leválasztott.
A kimeneten olyan eszköz található, amely megakadályozza, hogy az akkumulátorcsomag a töltőállomás kimeneti szűrőkondenzátorát töltse, így csökkentve a csatlakoztatás pillanatában fellépő hirtelen nagy áramot.
A készülék a megadott szabványoknak megfelelően készült, és a következő funkciók szerepelnek: töltőpisztoly-hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárvédelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyelet, polaritásfordítás elleni védelem, villámvédelem, vészleállítás és szivárgásvédelem.
Méretek és kialakítás
Méretek
A berendezés mérete 550 × 200 × 1620 mm, az alapot is beleértve.
Rendszerintegráció
Rendszerintegráció
A kommunikáció OCPP 1.6J protokollon keresztül történik, a hálózati kapcsolat Ethernet vagy 4G.
A töltéshez tartozó működési módok offline számlázás nélkül, offline számlázással és online számlázással is használhatók.
