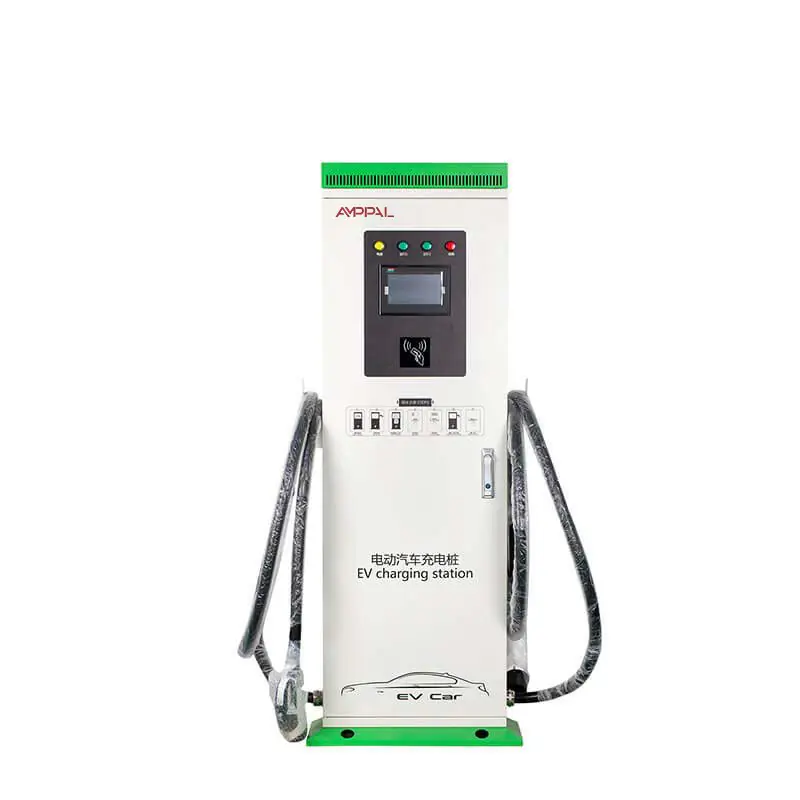

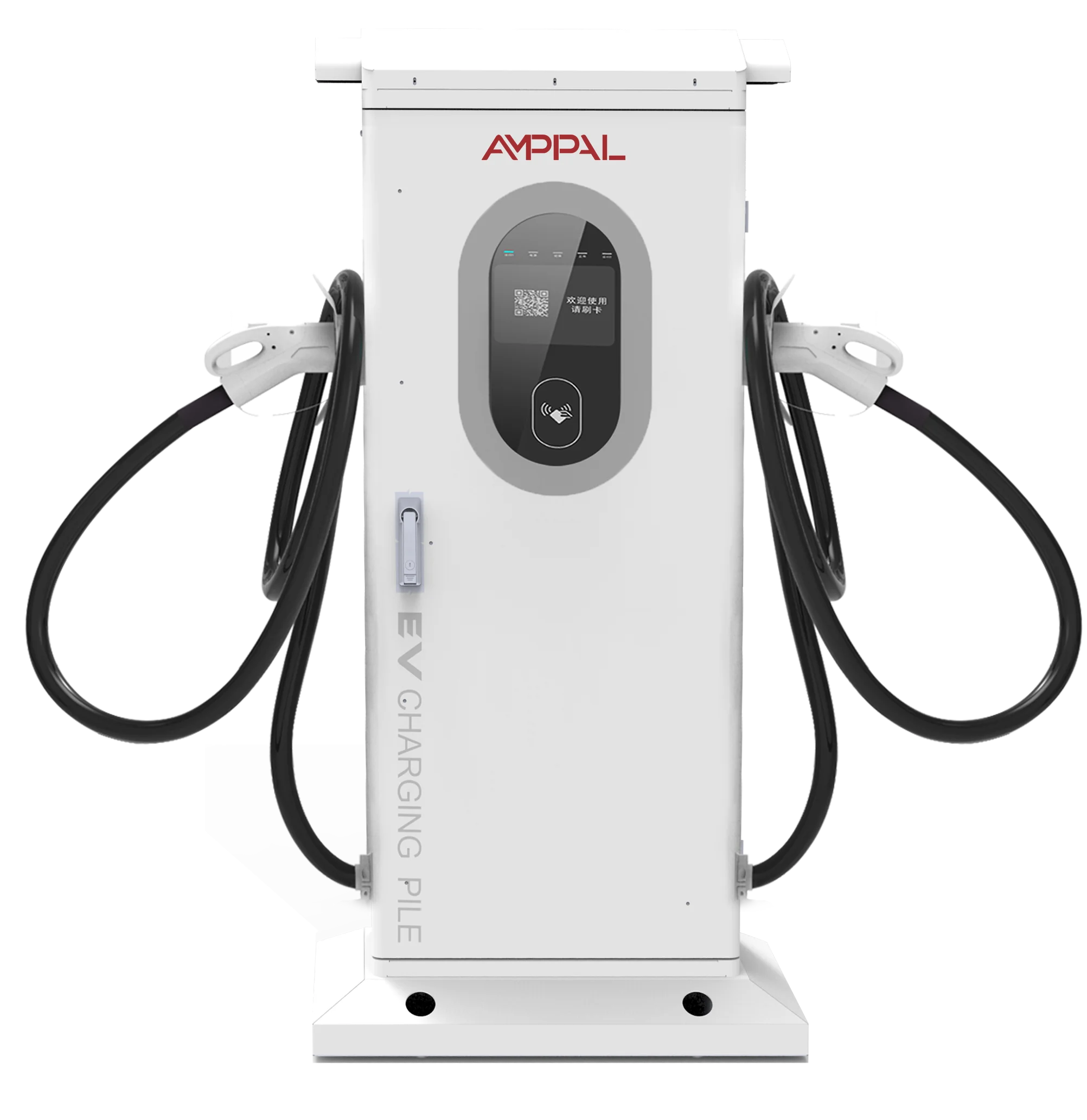

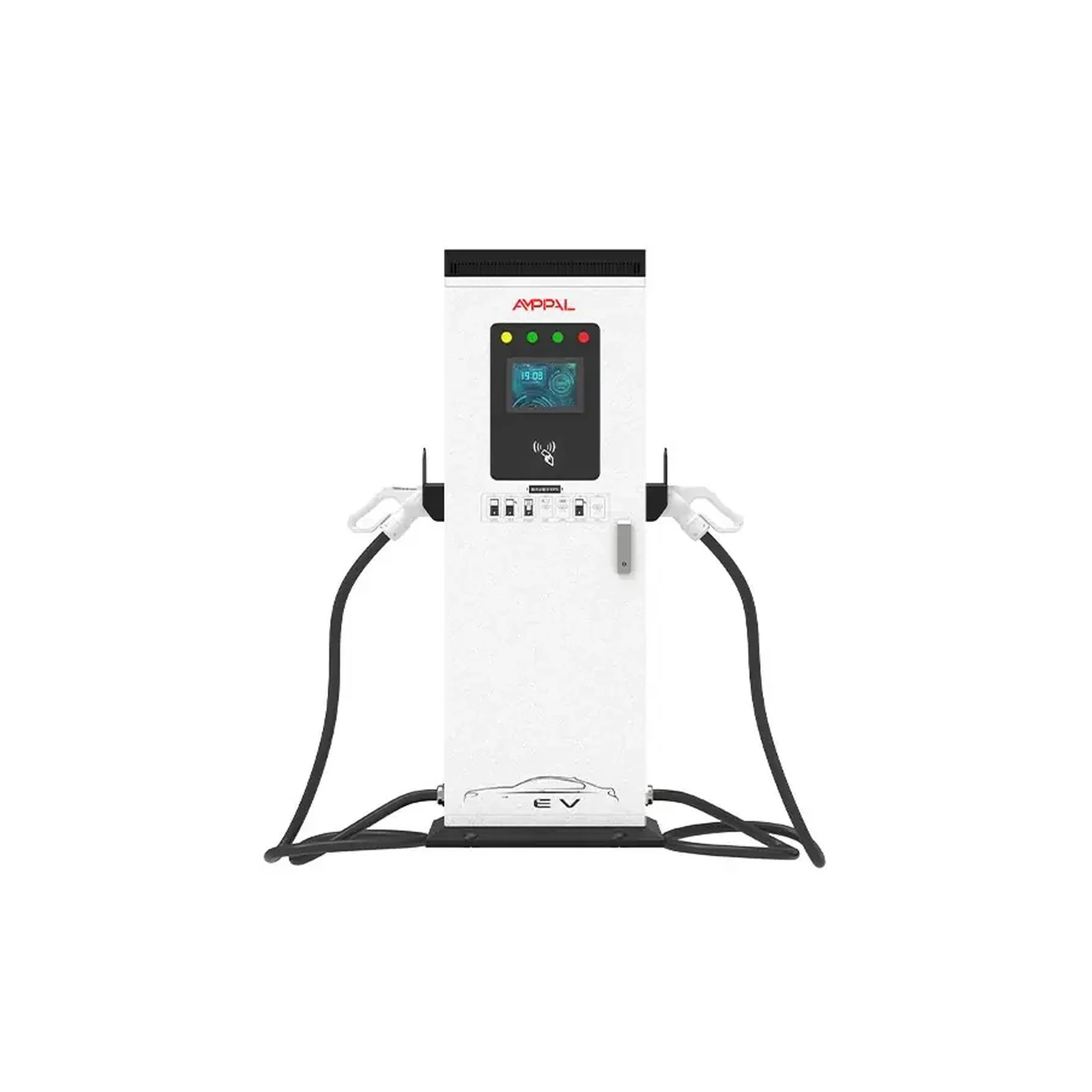

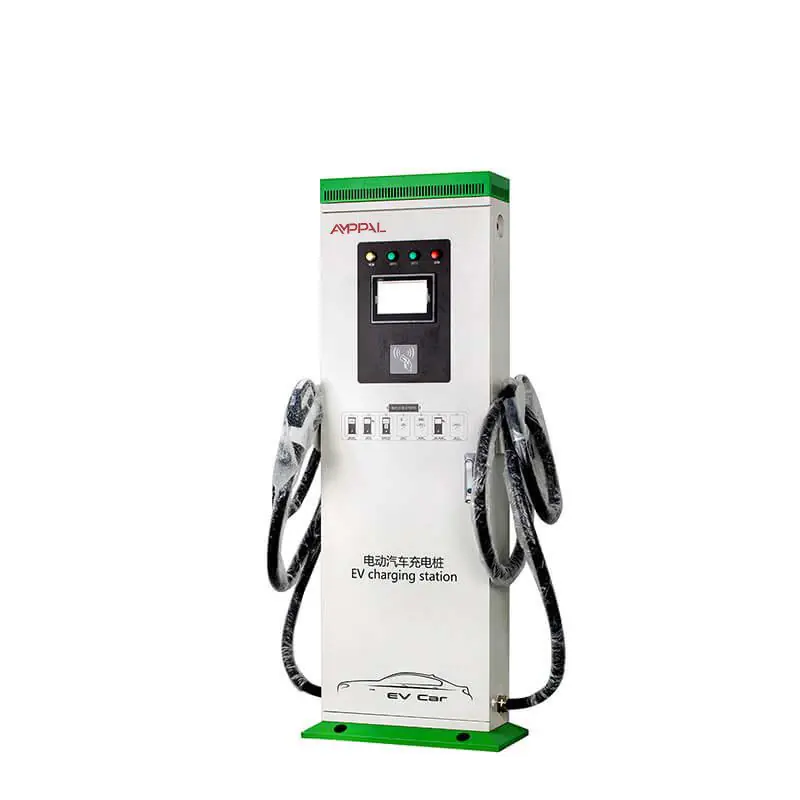

AMPPAL 30 kW DC töltőállomás
30 kW-os, álló kivitelű DC töltőállomás városi és nyilvános töltési helyszínekre. Kártyás, QR-kódos vagy jelszavas indítást támogat, Ethernet vagy 4G kapcsolattal. IP54 védettségű, 380 VAC bemenettel és akár 100 A kimeneti árammal működik.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 30 kW |
|---|---|
| Bemeneti feszültség | 380 VAC ±15% |
| Bemeneti frekvencia | 50 ±10 Hz |
| Kimeneti feszültség | 200–(750) 1000 VDC |
| Kimeneti áram | 0–100 A |
| Hatásfok | ≥95% |
| Töltési mód | Automatikus töltés / fix teljesítmény / fix összeg / fix idő |
|---|---|
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Függőleges |
|---|---|
| Berendezés mérete | 1554 × 620 × 300 mm |
| Töltőkábel hossza | 5 m |
| Hűtés | Kényszerlevegős hűtés |
| Alkalmazott szabványok | IEC 61851-1:2017; IEC 62196-2:2016 |
|---|---|
| Védettségi szint | IP54 |
| Terméknév | DC töltőállomás |
|---|---|
| Betáplálás módja | Alsó be- és kivezetés |
| Pontosság | 1.0 osztály |
| Ember-gép kapcsolat | 7 hüvelykes, élénk színű érintőképernyő |
| Töltésindítás módja | Kártyaérintés / QR-kód beolvasás / jelszó |
| Hálózati kapcsolatok | Ethernet / 4G |
| Üzemi környezet | Tengerszint feletti magasság: ≤2000 m; hőmérséklet: -20 °C ~ +50 °C |
| MTBF | 17520 óra |
Termékleírás
Felhasználás
Felhasználás
Az Integrated DC EV Charger Station városi, helyspecifikus töltőállomásokhoz alkalmas, beleértve a buszokat, taxikat, hivatali járműveket, köztisztasági járműveket és logisztikai járműveket.
Alkalmas nyilvános városi töltőállomásokhoz személyautók, ingázó autók és buszok számára, valamint városi lakónegyedek, bevásárlóközpontok és üzleti helyszínek parkolóiba.
Intercity gyorsforgalmi út menti töltőállomásokhoz és minden olyan helyzethez használható, ahol DC gyorstöltésre van szükség, különösen korlátozott telepítési feltételek mellett.
Jellemzők és előnyök
Fő jellemzők

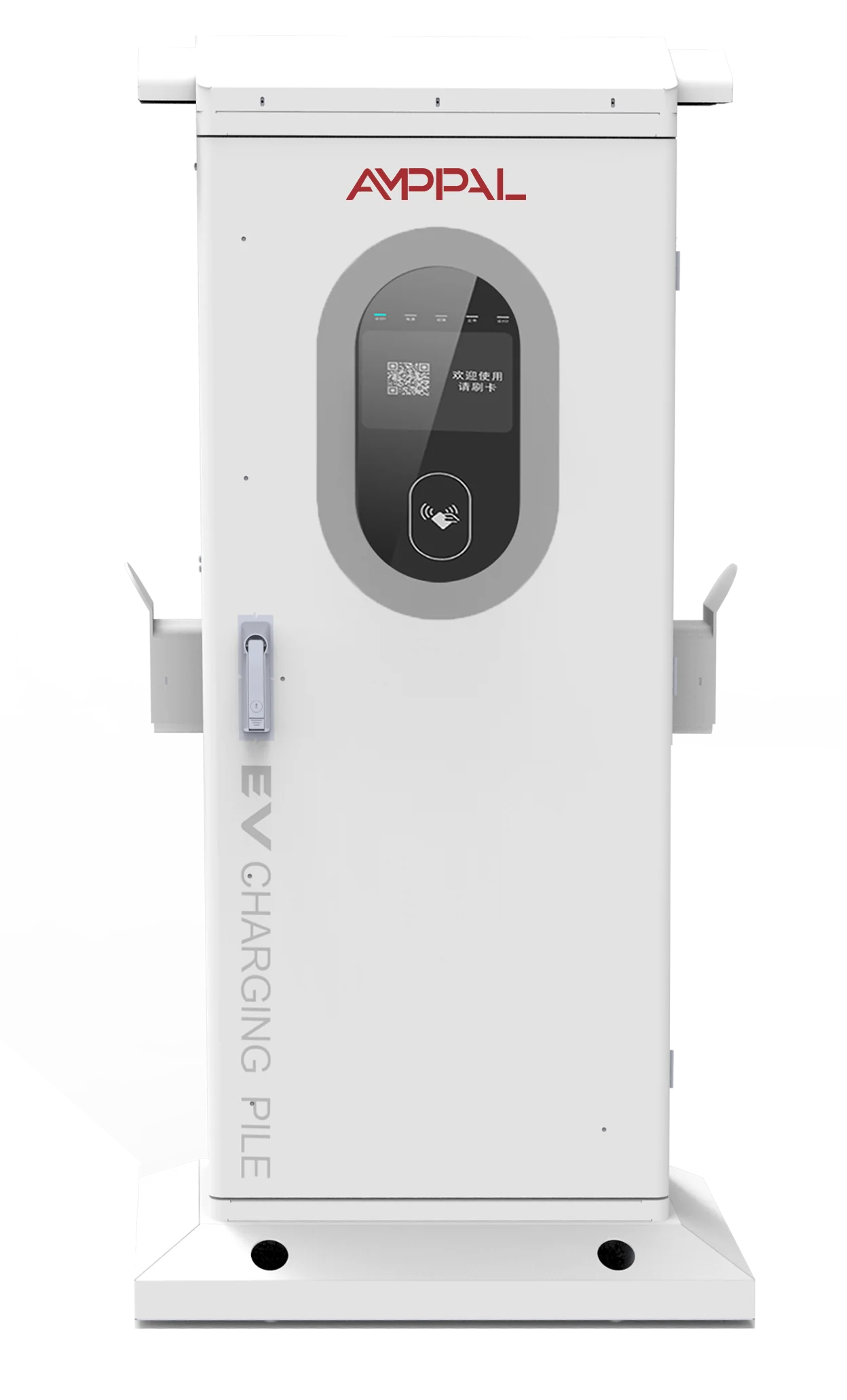

Álló kivitelű DC töltőállomás, 7 hüvelykes, élénk színű érintőképernyővel.
Támogatja az automatikus töltést, a fix teljesítményű, fix összegű és fix idejű töltési módot.
A töltés indítása kártyával, QR-kóddal vagy jelszóval lehetséges.
Ethernet és 4G hálózati kapcsolatot támogat, kommunikációs protokollja OCPP 1.6J.
Telepítés
Telepítés
A sorozat DC töltőállomásai függőleges telepítésre készültek.
Az installációs méret a megadott rajzok szerint értelmezendő.
A modulpanelen három jelzőfény található: tápellátás-jelző (zöld), védelmi jelző (sárga) és hibajelző (piros).
- A zöld tápjelző normál esetben világít; rendellenesség esetén nem világít, ami a modul belső segédtápegységének bemeneti feszültség hiányára utal.
- A sárga védelmi jelző normál esetben nem világít; túl- vagy alacsony AC bemeneti feszültség, túlmelegedés, illetve kommunikációs megszakadás vagy kézi mód esetén világít.
- A piros hibajelző normál esetben nem világít; kimeneti túlfeszültség, modulcím-ütközés, jelentős áram-egyenetlenség vagy hibás ventilátor esetén világít vagy villog.
- Kézi módban a sárga fény villog.
Védelmi funkciók
Védelem A töltőállomás bemenete és kimenete galvanikusan leválasztott.
A kimeneten olyan eszköz található, amely megakadályozza, hogy az akkumulátorcsomag a töltőállomás kimeneti szűrőkondenzátorát feltöltse, így csökkentve a csatlakoztatás pillanatában fellépő nagy indulóáramot.
A kialakítás megfelel az IEC 61851-1:2017 és az IEC 62196-2:2016 funkcióinak megfelelő tervezési elveknek.
Üzemeltetési környezet
Üzemi környezet A termék kültéri kivitelű, IP54 védettséggel.
A megadott üzemi környezeti hőmérséklet -20 °C és +50 °C között van, a telepítési környezetre vonatkozóan pedig -25 °C és +50 °C is szerepel a forrásban.
A névleges tengerszint feletti magassági határ legfeljebb 2000 m.
Méretek és kialakítás
Méretek A berendezés mérete 1554 × 620 × 300 mm.
A töltőkábel hossza 5 m.
Rendszerintegráció
Integráció A hálózati kapcsolódás Etherneten vagy 4G-n keresztül történhet.
A kommunikációs protokoll OCPP 1.6J.
A forrás szerint a rendszer a járművek DC gyorstöltési alkalmazásaihoz készült.
