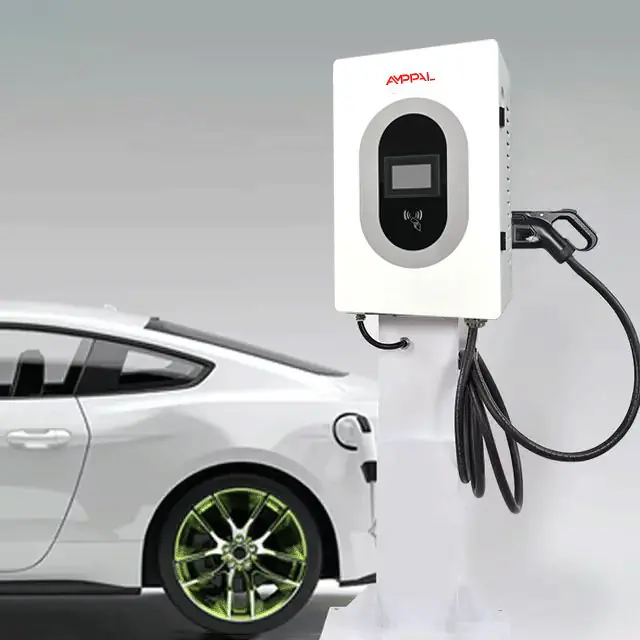

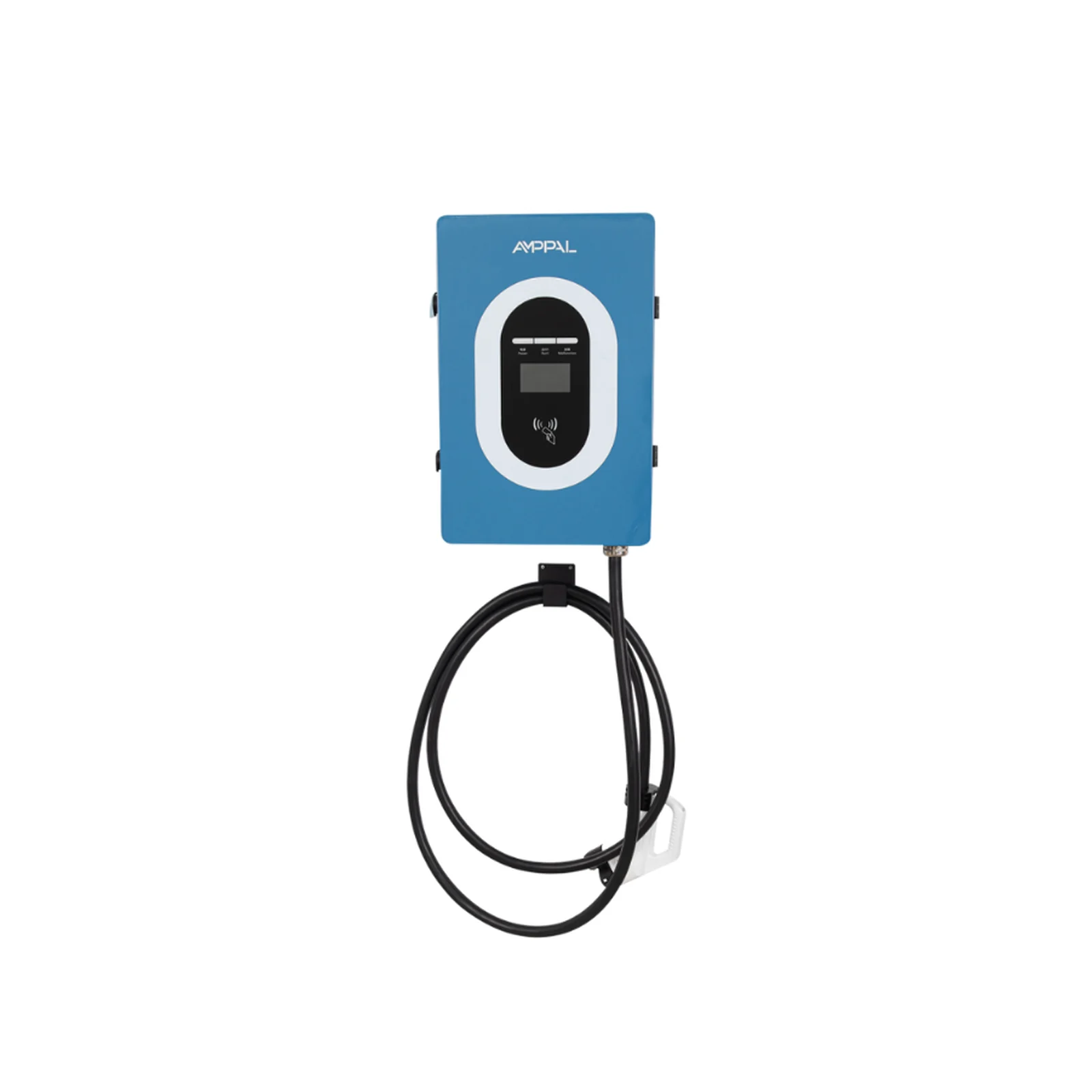

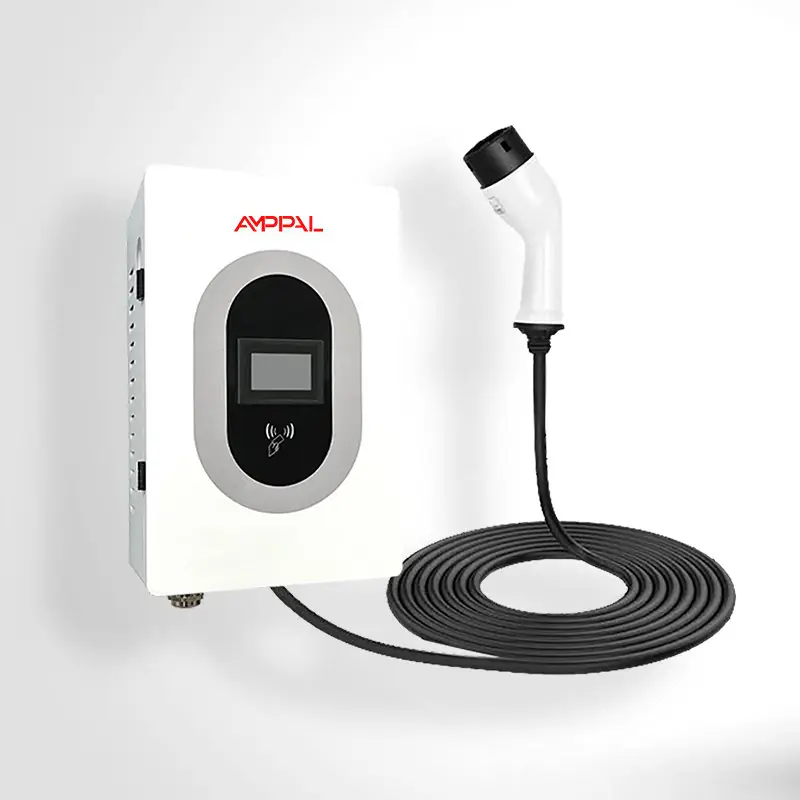

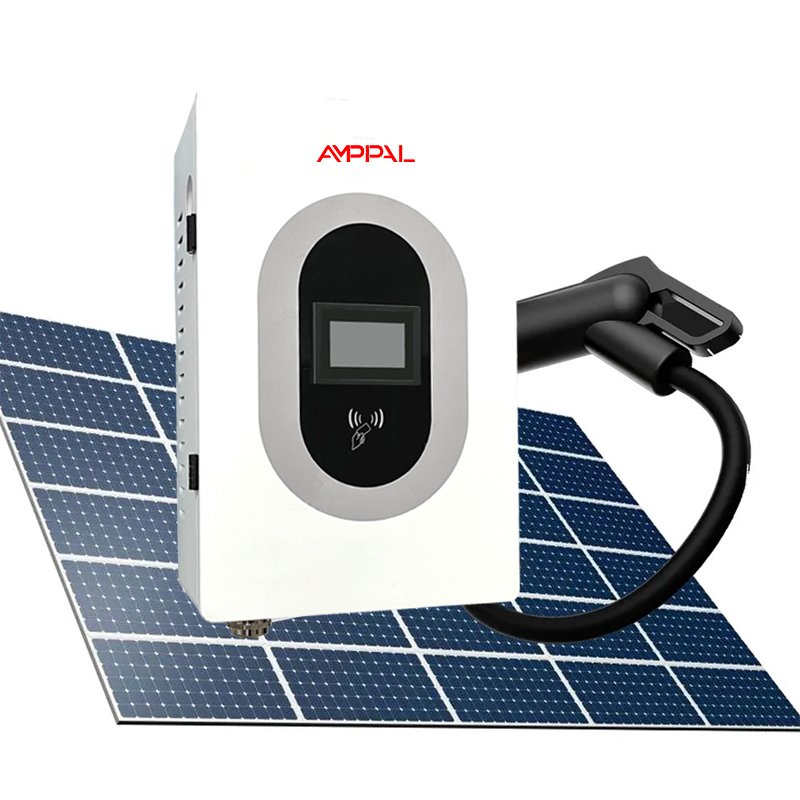

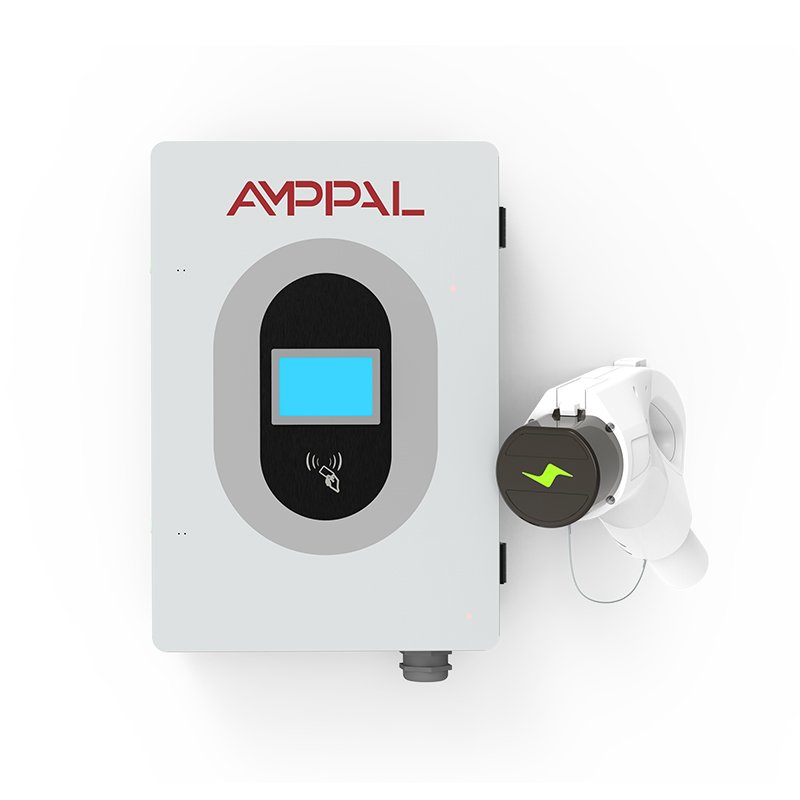

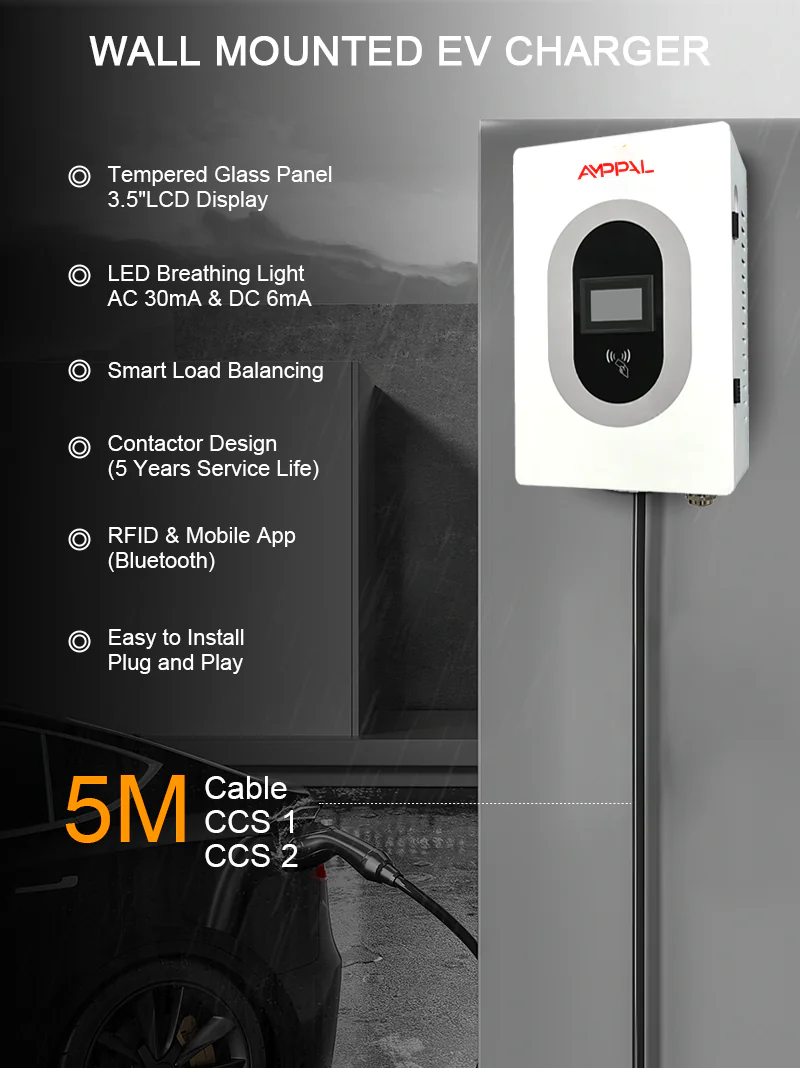

AMPPAL 20 kW DC fali töltőállomás

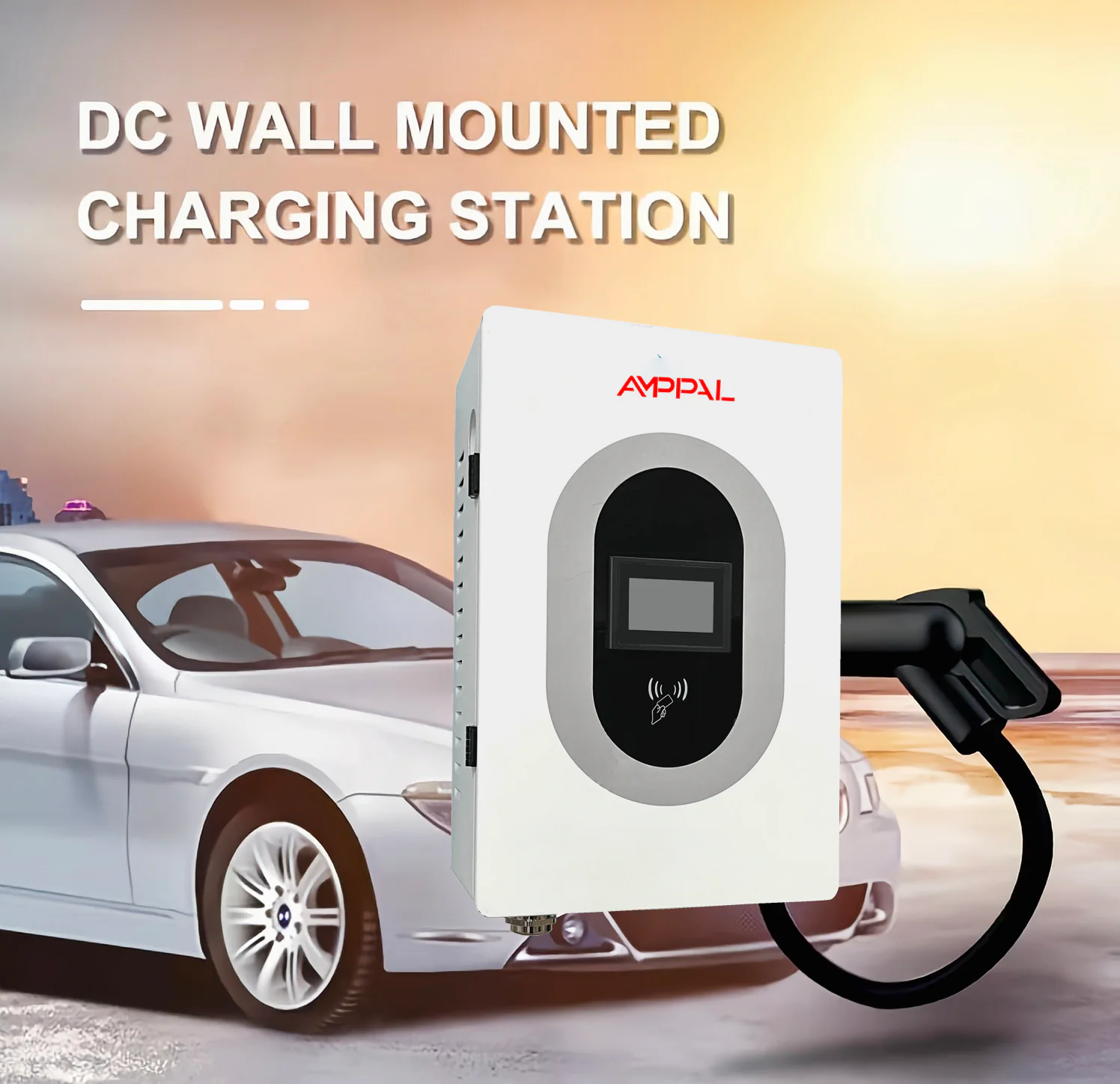

Falra szerelhető DC töltőállomás városi és nyilvános töltési helyszínekhez, ahol gyors telepítésre és egyenáramú gyorstöltésre van szükség. Kártyás, QR-kódos vagy jelszavas használatot, valamint Ethernet vagy 4G kapcsolatot támogat. Igazoltan 20 kW névleges teljesítményű, és többféle offline/online üzemmódot kínál.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 20KW |
|---|---|
| Kimeneti áram | 0-67A |
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10HZ |
| Kimeneti feszültség | 200–(750)1000 VDC |
| Egy pisztoly kimeneti árama | 0-100 A |
| Áramkorlát-védelmi érték | ≥ 110% |
| Feszültségstabilizálási pontosság | ≤ ±0.5% |
| Áramstabilizálási pontosság | ≤ ±1% |
| Hatásfok | ≥ 95% |
| Teljesítménytényező | ≥ 0.99 (50% feletti terhelésnél） |
| Működési hőmérséklet | -20℃ ~ +50℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
|---|---|
| Töltési módok | Kártya / QR-kód / jelszó |
| Kommunikációs protokoll | OCPP 1.6J |
| Berendezés mérete | 410*216*620 mm |
|---|---|
| Kábelhossz | 5 m (opcionális) |
| Működési magasság | ＜2000m |
| Hűtés módja | Léghűtéses |
| Zajszint | ≤60dB |
| Üzemi szabvány | IEC 61851-1:2017, ICE 62196-2:2016 |
|---|---|
| Védettség | IP54 |
| Modellszám | AF-DC-020-B-A-O-5-H |
|---|---|
| Szerelési mód | Falra szerelhető |
| Betáplálás módja | Alsó be- és kivezetés |
| Mérési pontosság | 1.0 osztály |
| Ripple arány | ≤ ±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél） |
| HMI | 4.3 hüvelykes nagy fényerejű színes érintőképernyő |
| Hálózati kapcsolat | Ethernet / 4G |
| Fizetési mód | Hitelkártya / QR-kód / jelszó |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Védelmi funkciók | töltőcsatlakozó hőmérsékletének érzékelése, túlfeszültség elleni védelem, alulfeszültség elleni védelem, túlterhelés elleni védelem, rövidzárlat elleni védelem, földelési védelem, túlmelegedés elleni védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgóáram elleni védelem |
| Működési páratartalom | 5%~95% nem kondenzáló fagy |
| MTBF | 30 000 óra |

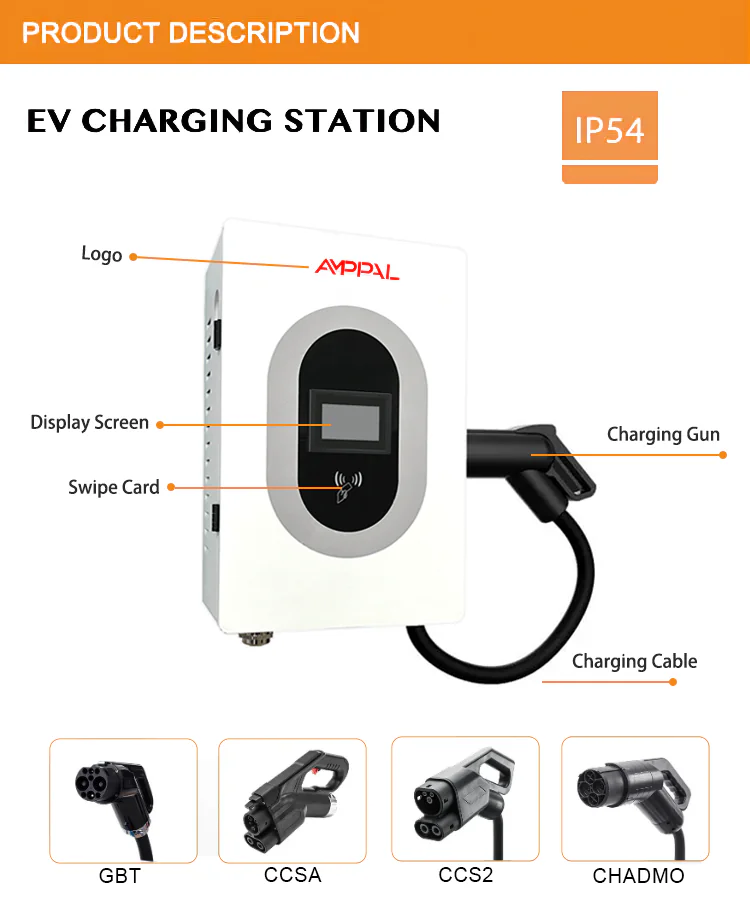

Termékleírás
Felhasználás
A termék városi töltőpontokhoz, közösségi parkolókhoz, üzleti helyszínekhez és gyorsforgalmi úti DC gyorstöltési alkalmazásokhoz készült.
Kifejezetten alkalmas korlátozott telepítési helyen történő gyors beüzemelésre.
Jellemzők és előnyök
- 20 kW névleges teljesítmény
- Legfeljebb 0–67 A kimeneti áram
- 4.3 hüvelykes, nagy fényerejű színes érintőképernyő
- Ethernet és 4G kommunikáció
- Kártyás, QR-kódos és jelszavas indítás
- Offline és online üzemmódok támogatása
- OCPP 1.6J kommunikációs protokoll

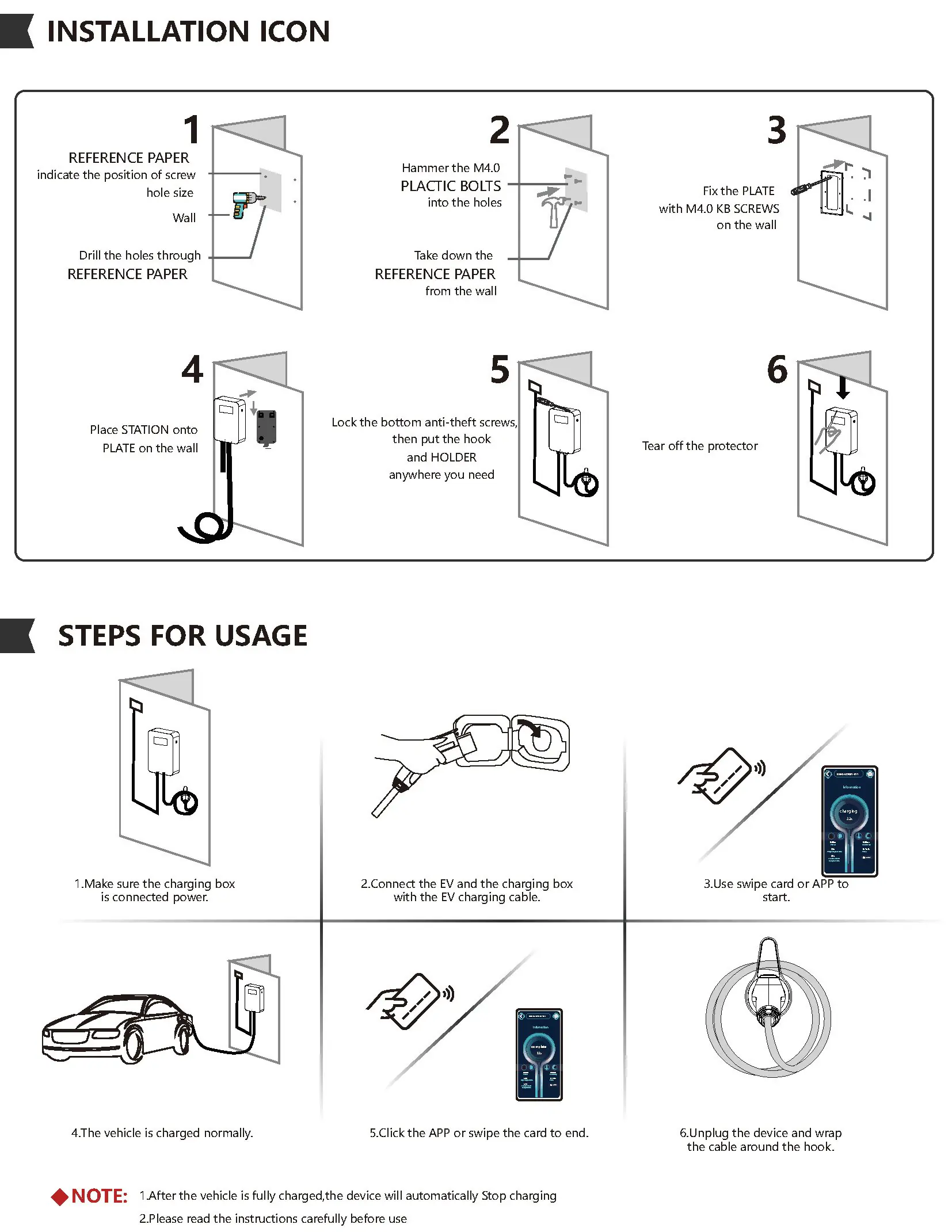

Telepítés
A készülék fali szerelésre készült, alsó be- és kivezetéssel.
A csomagolásban a forrás szerint a következő elemek találhatók:
- Fali DC töltőállomás, 1 készlet
- Tesztkártya, 2 darab
- Szerelési útmutató, 1 készlet
- Minőségi tanúsítvány, 1 darab
- Kulcs, 2 darab
Kültéri kivitelként szerepel, IP54 védettséggel és -20 ℃ és +50 ℃ közötti környezeti hőmérsékleten használhatóként.
Csomagtartalom
- Fali típusú DC töltőállomás, 1 készlet
- Tesztkártya, 2 darab
- Szerelési útmutató, 1 készlet
- Minőségi tanúsítvány, 1 darab
- Kulcs, 2 darab
Üzemeltetési környezet
- Működési hőmérséklet: -20 ℃ ~ +50 ℃
- Működési páratartalom: 5%~95%, nem kondenzáló fagy
- Működési magasság: <2000 m
- Védettség: IP54
- Hűtés: léghűtéses
- Zajszint: ≤60 dB
- MTBF: 30 000 óra
Védelmi funkciók
A forrás szerint a bemenet és a kimenet elektromosan szigetelt. A kimeneten olyan megoldás található, amely megakadályozza, hogy az akkumulátorcsomag a kimeneti szűrőkondenzátort töltse, így csökkenti a csatlakoztatáskor fellépő pillanatnyi nagy áramot.
Az igazolt biztonsági funkciók:
- Töltőpisztoly hőmérséklet-érzékelés
- Túlfeszültség-védelem
- Alulfeszültség-védelem
- Túlterhelés-védelem
- Rövidzárvédelem
- Földelésvédelem
- Túlmelegedés-védelem
- Alacsony hőmérséklet elleni védelem
- Szigetelésfelügyelet
- Fordított polaritás elleni védelem
- Villámvédelem
- Vészleállítási védelem
- Szivárgásvédelem
Méretek és kialakítás
- Berendezés mérete: 410 × 216 × 620 mm
- Csatlakozókábel hossza: 5 m (opcionális)
Rendszerintegráció
- Bemeneti feszültség: AC380V±15%
- Bemeneti frekvencia: 50±10HZ
- Kimeneti feszültség: 200–(750)1000 VDC
- Egy pisztoly kimeneti árama: 0–100 A
- Mérési pontosság: 1.0 osztály
- Áramkorlát-védelmi érték: ≥110%
- Feszültségstabilizálási pontosság: ≤±0.5%
- Áramstabilizálási pontosság: ≤±1%
- Ripple arány: ≤±0.5%
- Hatásfok: ≥95%
- Teljesítménytényező: ≥0.99 (50% feletti terhelésnél)
- THD: ≤5% (50% feletti terhelésnél)
- Üzemmód: Offline számlázás nélkül, offline számlázással, online számlázással
- Töltési mód: automatikus teljes töltés, fix teljesítmény, fix összeg, fix idő
- Töltési módok: kártya, QR-kód, jelszó
- Üzemi szabvány: IEC 61851-1:2017, ICE 62196-2:2016
