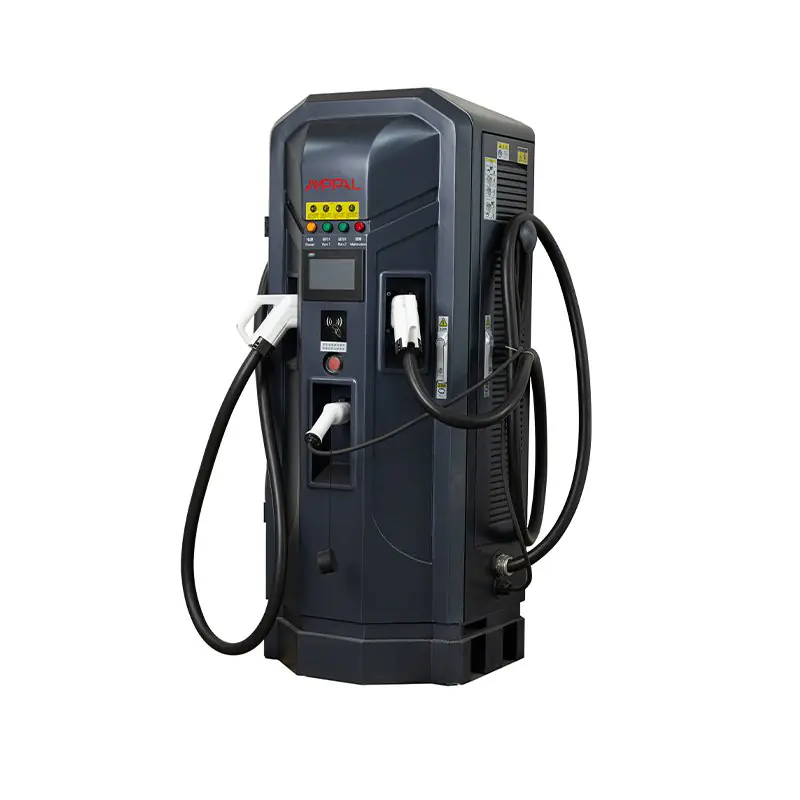

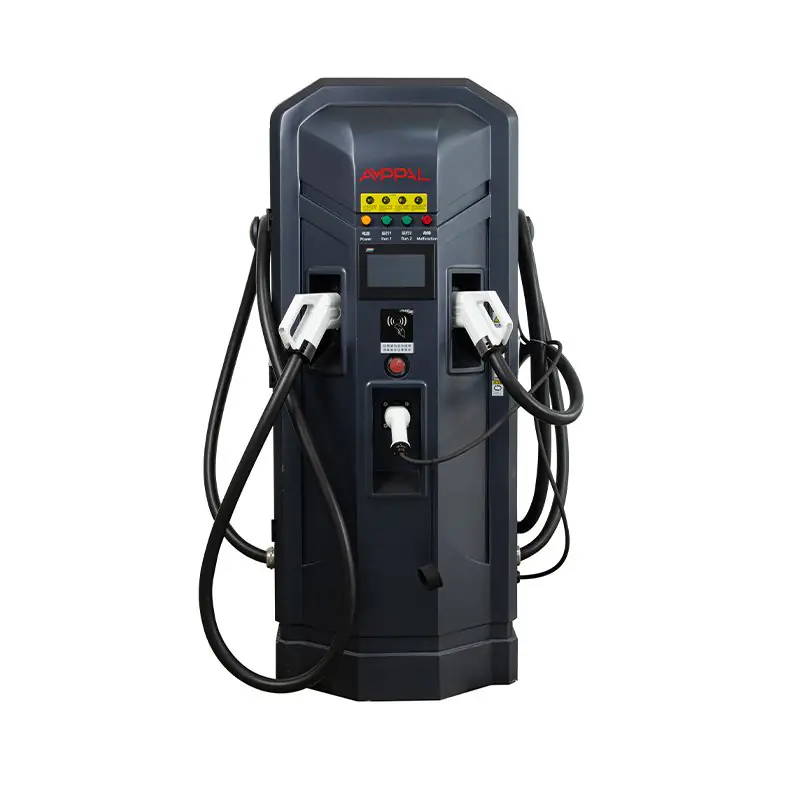

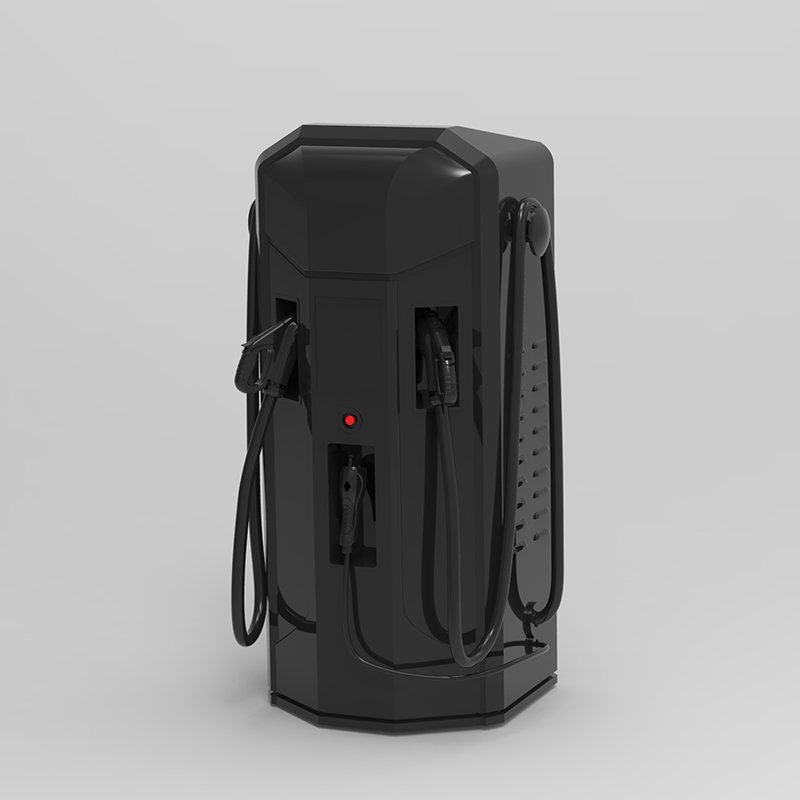

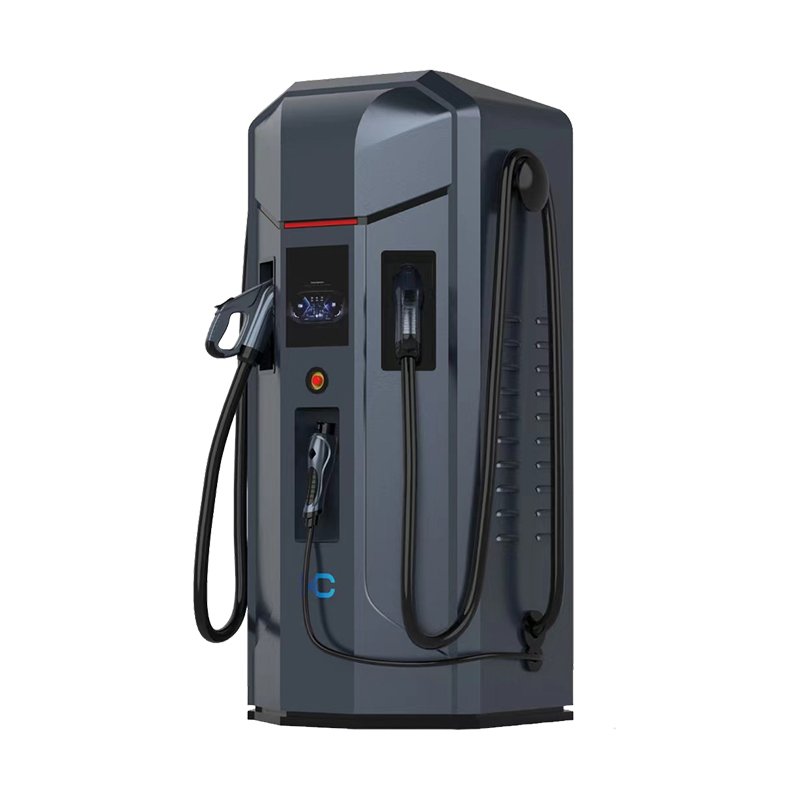

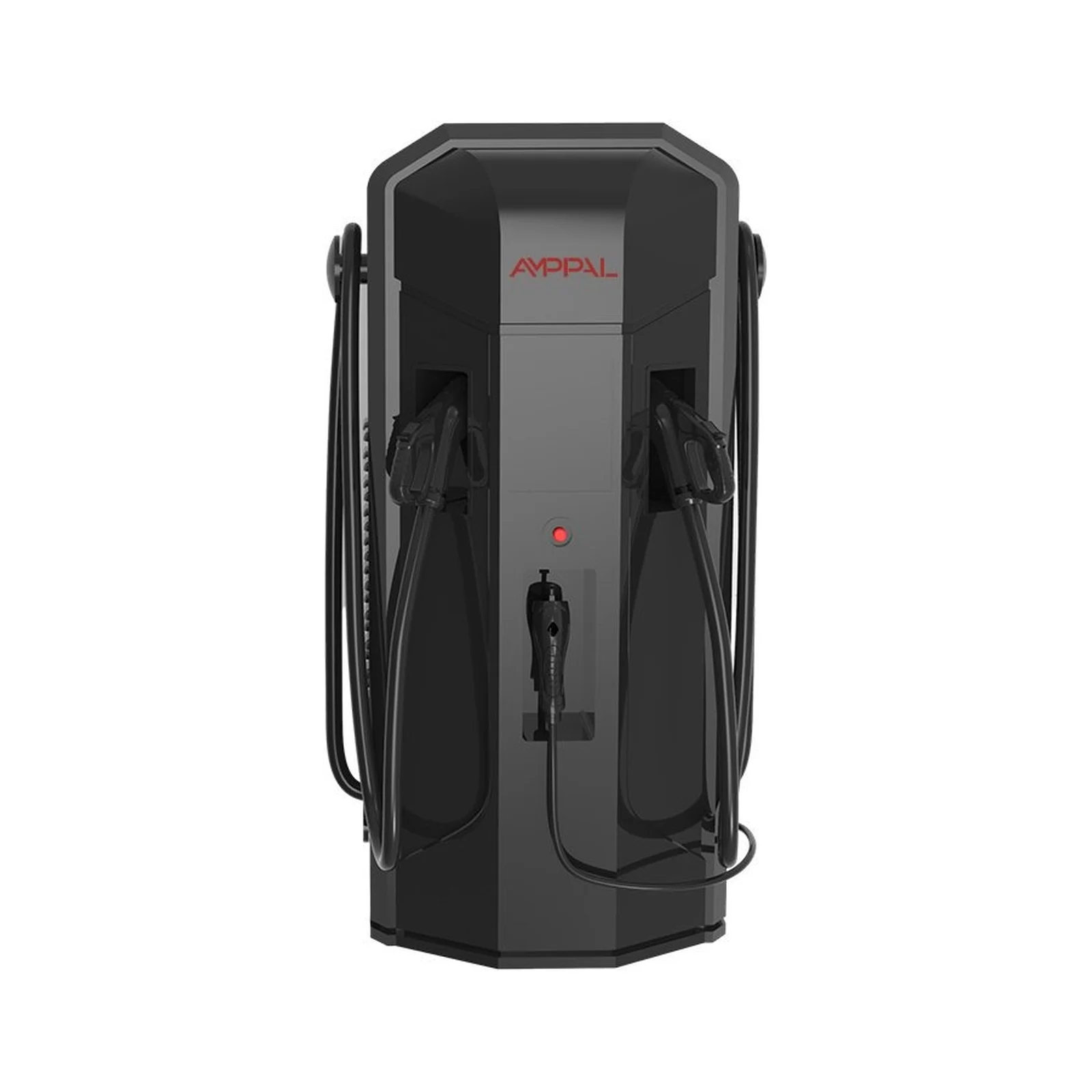

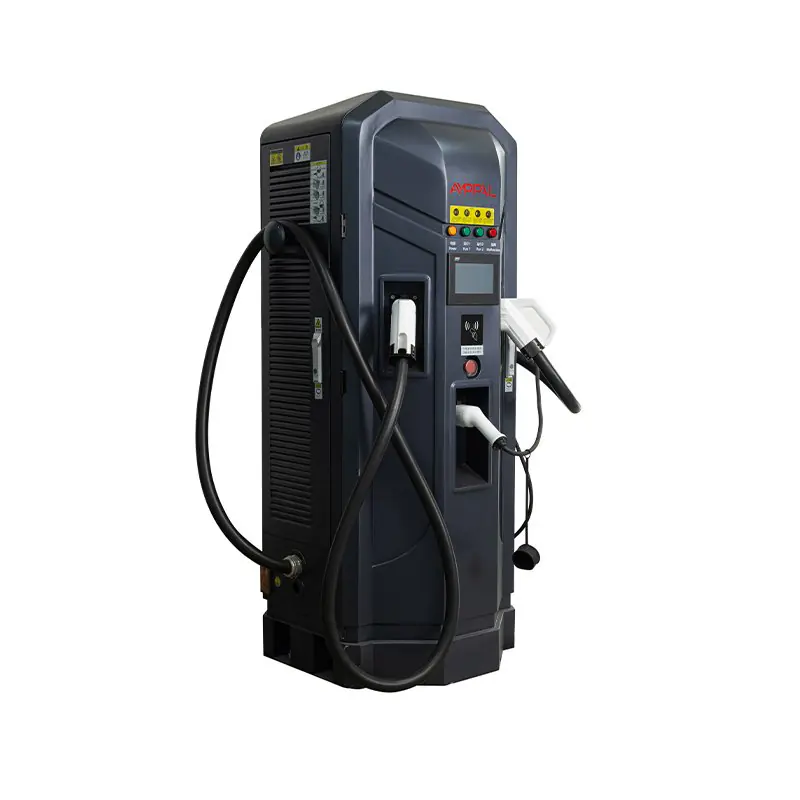

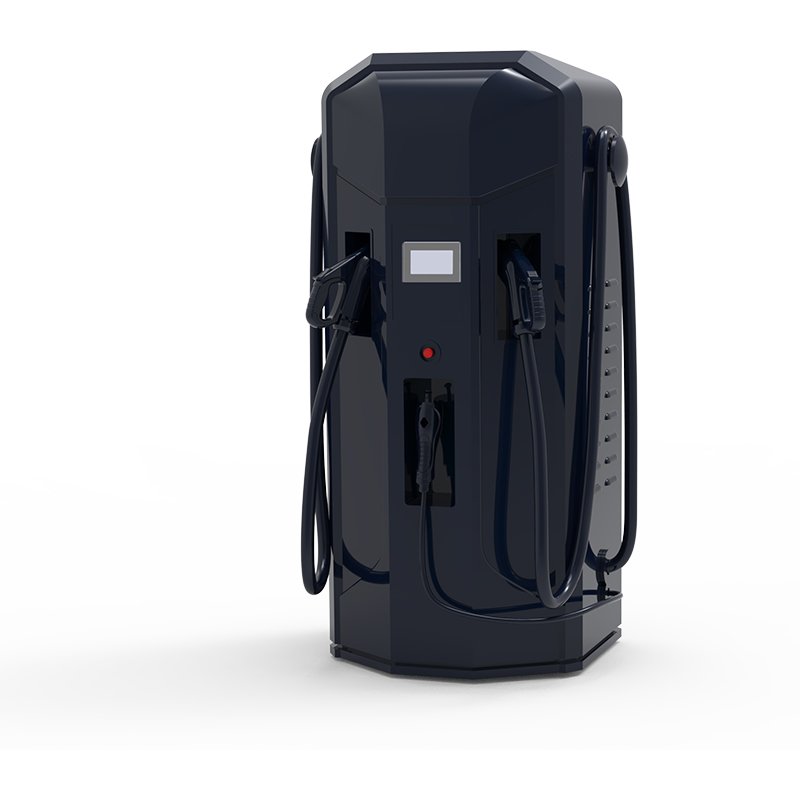

AMPPAL 142 kW DC töltőállomás
Integrált AC/DC töltőállomás városi, flottás és közterületi gyorstöltési helyszínekre. Érintőkijelzős kezeléssel, kártyás vagy QR-kódos indítással, valamint Ethernet/4G kapcsolattal használható. Igazoltan IP54 védettségű, -20℃ és +50℃ között üzemel, és OCPP 1.6J kommunikációt támogat.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 142 kW |
|---|---|
| Kimeneti teljesítmény | 60 kW |
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10 Hz |
| Kimeneti feszültség | 200–(750) 1000VDC/380V |
| Kimeneti áram | DC: 0-200A / AC: 32A |
| Áramkorlát-védelmi érték | ≥110% |
| Feszültségstabilizálási pontosság | ≤±0.5% |
| Áramstabilizálási pontosság | ≤±1% |
| Hatásfok | ≥94.5% |
| Teljesítménytényező | ≥0.99 (50% feletti terhelésnél) |
| Üzemi hőmérséklet | -20℃~+50℃ |
|---|
| Töltési mód | automatikus teljes töltés / fix teljesítmény / fix mennyiség / fix idő (platformon keresztül) |
|---|---|
| Töltési mód kiválasztása | kártyás érintés / QR-kódos beolvasás |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | függőleges |
|---|---|
| Készülékméret | 1735 × 705 × 570 mm |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | <3000 m |
| Hűtési mód | kényszerlevegős hűtés |
| Zajszint | ≤60 dB |
| Szabvány | IEC 61851-1:2017, ICE 62196-2:2016 |
|---|---|
| Védettség | IP54 |
| Kimeneti mód | CCS / CHAdeMO |
|---|---|
| Betáplálási mód | alsó bemenet, 3P+N+PE |
| Protokoll | OCPP 1.6 |
| Mérési pontosság | 0.5 osztály |
| Rippel arány | ≤±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 7 hüvelykes nagy fényerejű színes érintőképernyő |
| Fizetési mód | bankkártya / QR-kód |
| Üzemmód | offline számlázás nélkül, offline számlázás, online számlázás |
| Hálózati kapcsolat | Ethernet / 4G |
| Védelmi funkciók | töltőcsatlakozó hőmérsékletének érzékelése, túlfeszültség elleni védelem, alulfeszültség elleni védelem, túlterhelés elleni védelem, rövidzárlat elleni védelem, földelési védelem, túlmelegedés elleni védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgóáram elleni védelem |
| Üzemi páratartalom | 5%~95% nem kondenzálódó dér nélkül |
| MTBF | 100 000 óra |
Termékleírás
Felhasználás
Alkalmazás
A termék városi töltőállomásokhoz, nyilvános töltőhelyekhez, parkolókhoz, üzleti helyszínekhez és intercity gyorsforgalmi töltési alkalmazásokhoz készült.
- Busz, taxi, hivatali jármű, szaniter jármű és logisztikai jármű töltésére is megadott.
- Alkalmas személyautók, ingázó járművek és buszok kiszolgálására közterületi környezetben.
- Különösen gyors telepítést tesz lehetővé korlátozott helyszíni feltételek mellett.
Jellemzők és előnyök
Fő jellemzők
A berendezés integrált AC/DC töltési megoldásként szerepel, 7 hüvelykes színes érintőkijelzővel.
- Automatikus teljes töltés, fix teljesítmény, fix mennyiség és fix idő üzemmód szerepel a forrásban.
- Kártyás érintés és QR-kódos indítás támogatott.
- Online és offline elszámolási módok szerepelnek a leírásban.
- OCPP 1.6J kommunikáció, Ethernet és 4G hálózati kapcsolat szerepel a forrásban.

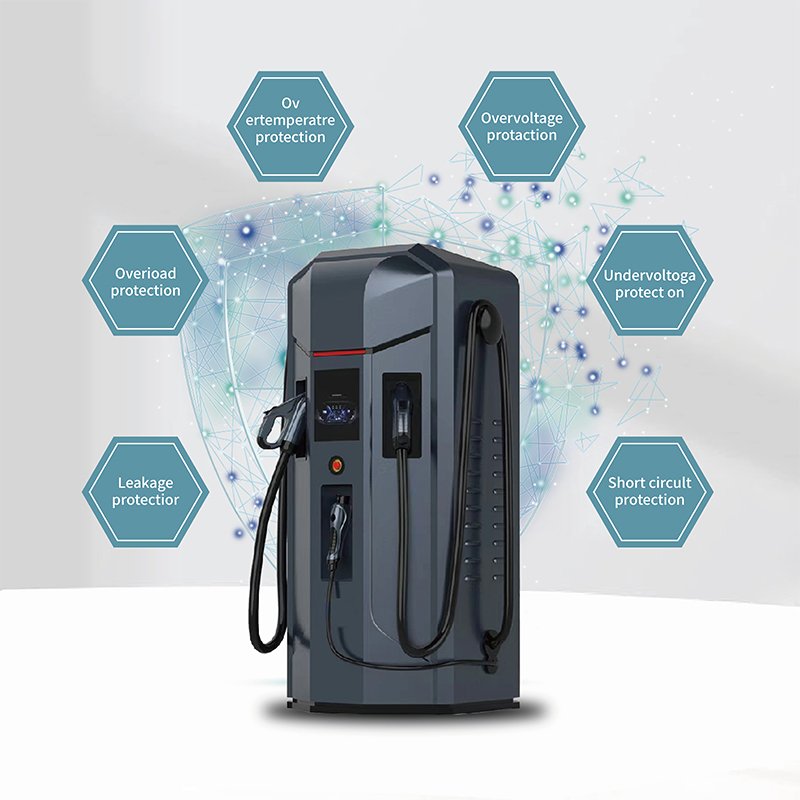

Védelmi funkciók
Védelmi funkciók
A forrás szerint a bemenet és a kimenet villamosan leválasztott.
- A kimeneten olyan megoldás található, amely megakadályozza, hogy az akkumulátorcsomag a kimeneti szűrőkondenzátort töltse.
- A leírás szerint ez csökkenti a csatlakozáskor fellépő pillanatnyi nagy kimenőáramot.
- A védelemhez kapcsolódóan a forrás az IEC 61851-1:2017 és az ICE 62196-2:2016 szerinti kialakítást említi.
Méretek és kialakítás
Méretek A megadott készülékméret 1735 × 705 × 570 mm.
Rendszerintegráció
Rendszerintegráció
A töltőállomás OCPP 1.6J kommunikációt használ, és Ethernet vagy 4G kapcsolaton keresztül integrálható.
- A kezelőfelület 7 hüvelykes, kiemelt fényerejű színes érintőképernyő.
- A fizetéshez a forrás bankkártyát és QR-kódos megoldást is megad.
- A működési módok között offline számlázás nélküli, offline számlázásos és online számlázásos üzem szerepel.
Üzemeltetési környezet
Üzemi környezet

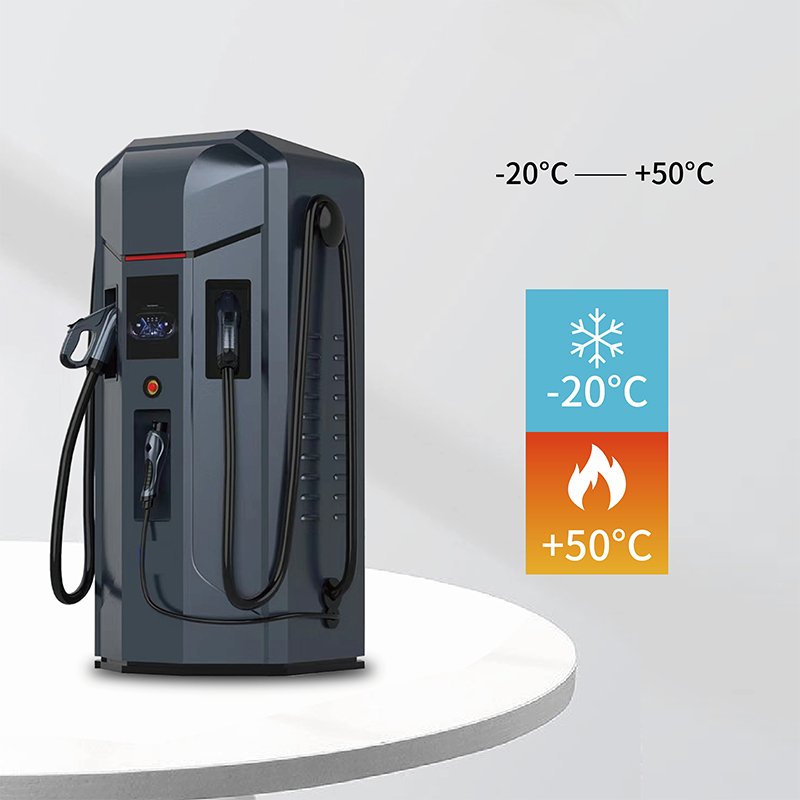

A megadott működési hőmérséklet -20℃ és +50℃ között van.
- A relatív páratartalom 5% és 95% között lehet, nem kondenzálódó és dérmentes környezetben.
- A megadott üzemi tengerszint feletti magasság kevesebb mint 3000 m.
- Az IP54 védettség, a kényszerlevegős hűtés és a legfeljebb 60 dB zajszint szerepel a forrásban.
