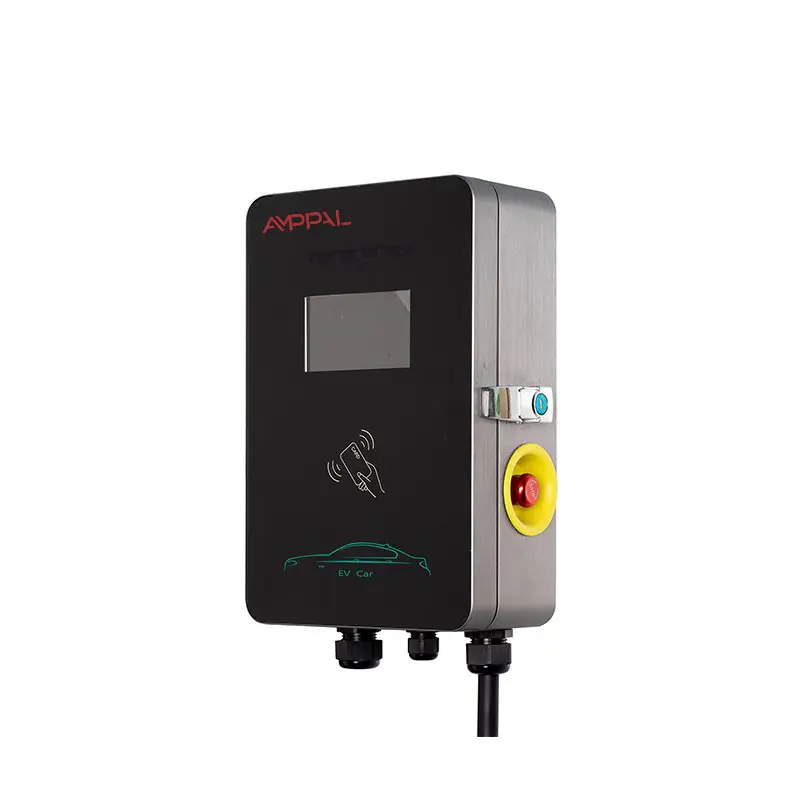

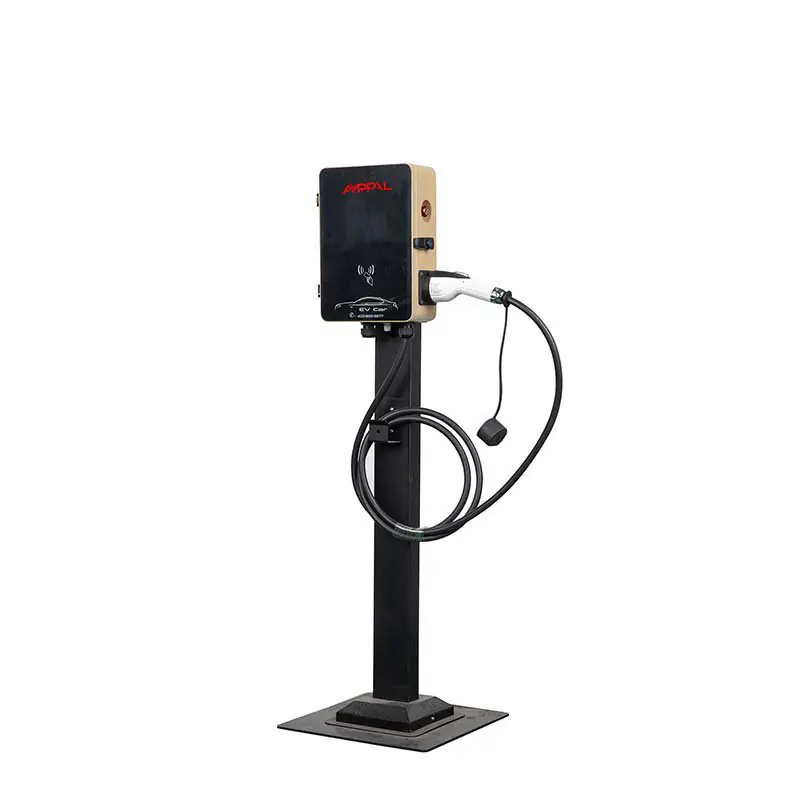

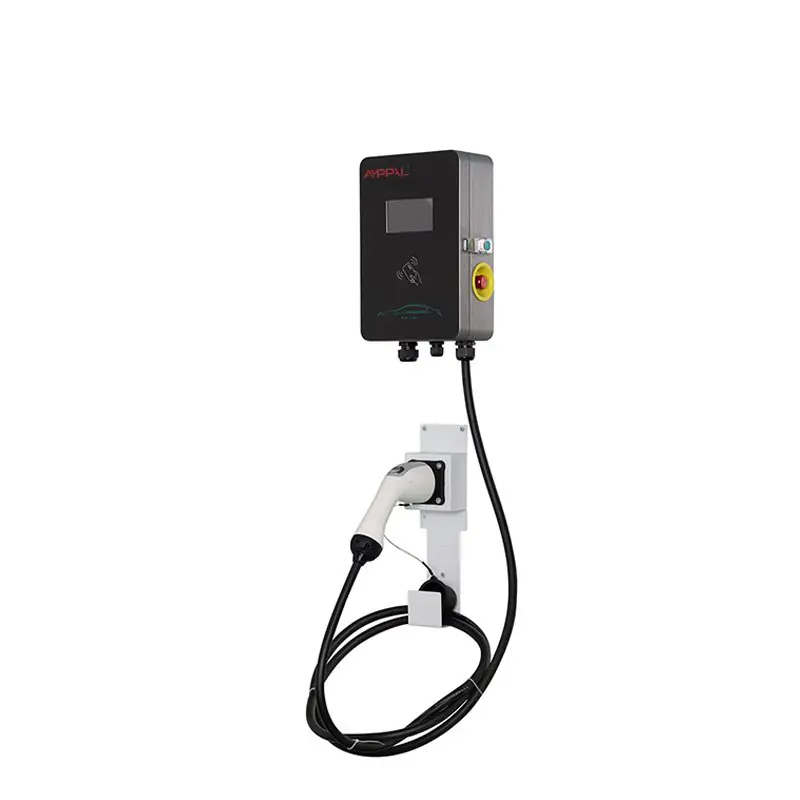

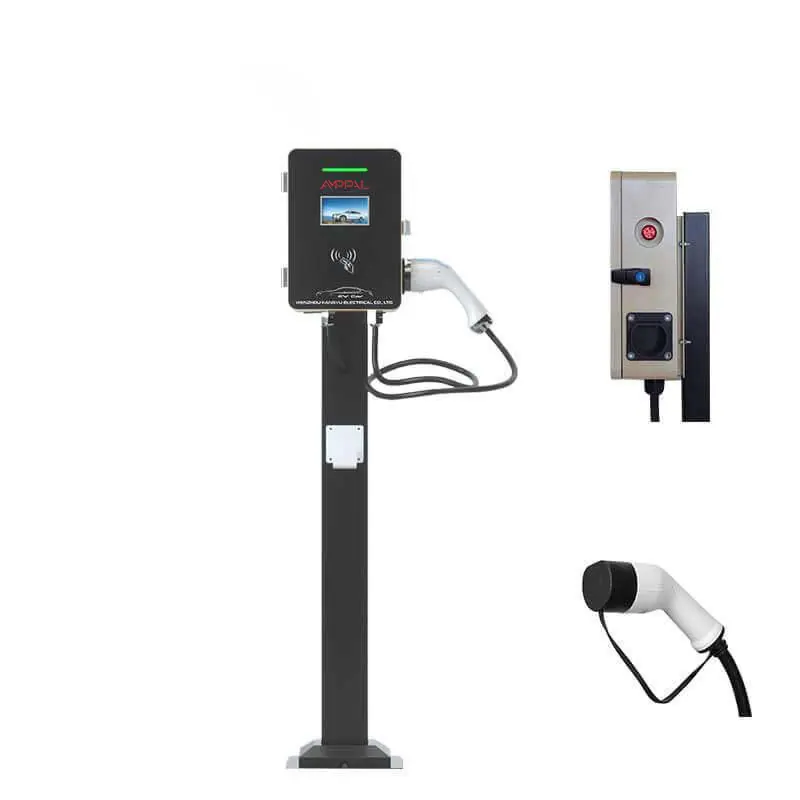

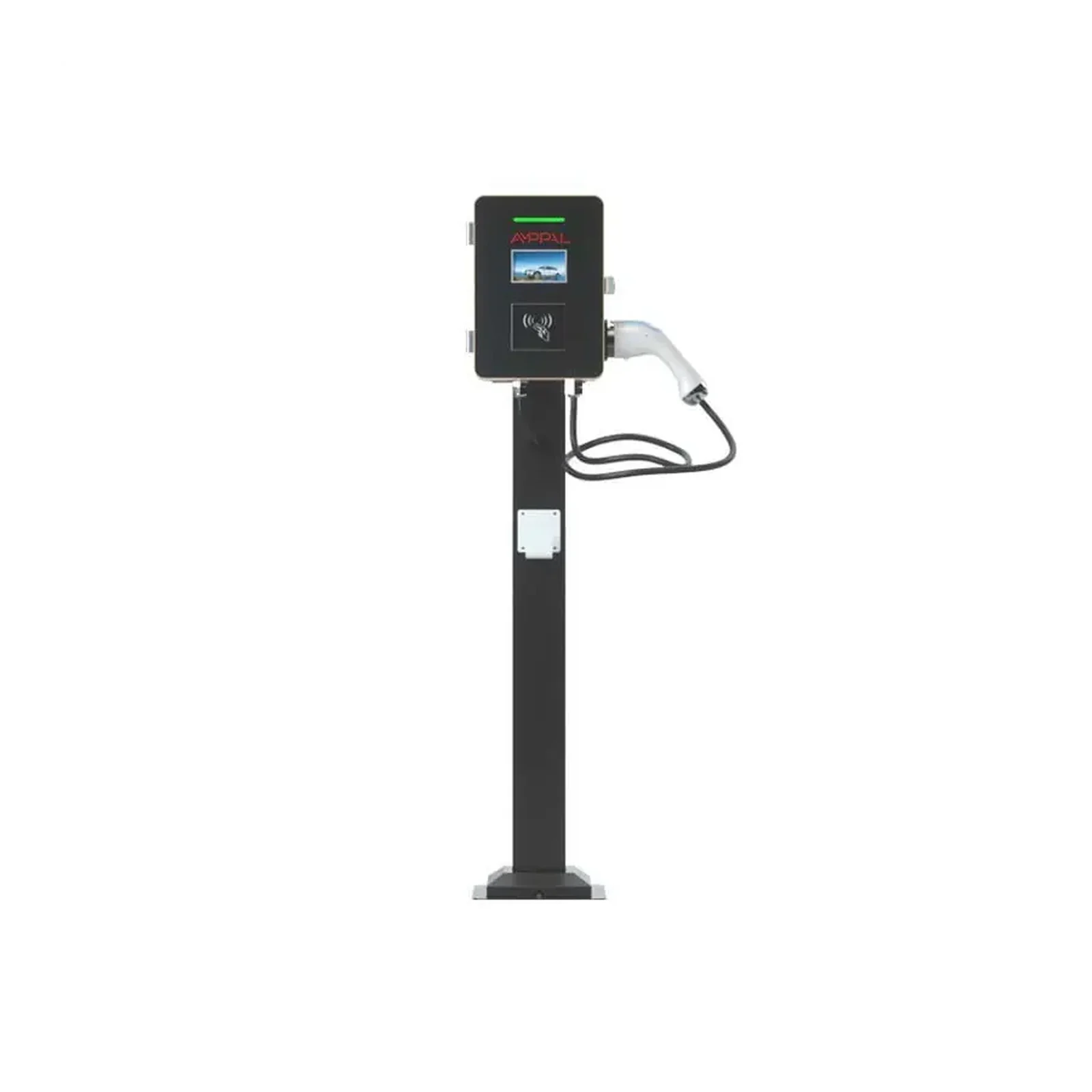

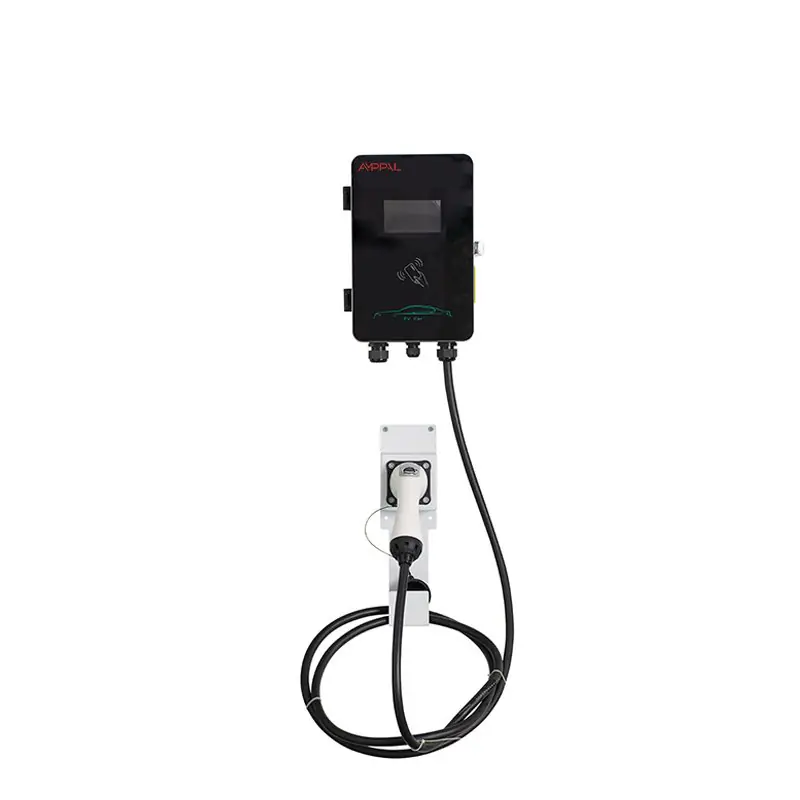

AMPPAL 7 kW AC töltőállomás
Padlóra telepíthető AC töltőállomás elektromos járművek váltóáramú töltéséhez. 4,3 hüvelykes érintőképernyővel, LED jelzőcsíkkal, Ethernet és 4G kapcsolattal, valamint kártyás fizetéssel és kártyahúzós töltéssel használható. Dinamikus terheléskiegyenlítést és OCPP 1.6J kommunikációt támogat.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 7 kW |
|---|---|
| Bemeneti feszültség | AC 220 V ±20%; L+N+PE |
| Bemeneti frekvencia | 50 ±10 Hz |
| Kimeneti feszültség | AC 220 V ±20% |
| Kimeneti áram | 32 A |
| Áramkorlát-védelmi érték | ≥110% |
| Működési hőmérséklet | -20 °C ~ +50 °C |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
|---|---|
| Töltési mód | Kártyahúzás |
| Kommunikációs protokoll | OCPP1.6J |
| Telepítési mód | Padlóra állított |
|---|---|
| Berendezés mérete | 340×240×110 mm |
| Berendezés tömege | 16 kg |
| Kábelhossz | 5 m (opcionális) |
| Működési tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes léghűtés |
| Zajszint | ≤40 dB |
| Védettség | IP54 |
|---|
| Betáplálási mód | Alulról be és alulról ki |
|---|---|
| Elektromos mutató | ≥11 |
| Mérési pontosság | 1.0 szint |
| HMI | 4,3 hüvelykes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Hitelkártya |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Dinamikus terheléskiegyenlítés | Igen |
| Előírás | IEC 62196-2:2016; IEC61851-1:2017 |
| Védelmi funkciók | Töltőpisztoly-hőmérséklet érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfigyelő védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgásvédelem |
| Működési páratartalom | 5%~95% nem kondenzálódó dér |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
A váltóáramú töltőállomás AC 50/60 Hz frekvenciájú és 220 V ±20% névleges feszültségű tápellátást biztosít.
Elektromos járművek fedélzeti töltővel történő töltésére készült, és főként az alábbi helyeken használható:
- Nagy, közepes és kis elektromosjármű-töltőállomásokon
- Mindenféle elektromos járműparkolóban és nyilvános helyeken, például városi lakónegyedekben, bevásárlóközpontokban és közüzemi szolgáltatási helyeken
- Gyorsforgalmi pihenőhelyeken, állomásokon, kikötőkben és egyéb közlekedési csomópontokban
- Ingatlanfejlesztési és műszaki átadás-átvételi követelményekhez
Jellemzők és előnyök
Fő jellemzők
A készülék 4,3 hüvelykes érintőképernyős HMI felülettel és LED jelzőcsíkkal rendelkezik.
Támogatott töltési módok:
- Automatikus teljes töltés
- Fix teljesítmény
- Fix összeg
- Fix idő
A hálózati kapcsolat Etherneten és 4G-n keresztül biztosítható.
Támogatja a dinamikus terheléskiegyenlítést, valamint az OCPP 1.6J kommunikációs protokollt.
Az üzemmód offline számlázás nélküli, offline számlázásos és online számlázásos működést is lehetővé tesz.
Telepítés
Telepítés
A csomag a telepítés előtt az alábbi tételeket tartalmazza:
- Padlóra telepíthető AC töltőállomás, 1 készlet
- Telepítési útmutató, 1 készlet
- Minőségi tanúsítvány, 1 darab
- Szerelőkonzolok, 2 darab
- Szerelőcsavarok, 1 csomag
- Kulcs, 2 darab
Telepítési követelmények:

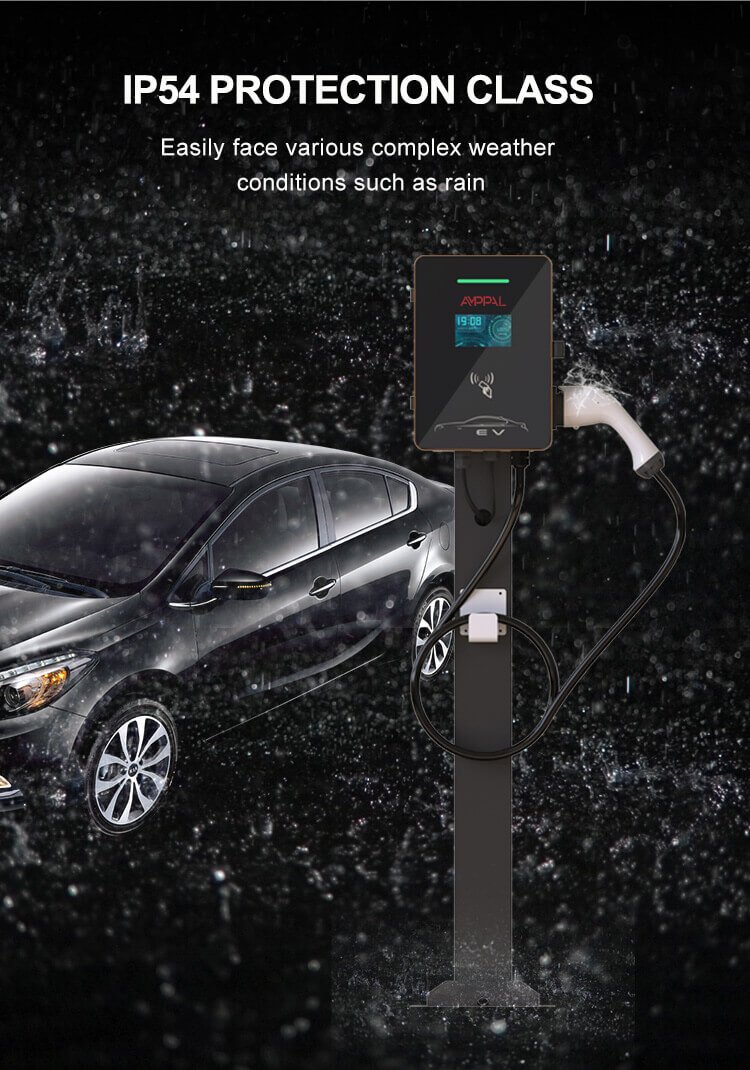

- A sorozat IP54 védettségű
- Környezeti hőmérséklet: -20 °C és +50 °C között
A berendezés padlóra állított szereléssel telepíthető, négy M12-es tágulócsavarral, 16 mm átmérőjű furatokkal.
Nem szakképzett személyzet számára a telepítés szigorúan tilos.
Üzemeltetési környezet
Üzemi környezet
A működési környezeti levegő hőmérséklete -20 °C és +50 °C között lehet, a 24 órás átlaghőmérséklet legfeljebb 35 °C.
További környezeti feltételek:
- Átlagos relatív páratartalom legfeljebb 90% (25 °C-on), felületi páralecsapódás nélkül
- Nyomás: 80 kPa és 110 kPa között
- Beépítési függőleges dőlésszög legfeljebb 5%
- Használat közbeni rezgés- és ütésállósági szint legfeljebb I. szint
- Külső mágneses tér induktív erőssége mindkét irányban legfeljebb 55 mT
- A használati helyen nem lehet robbanásveszélyes közeg, és nem lehetnek jelen fémeket korrodáló, szigetelést károsító, valamint vízgőzt és súlyos penészgombát tartalmazó közegek
- Közvetlen napfényt kerülni kell; kültéri telepítésnél árnyékoló kialakítása javasolt a szolgálati élettartam növeléséhez
Karbantartás és tárolás
Karbantartás A töltőállomást zárt kültéri területen kell telepíteni.
A töltési ciklus befejezésekor vagy a felhasználó általi megszakításkor a kábelt le kell csatlakoztatni, majd elhelyezni a töltő állványán lévő tárolóaljzatban.
Szállítás közben a berendezést megfelelően rögzíteni kell, erős rezgéstől és rázkódástól óvni kell, és tilos fejjel lefelé tárolni vagy szállítani.
Védelmi funkciók
Védelmi funkciók
A készülék a megadott műszaki adatok szerint az alábbi védelmi funkciókat támogatja:
- Töltőpisztoly-hőmérséklet érzékelés
- Túlfeszültség-védelem
- Alulfeszültség-védelem
- Túlterhelés-védelem
- Rövidzárlat-védelem
- Földelésvédelem
- Túlmelegedés-védelem
- Alacsony hőmérséklet elleni védelem
- Szigetelésfigyelő védelem
- Fordított polaritás elleni védelem
- Villámvédelem
- Vészleállítási védelem
- Szivárgásvédelem
