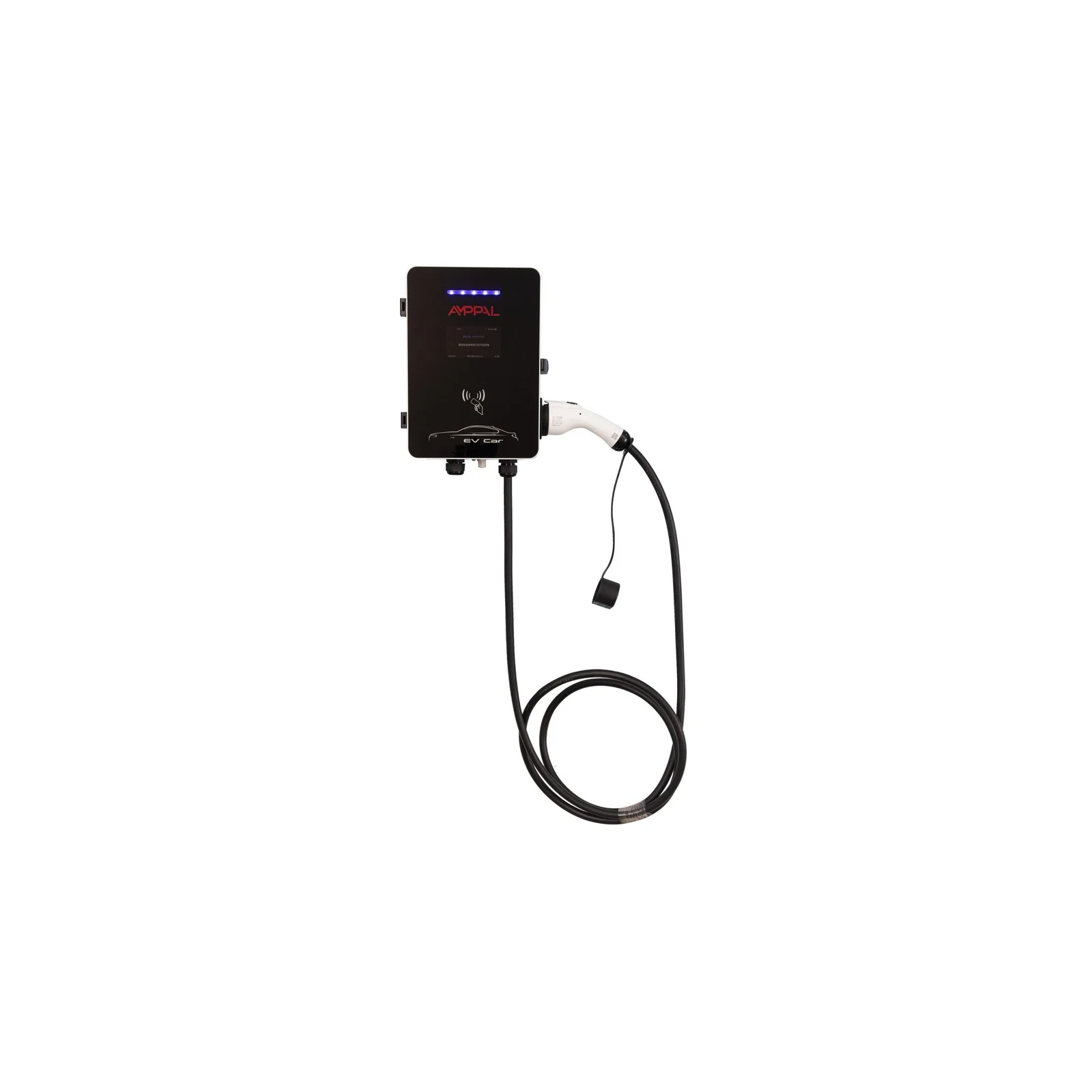

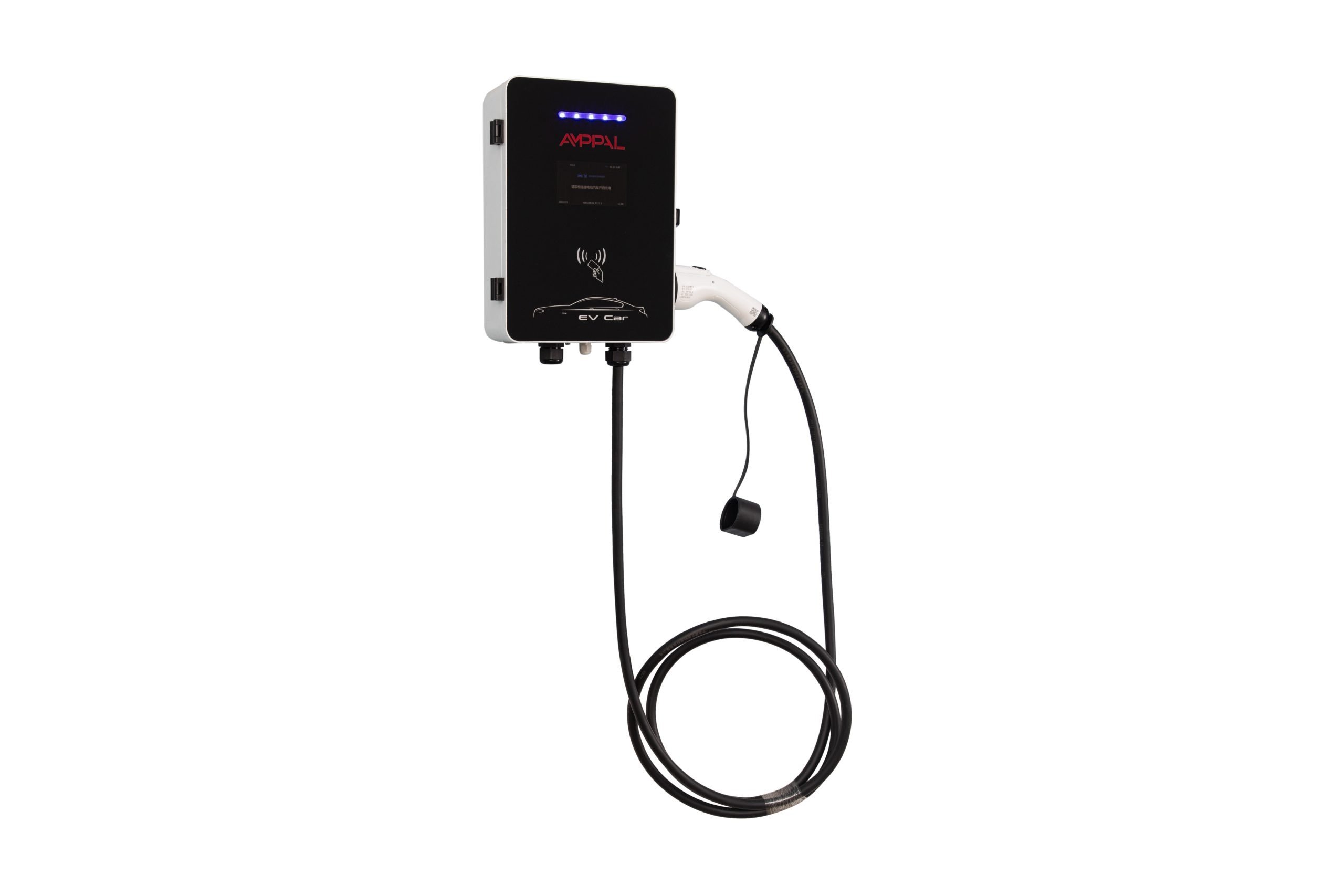

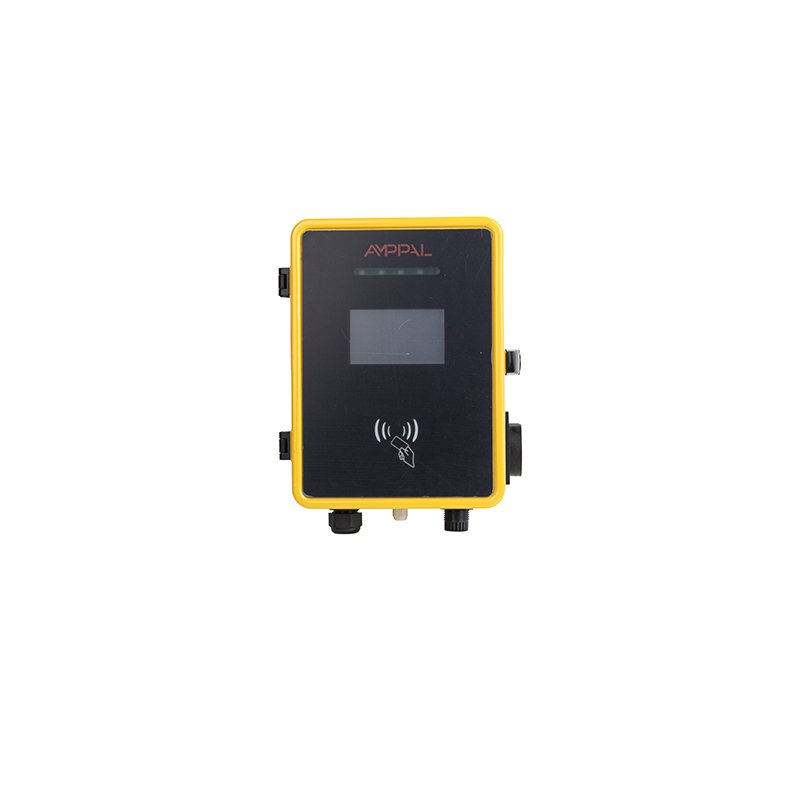

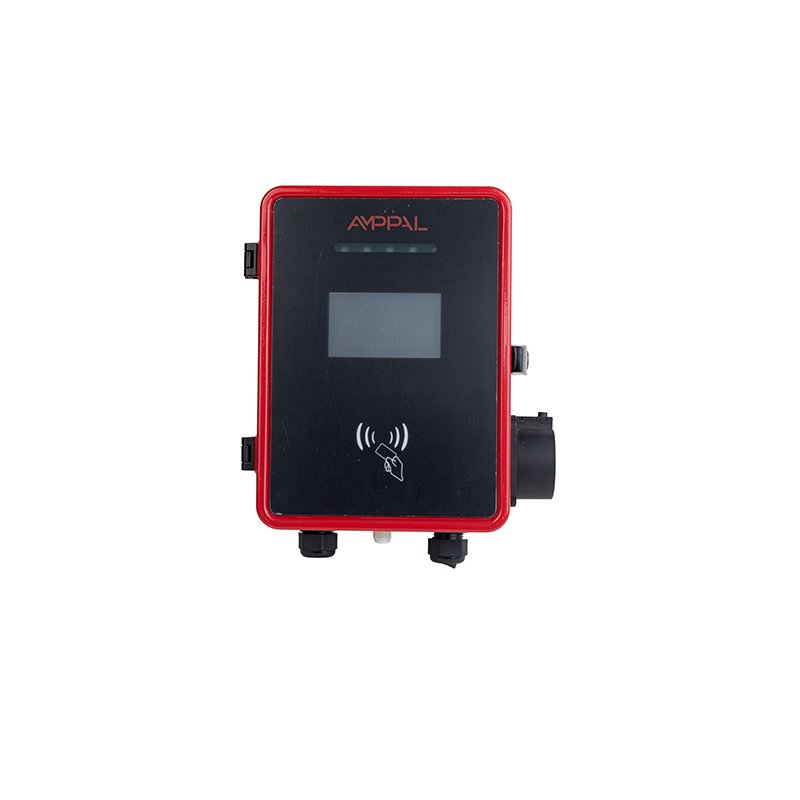

AMPPAL 7 kW AC fali töltőállomás
Falra szerelhető AC töltőállomás elektromos járművek váltakozó áramú töltéséhez. Kártyás használatot, Ethernet és 4G kapcsolódást, valamint többféle töltési módot támogat.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 7 kW |
|---|---|
| Bemeneti feszültség | AC 220 V±20%; L+N+PE |
| Bemeneti frekvencia | 50 ±10 Hz |
| Kimeneti feszültség | AC 220 V±20% |
| Kimeneti áram | 32 A |
| Áramkorlát védelmi érték | ≥110% |
| Üzemi hőmérséklet | -20 ℃~+50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / rögzített teljesítmény / rögzített összeg / rögzített idő |
|---|---|
| Töltési mód használatkor | Kártya lehúzása |
| Kommunikációs protokoll | OCPP 1.6J |
| Készülék mérete | 340 × 240 × 110 mm |
|---|---|
| Készülék tömege | 16 kg |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes lég hűtés |
| Zajszint | ≤40 dB |
| Műszaki szabvány | IEC 62196-2:2016; IEC61851-1:2017 |
|---|---|
| Biztonsági funkciók | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet-védelem, szigetelésfelügyeleti védelem, polaritásfordítás-védelem, villámvédelem, vészleállítás-védelem, szivárgásvédelem |
| Védettség | IP54 |
| Szerelési mód | Falra szerelhető |
|---|---|
| Betáplálás módja | Alsó be- és kivezetés |
| Villamos mutató | ≥11 |
| Mérési pontosság | 1.0 osztály |
| HMI | 4,3 hüvelykes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Bankkártya |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Dinamikus terheléskiegyenlítés | Igen |
| Üzemi páratartalom | 5%~95% nem kondenzálódó fagy |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználási terület
A váltakozó áramú töltőállomás AC 50/60 Hz frekvenciával és 220 V±20% névleges feszültséggel biztosít töltést. Főként fedélzeti töltővel rendelkező elektromos járművek töltésére alkalmas.
- Nagy, közepes és kis elektromosjármű-töltőállomások
- Különféle parkolóhelyek és nyilvános helyszínek, például városi lakóövezetek, bevásárlóközpontok és üzleti létesítmények
- Autópálya-pihenőhelyek, állomások, kikötők és egyéb közlekedési csomópontok
- Ingatlanfejlesztési és mérnöki átadás-átvételi igények
Jellemzők és előnyök
Fő jellemzők

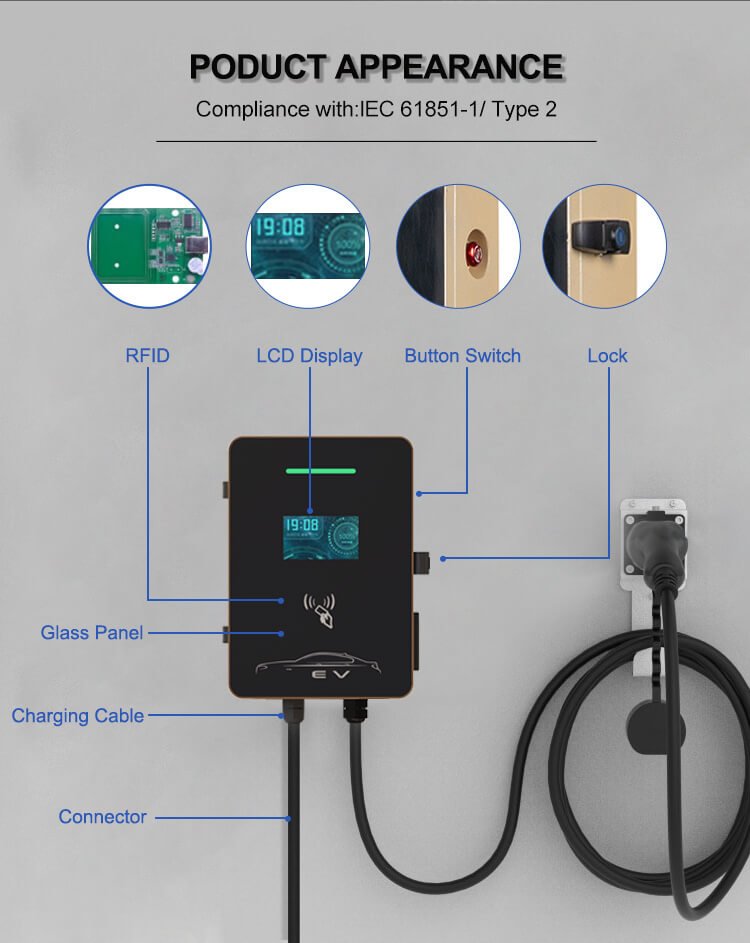

A készülék 7 kW névleges teljesítményű, falra szerelhető kivitelű, alsó be- és kivezetésű csatlakozással. A kezelést 4,3 hüvelykes érintőképernyő és LED jelzőcsík segíti.
Támogatott funkciók:
- Automatikus teljes töltés
- Rögzített teljesítmény
- Rögzített összeg
- Rögzített idő
- Ethernet és 4G hálózati kapcsolat
- Terheléskiegyenlítés
- OCPP 1.6J kommunikációs protokoll
Telepítés
Telepítés
A csomag tartalma az összeszerelés előtt ellenőrizendő a csomaglista szerint.
- Falra szerelhető AC töltőállomás, 1 készlet
- Telepítési útmutató, 1 készlet
- Minőségi tanúsítvány, 1 darab
- Szerelőkonzolok, 2 darab
- Rögzítőcsavarok, 1 csomag
- Kulcs, 2 darab
A telepítési környezetre vonatkozó előírások:
- IP54 védettség
- Környezeti hőmérséklet: -20 ℃ és +50 ℃ között
- Falra szerelt telepítés
- M4 tágulási csavarok szükségesek, 6 mm átmérőjű furatokkal
A telepítést kizárólag szakember végezheti.
Üzemeltetési környezet
Üzemi környezet
- Üzemi levegőhőmérséklet: -20 ℃ és +50 ℃ között; 24 órás átlaghőmérséklet ≤35 ℃
- Átlagos relatív páratartalom: ≤90% (25 ℃-on), felületi kondenzáció nélkül
- Légnyomás: 80 kPa és 110 kPa között
- Függőleges telepítési dőlésszög: ≤5%
- Használati rezgés- és ütésállósági szint: ≤I. szint
- Külső mágneses tér indukciós erőssége bármely irányban: ≤55 mT
- A használati helyen nem lehet robbanásveszélyes közeg, illetve a fémeket korrodáló, szigetelést károsító gáz vagy vezető közeg
- Nem megengedett a vízgőz és a súlyos penészesedés
- Közvetlen napsütés kerülendő; kültéri telepítésnél árnyékoló védelem javasolt
Karbantartás és tárolás
Karbantartás
A töltőállomást kültéren, zárt területen kell telepíteni. A töltési ciklus befejezésekor vagy a felhasználó általi megszakítás után a kábelt le kell választani, majd a tárolóaljzatba helyezni.
Szállítás és tárolás során:
- A készüléket tilos fejjel lefelé tárolni vagy szállítani
- A csomagolást megfelelően rögzíteni kell a rezgés és az ütődés elkerülésére
- Nem szakember nem telepítheti a készüléket

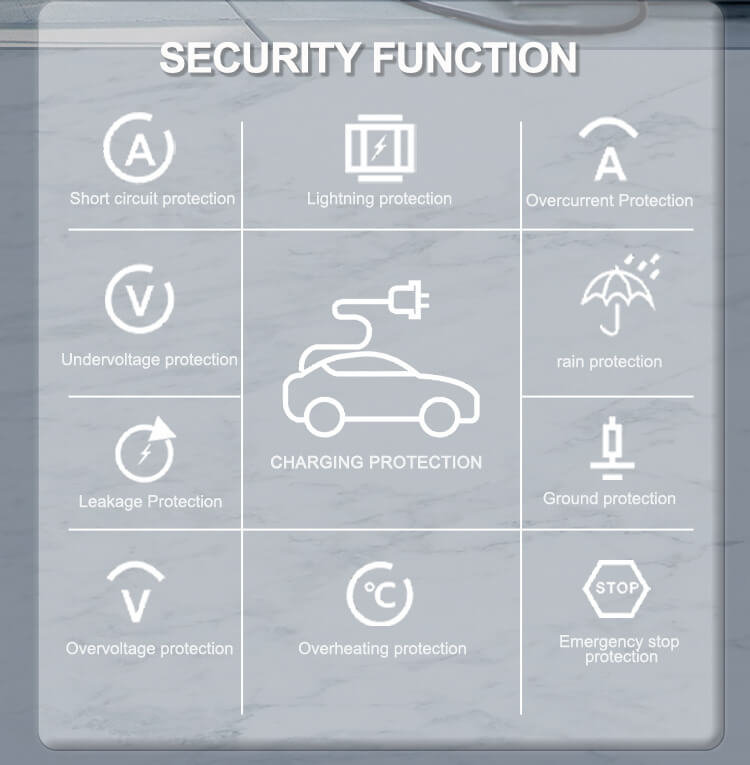

Védelmi funkciók
Védelem
A biztonsági funkciók között szerepel a töltőpisztoly hőmérséklet-érzékelése, a túlfeszültség-, alulfeszültség-, túlterhelés-, rövidzárlat-, földelés-, túlmelegedés-, alacsony hőmérséklet-, szigetelésfelügyeleti-, polaritásfordítás-, villám-, vészleállítási és szivárgásvédelem.
Méretek és kialakítás
Méretek
- Készülék mérete: 340 × 240 × 110 mm
- Tömeg: 16 kg
- Kábelhossz: 5 m, opcionális
Rendszerintegráció
Integráció
A készülék hálózati kapcsolata Etherneten és 4G-n keresztül történhet. Támogatja az OCPP 1.6J kommunikációs protokollt, és offline, offline számlázásos, valamint online számlázásos üzemmódban is használható.
