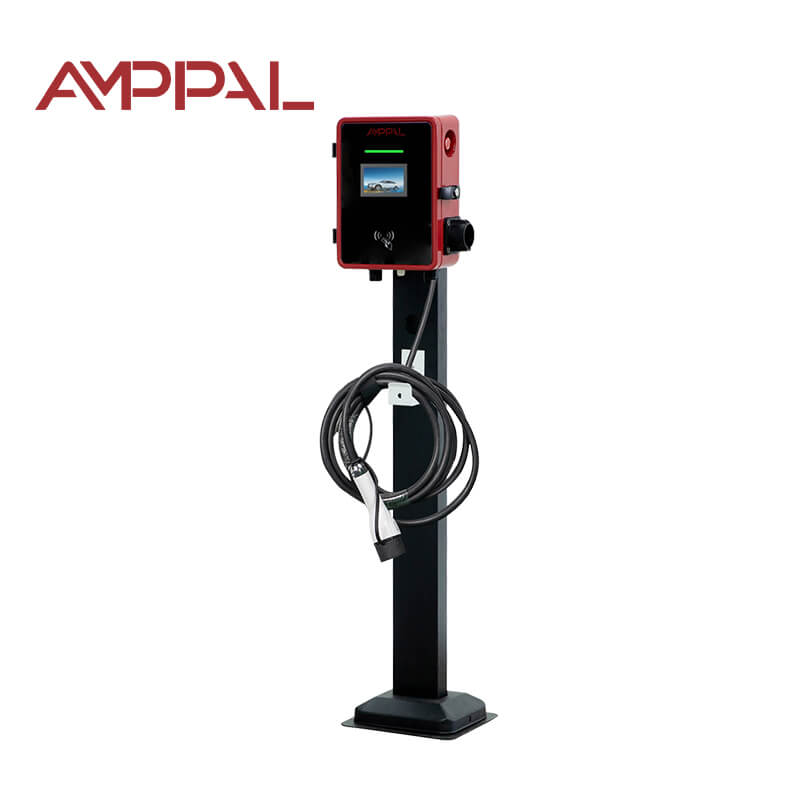

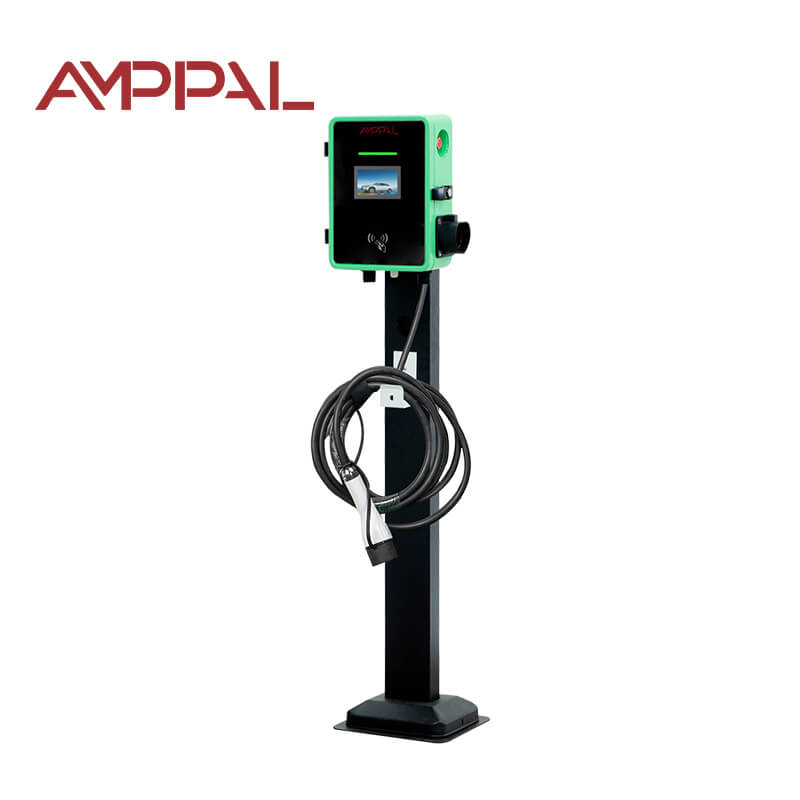

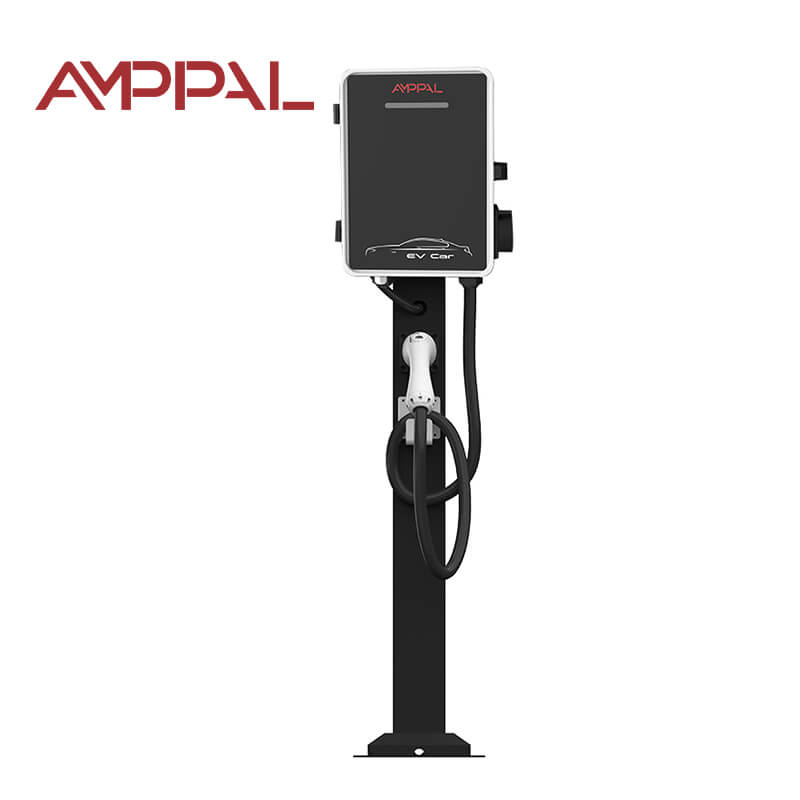

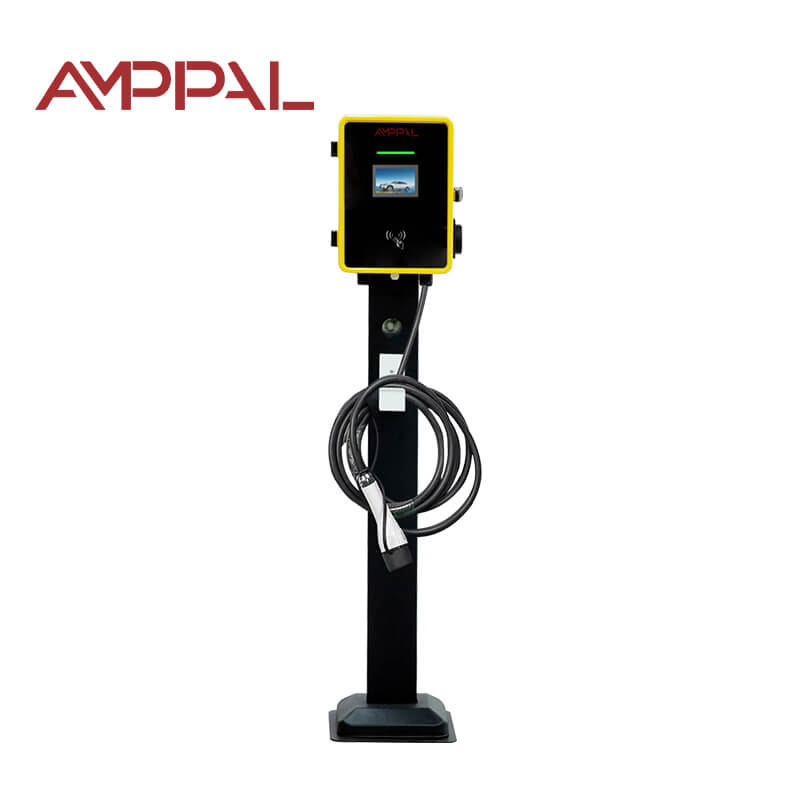

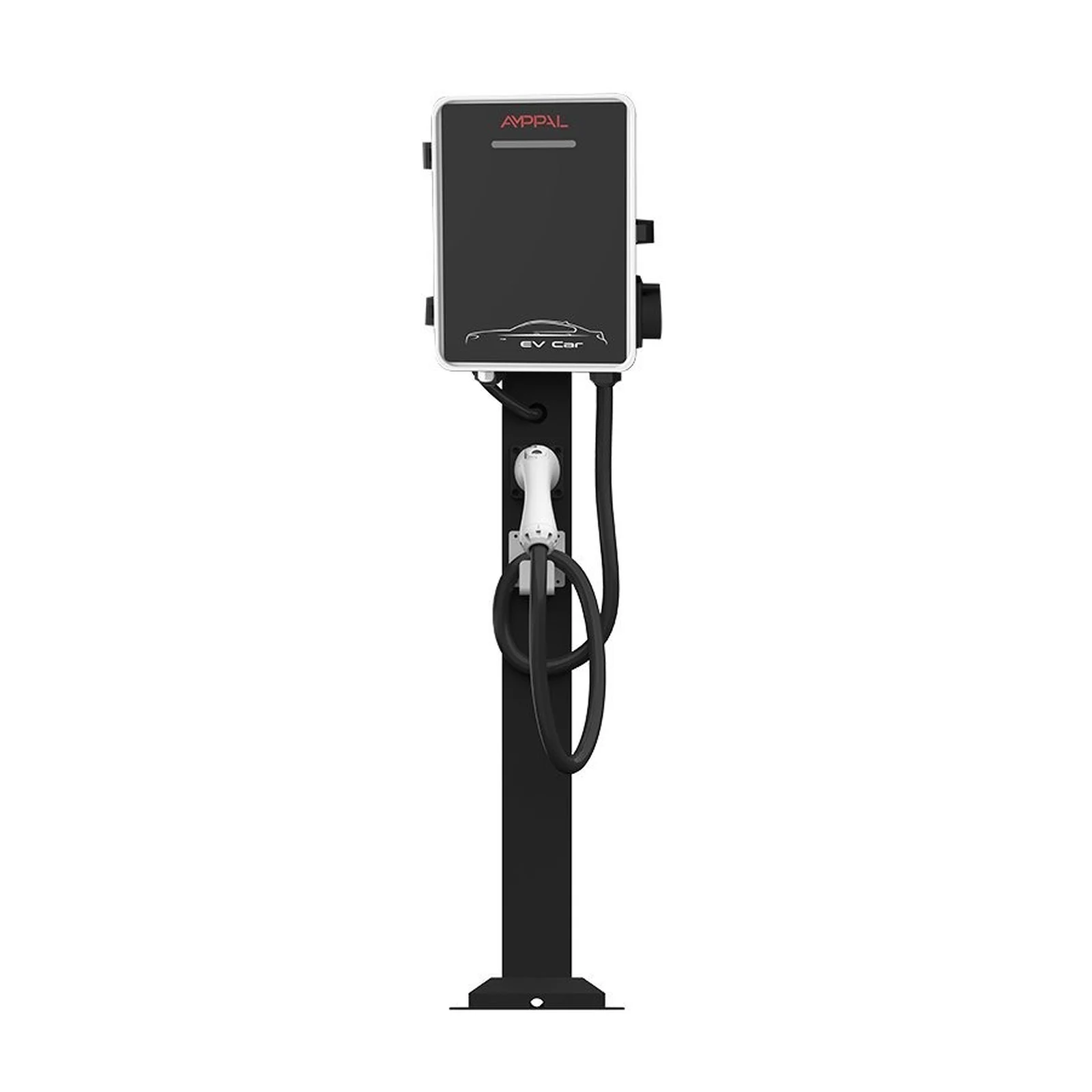

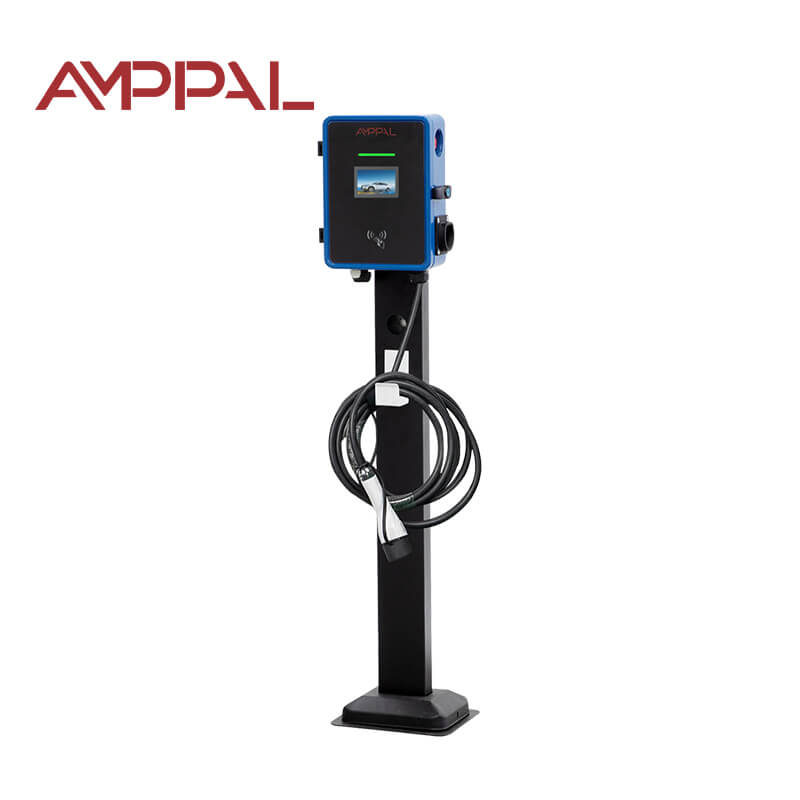

AMPPAL 7 kW AC töltőállomás
7 kW-os padlóra állított AC töltőállomás elektromos járművek váltóáramú töltéséhez. Olyan helyszínekre alkalmas, ahol 220 V-os AC ellátás és OCPP-kompatibilis kezelés szükséges, például parkolókba, közterületekre és töltőpontokhoz. A készülék érintőkijelzővel, többféle fizetési és kommunikációs móddal rendelkezik.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 7 kW |
|---|---|
| Bemeneti feszültség | AC 220 V ±20%; L+N+PE |
| Bemeneti frekvencia | 50 Hz ±10% |
| Kimeneti feszültség | AC 220 V ±20% |
| Kimeneti áram | 32 A |
| Áramhatár-védelmi érték | ≥110% |
| Üzemi hőmérséklet | -20 ℃~+50 ℃ |
|---|
| Kommunikációs protokoll | OCPP 1.6J |
|---|---|
| Töltési mód | Automatikus teljes töltés / Fix teljesítmény / Fix összeg / Fix idő |
| Töltési mód | Kártya lehúzása / kódolvasás |
| Telepítési mód | Padlóra állított |
|---|---|
| Berendezés mérete | 300*220*110 mm |
| Berendezés tömege | 16 kg |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes léghűtés |
| Zajszint | ≤40 dB |

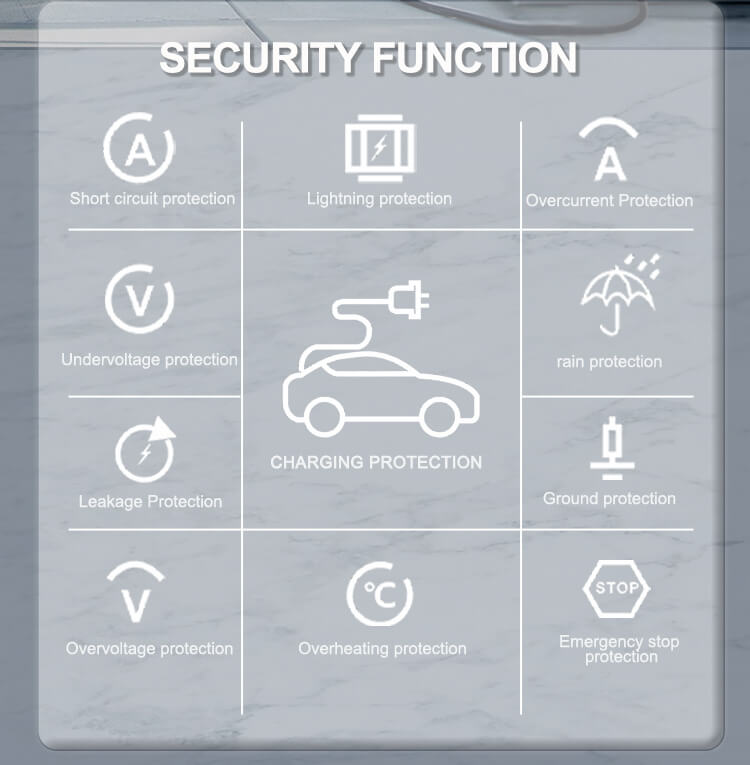

| Biztonsági funkció | Töltőpisztoly-hőmérséklet érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállító védelem, szivárgásvédelem |
|---|---|
| Védettség | IP54 |
| Betáplálási mód | Alsó be- és kivezetés |
|---|---|
| Villamos mutató | ≥11 |
| Mérési pontosság | 1.0 osztály |
| HMI | 4.3 hüvelykes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Bankkártya / kódolvasás |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Üzemi páratartalom | 5%~95% nem kondenzálódó fagy |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználási terület
Az AC töltőállomás váltóáramú energiát biztosít, 50/60 Hz frekvenciával és 220 V ±20% névleges feszültséggel.
Az on-board chargerrel szerelt elektromos járművek töltésére készült, és az alábbi helyszíneken használható:
- nagy, közepes és kis elektromosjármű-töltőállomásokon;
- mindenféle elektromosjármű-parkolóhelyen;
- közterületeken, például városi lakónegyedekben, bevásárlóközpontokban és üzleti létesítményekben;
- autópálya-pihenőhelyeken, pályaudvarokon, dokkokban és más közlekedési csomópontokban;
- ingatlanfejlesztési és mérnöki átadás-átvételi feladatokhoz.
Jellemzők és előnyök
Fő jellemzők
A készülék 7 kW névleges teljesítményű, 32 A kimeneti árammal működik.
Támogatja az automatikus teljes töltést, a fix teljesítményt, a fix összeget és a fix időtartamot.
A kezelést 4,3 hüvelykes érintőképernyő és LED jelzőcsík segíti, a kommunikáció pedig OCPP 1.6J protokollon keresztül történik.
Támogatott hálózati kapcsolódás: Ethernet és 4G.
A fizetés és a töltés indítása kártyával vagy kódolvasással is történhet.
Az üzemi módok között offline számlázás nélküli, offline számlázásos és online számlázásos működés is szerepel.
Telepítés
Telepítés
A csomag a gyártói leírás szerint a következő elemeket tartalmazza:
- padlóra állított AC töltőállomás, 1 készlet;
- telepítési útmutató, 1 készlet;
- megfelelőségi tanúsítvány, 1 darab;
- rögzítőkonzolok, 2 darab;
- rögzítőcsavarok, 1 csomag;
- kulcs, 2 darab.
A telepítési környezetre vonatkozó követelmények:
- IP54 védettség;
- -20 ℃ és +50 ℃ közötti környezeti hőmérséklet.
A berendezés padlóra állított kivitelben szerelhető, négy darab M12-es tágulási csavarral, 16 mm átmérőjű furatokhoz.
A telepítést nem szakszemélyzet nem végezheti el.
Üzemeltetési környezet
Működési környezet
Az üzemi környezeti hőmérséklet -20 ℃ és +50 ℃ között van, a napi átlaghőmérséklet legfeljebb 35 ℃.
A megengedett átlagos relatív páratartalom legfeljebb 90% 25 ℃-on, felületi kondenzáció nélkül.
A nyomástartomány 80 kPa és 110 kPa között van.
A megengedett függőleges dőlés legfeljebb 5%.
Használat közben a rezgés- és ütésállósági szint legfeljebb I. szintű, a külső mágneses tér indukciós erőssége mindkét irányban legfeljebb 55 mT.
A használati helyen nem lehet robbanásveszélyes közeg, valamint olyan káros gáz vagy vezető közeg, amely korrodálja a fémet vagy károsítja a szigetelést.
A helyszín nem lehet telített vízgőzzel és súlyos penészbaktériumokkal.
Kültéri telepítésnél javasolt árnyékoló szerkezet alkalmazása a berendezés élettartamának növelésére.
Karbantartás és tárolás
Karbantartás A töltőállomást lehetőség szerint zárt kültéri területen kell telepíteni.
A töltési ciklus befejezésekor vagy a felhasználó általi megszakításkor a kábelt le kell választani, majd a tárolóaljzatba helyezni.
Szállításkor a berendezést rögzítve kell tartani, és tilos fejjel lefelé tárolni vagy szállítani.
A szállítás során kerülni kell az erős rezgést és rázkódást.
