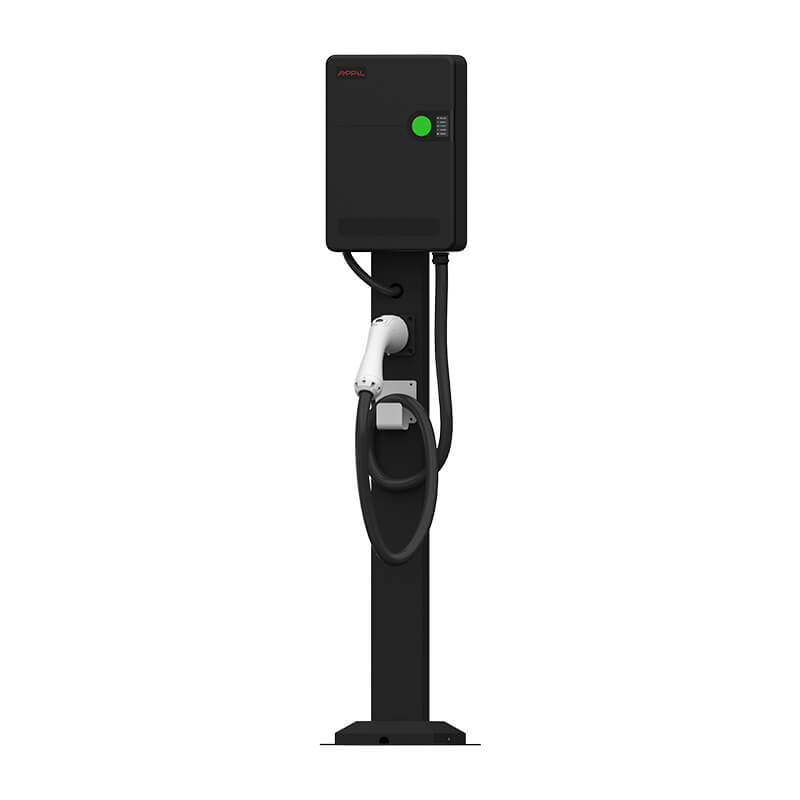

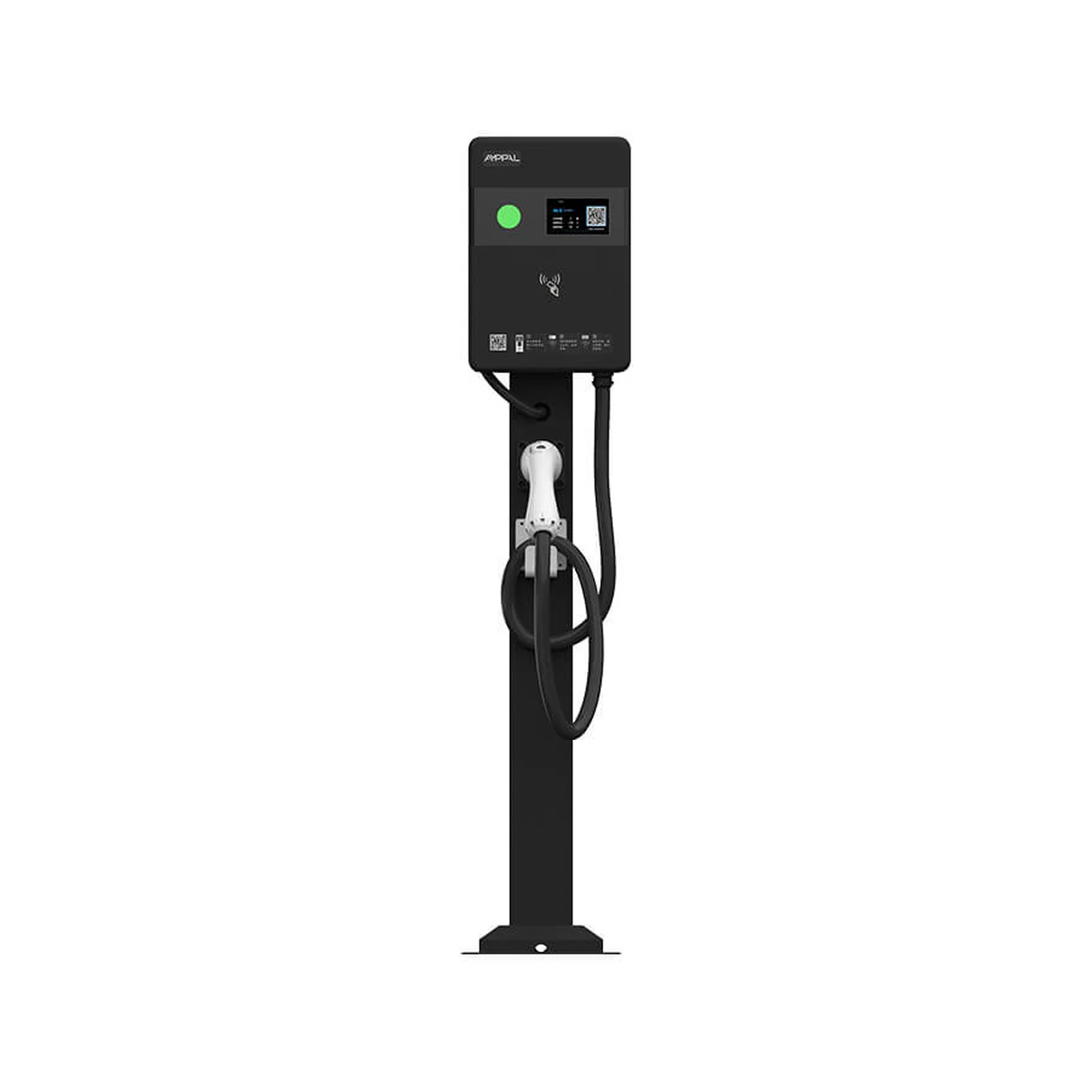

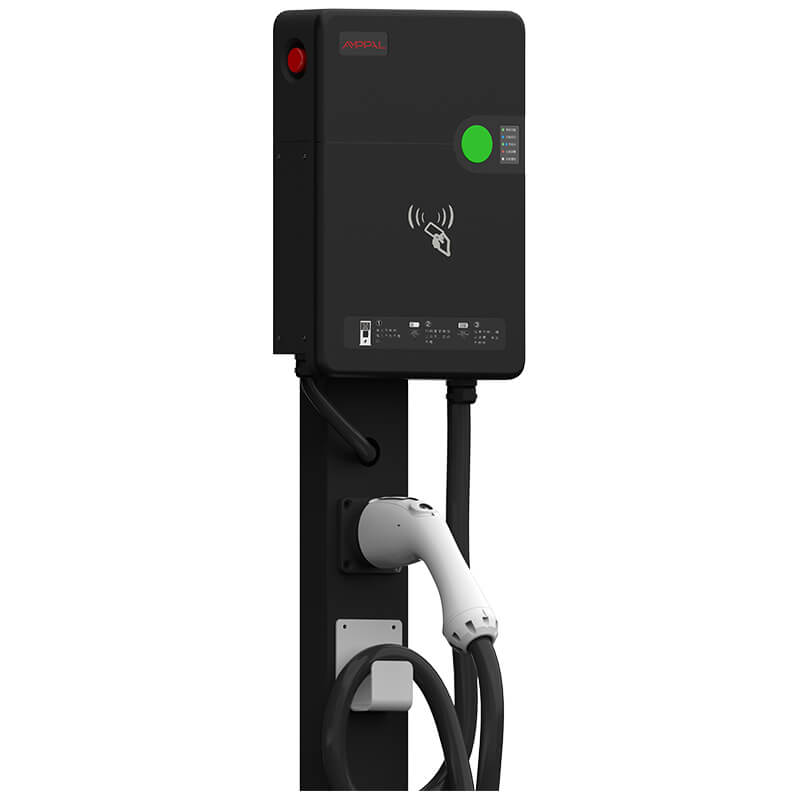

AMPPAL 7 kW AC töltőállomás
Álló kivitelű AC töltőállomás elektromos járművek váltakozó áramú töltéséhez. Beltéri és kültéri, ellenőrzött környezetben történő telepítésre alkalmas, kártyás és kódos használati lehetőséggel. Az OCPP 1.6J kommunikációt és többféle töltési módot támogat.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 7 kW |
|---|---|
| Bemeneti feszültség | AC 220 V ±20%; L+N+PE |
| Bemeneti frekvencia | 50 Hz ±10% |
| Kimeneti feszültség | AC 220 V ±20% |
| Kimeneti áram | 32 A |
| Áramkorlát védelmi érték | ≥110% |
| Üzemi hőmérséklet | -20 °C ~ +50 °C |
|---|
| Kommunikációs protokoll | OCPP 1.6J |
|---|---|
| Töltési mód | Automatikus teljes töltés / rögzített teljesítmény / rögzített összeg / rögzített idő |
| Töltési mód | Kártyahúzás / kódbeolvasás |
| Telepítési mód | Álló kivitel |
|---|---|
| Berendezés mérete | 370×255×85 mm |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes levegőhűtés |
| Zajszint | ≤40 dB |
| Műszaki szabvány | IEC 62196-2:2016; IEC61851-1:2017 |
|---|---|

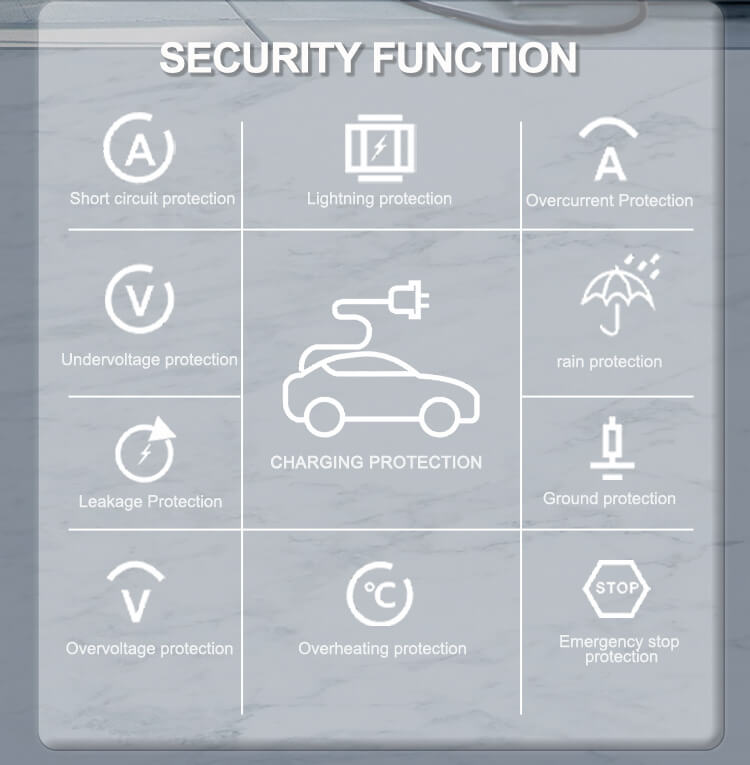

| Biztonsági funkciók | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyelet, fordított polaritás elleni védelem, villámvédelem, vészleállítás, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálás módja | Alsó be- és kivezetés |
|---|---|
| Berendezés súlya | 16 kg |
| Elektromos indikátorok | ≥11 |
| Mérési pontosság | 1.0 szint |

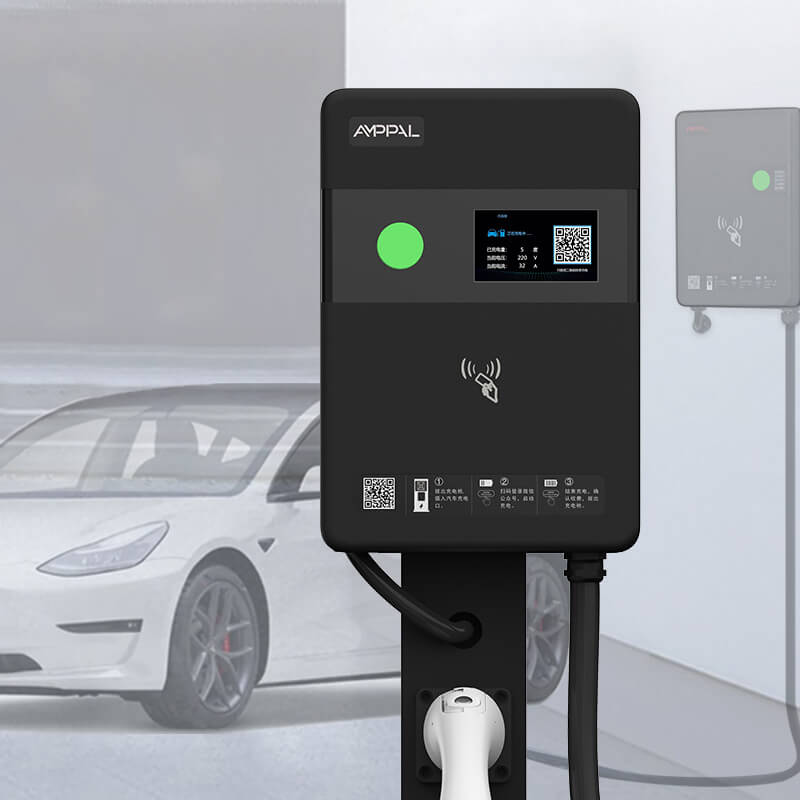

| HMI | 4,3 hüvelykes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Bankkártya / kódbeolvasás |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Üzemi páratartalom | 5% ~ 95%, nem kondenzálódó |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
A váltakozó áramú töltőállomás 50/60 Hz frekvenciájú AC tápellátást és 220 V ±20% névleges feszültséget biztosít. Olyan elektromos járművek töltésére készült, amelyek fedélzeti töltővel rendelkeznek.
- Nagy, közepes és kis elektromosjármű-töltőállomások
- Lakónegyedek, bevásárlóközpontok és más nyilvános parkolóhelyek
- Autópálya-pihenőhelyek, állomások, kikötők és egyéb közlekedési csomópontok
- Ingatlanfejlesztési és műszaki átadás-átvételi igények
Jellemzők és előnyök
Fő jellemzők
A készülék álló kivitelű, alsó betáplálású és alsó kivezetésű kialakítással készül. Érintőkijelzős HMI felülettel, LED jelzőcsíkkal és többféle működési, fizetési és hálózati lehetőséggel rendelkezik.
- 4,3 hüvelykes érintőképernyő és LED jelzőcsík
- OCPP 1.6J kommunikációs protokoll
- Ethernet és 4G hálózati kapcsolat
- Bankkártyás és kódos fizetés
- Kártyás és kódos töltési mód
- Offline és online számlázási üzemmódok
Telepítés
Telepítés
A berendezés álló telepítésre alkalmas. A felszerelés előtt ellenőrizni kell a csomag tartalmát, és a telepítést szakképzett személyzetnek kell elvégeznie.
- Álló kivitelű AC töltőállomás, 1 készlet
- Telepítési útmutató, 1 készlet
- Minőségi tanúsítvány, 1 darab
- Szerelőkonzolok, 2 darab
- Rögzítőcsavarok, 1 csomag
- Kulcs, 2 darab
- Négy darab M12-es tágulási csavarral rögzíthető, 16 mm átmérőjű furatokkal
Üzemeltetési környezet
Üzemi környezet
A készülék működéséhez meghatározott környezeti feltételek szükségesek. A használati helyen nem lehet robbanásveszélyes közeg, és kerülni kell a közvetlen napsütést.
- Működési hőmérséklet: -20 °C és +50 °C között
- Napi átlaghőmérséklet: legfeljebb 35 °C
- Relatív páratartalom: legfeljebb 90% (25 °C-on), páralecsapódás nélkül
- Légnyomás: 80 kPa és 110 kPa között
- Függőleges dőlés: legfeljebb 5%
- Rezgés és ütés: legfeljebb I. szint
- Külső mágneses tér erőssége: mindkét irányban legfeljebb 55 mT
- Üzembe helyezési helyen ne legyen káros gáz, vezetőképes közeg vagy erős penészesedés
- Kültéri telepítésnél árnyékoló védelem használata ajánlott
Karbantartás és tárolás
Karbantartás
Használat közben a töltési ciklus befejezése után a kábelt le kell választani, majd a csatlakozót a töltőn kialakított tárolóhelyre kell helyezni. Szállításkor a berendezést megfelelően rögzíteni kell, és tilos fejjel lefelé tárolni vagy mozgatni.
- A töltőállomást lehetőleg zárt területen, kültéren kell telepíteni
- A kábel tárolása előtt a töltési ciklust le kell zárni és a csatlakozót le kell választani
- A felszerelést és javítást nem szakképzett személy nem végezheti
