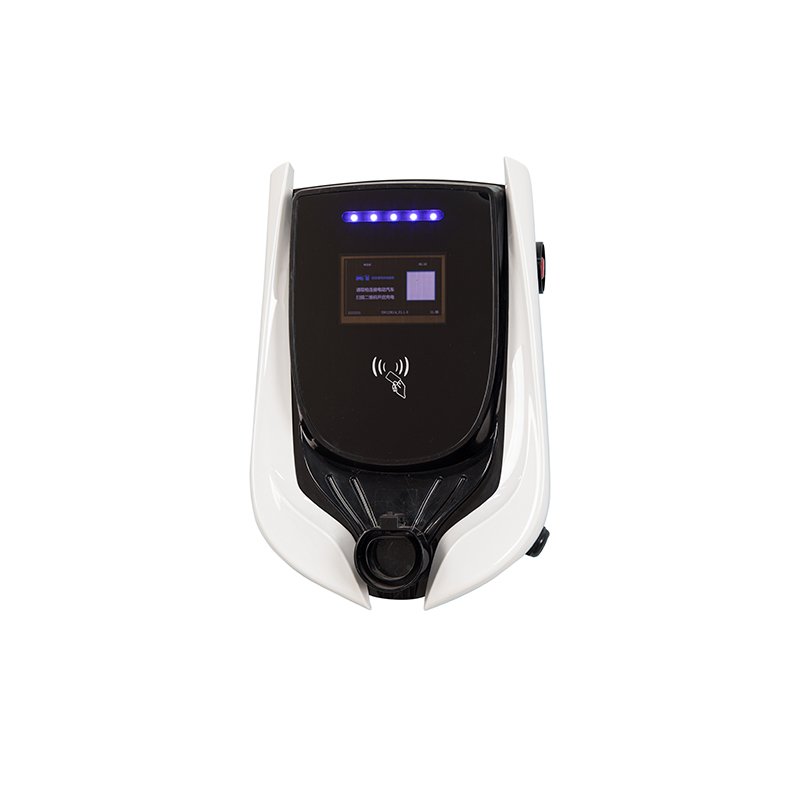

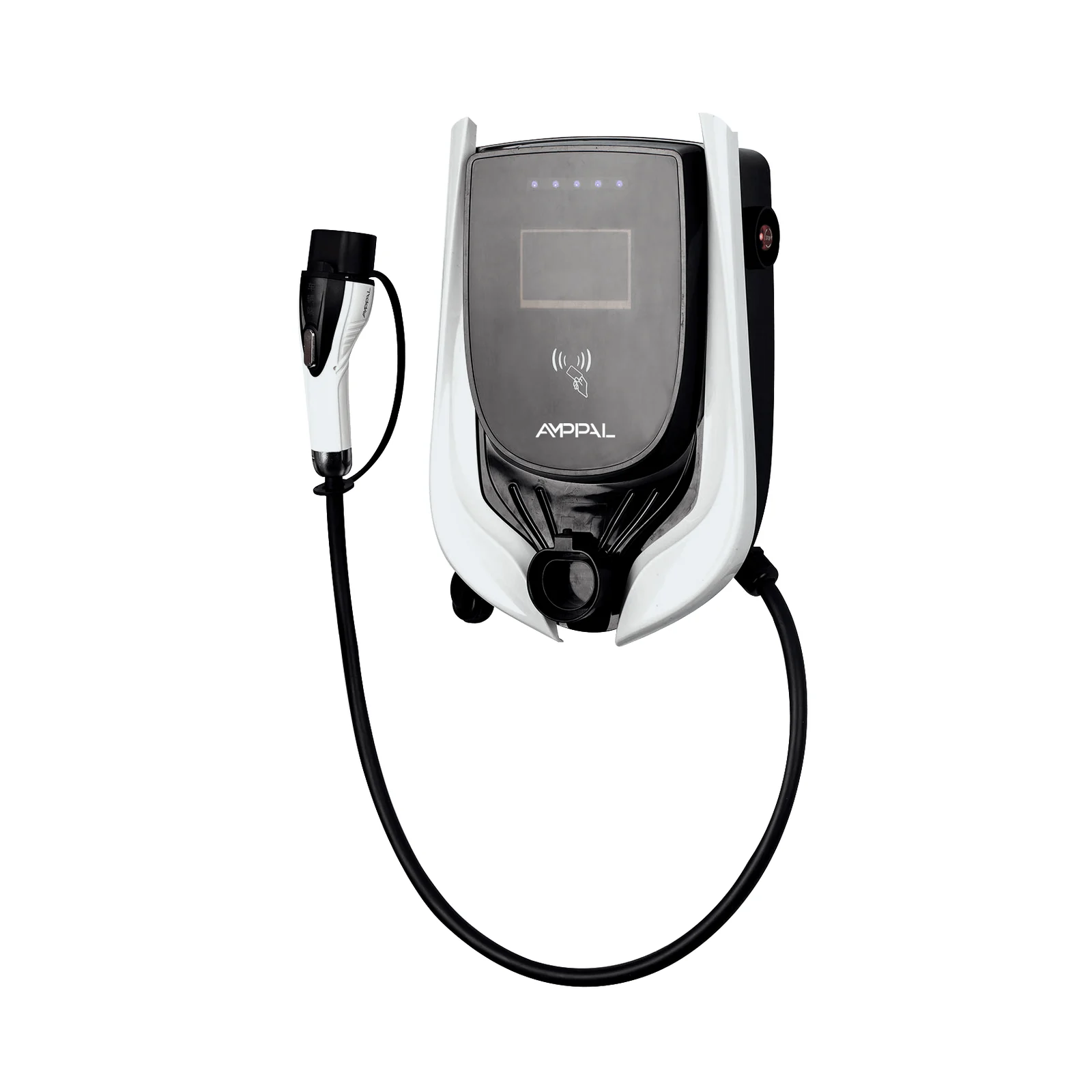

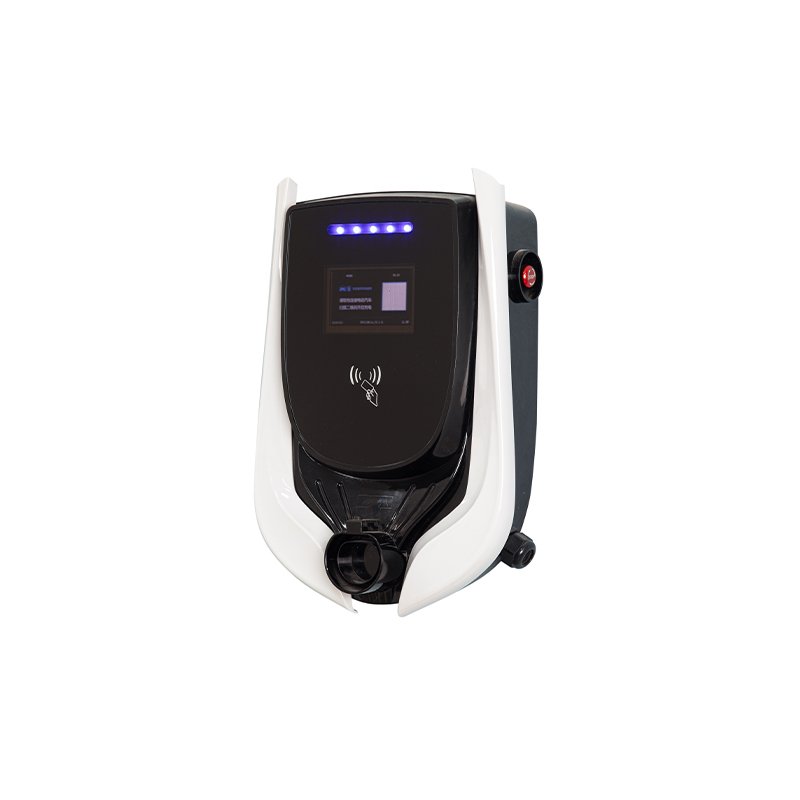

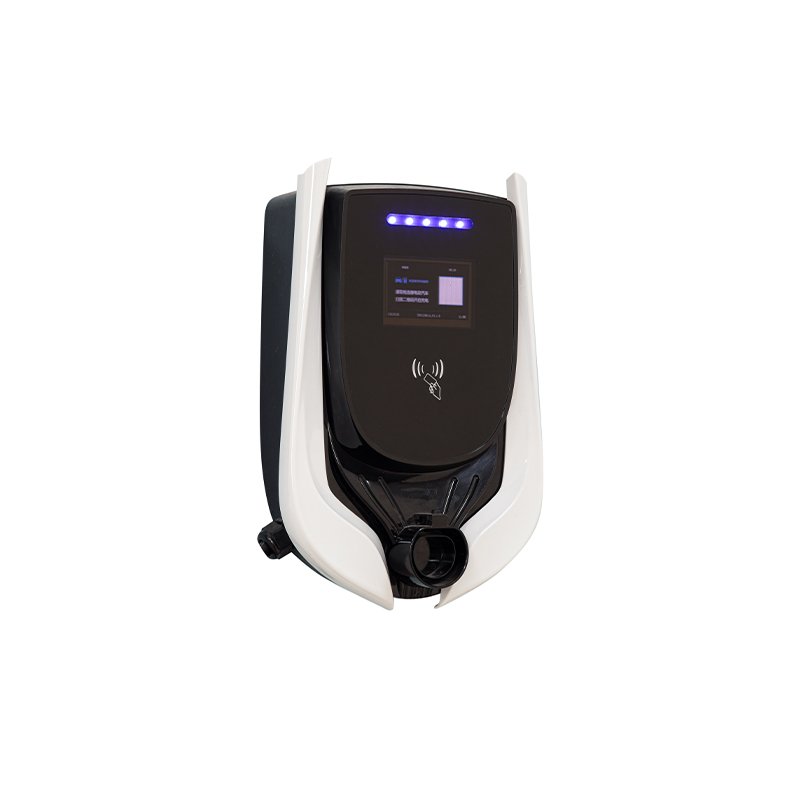

AMPPAL 7 kW AC fali töltőállomás
Falra szerelhető, 7 kW-os AC töltőállomás elektromos járművek váltóáramú töltéséhez. Fali telepítésre készült, 4,3 hüvelykes érintőképernyővel, Ethernet és 4G kapcsolattal, valamint többféle fizetési és töltési móddal. A megadott specifikációk szerint kültéri használatra is alkalmas, IP54 védettséggel és többféle beépített biztonsági funkcióval.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 7 kW |
|---|---|
| Bemeneti feszültség | AC 220 V ±20%; L+N+PE |
| Bemeneti frekvencia | 50 Hz ±10% |
| Kimeneti feszültség | AC 220 V ±20% |
| Kimeneti áram | 32 A |
| Áramkorlát-védelmi érték | ≥110% |
| Üzemi hőmérséklet | -20 ℃ ~ +50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix mennyiség / fix idő |
|---|---|
| Töltési mód | Kártyalehúzás / kódbeolvasás / APP-fizetés |
| Telepítési mód | Falra szerelhető |
|---|---|
| Berendezés mérete | 450 × 305 × 130 mm |
| Berendezés tömege | 16 kg |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes légkühlés |
| Zajszint | ≤40 dB |
| Szabvány | IEC 62196-2:2016; IEC61851-1:2017 |
|---|---|
| Biztonsági funkciók | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálás módja | Alul be és alul ki |
|---|---|
| Elektromos jelző | ≥11 |
| Mérési pontosság | 1.0 szint |
| HMI | 4,3 hüvelykes érintőképernyő, LED jelzősáv |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Bankkártya / kódbeolvasás |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Üzemi páratartalom | 5% ~ 95%, nem kondenzálódó dér |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Alkalmazási terület
Az AC töltőállomás AC 50/60 Hz-es váltóáramot biztosít, névleges feszültsége 220 V ±20%.
A fedélzeti töltővel szerelt elektromos járművek töltésére szolgál, és elsősorban az alábbi helyeken használható:
- nagy, közepes és kis elektromosjármű-töltőállomásokon;
- különféle elektromosjármű-parkolókban, nyilvános helyeken, például városi lakónegyedekben, bevásárlóközpontokban, üzleti területeken;
- autópálya-szervizterületeken, pályaudvarokon, dokkokon és más közlekedési csomópontokban;
- ingatlanfejlesztési és építési átadási ellenőrzési igényekhez.
Jellemzők és előnyök
Fő jellemzők
A termék falra szerelhető kivitelű, 7 kW-os névleges teljesítménnyel.
A felhasználói felületet 4,3 hüvelykes érintőképernyő és LED jelzősáv támogatja.
Támogatott működési és töltési módok:
- automatikus teljes töltés;
- fix teljesítmény;
- fix mennyiség;
- fix idő;
- offline számlázás nélkül;
- offline számlázással;
- online számlázással.
Telepítés
Telepítés
A berendezés falra szerelhető módon telepíthető.
A csomag tartalma a forrás szerint:
- falra szerelhető AC töltőállomás (1 készlet);
- telepítési útmutató (1 készlet);
- megfelelőségi / minőségi tanúsítvány (1 darab);
- rögzítőkonzolok (2 darab);
- rögzítőcsavarok (1 csomag);
- kulcsok (2 darab).
A telepítéshez a forrás M4 tágulócsavarokat említ falra szerelt kivitelhez, 6 mm átmérőjű furatokkal.
A telepítést kizárólag szakképzett személy végezheti.
Csomagtartalom
Csomagtartalom
- Falra szerelhető AC töltőállomás (1 készlet)
- Telepítési útmutató (1 készlet)
- Minőségi tanúsítvány (1 darab)
- Rögzítőkonzolok (2 darab)
- Rögzítőcsavarok (1 csomag)
- Kulcsok (2 darab)
Üzemeltetési környezet
Üzemi környezet
A működési környezetre a forrás az alábbi adatokat adja meg:
- üzemi hőmérséklet: -20 ℃ és +50 ℃ között;
- napi átlaghőmérséklet: legfeljebb 35 ℃;
- átlagos relatív páratartalom: legfeljebb 90% (25 ℃-on), kondenzáció nélkül;
- nyomás: 80 kPa és 110 kPa között;
- függőleges telepítési dőlés: legfeljebb 5%;
- rezgés és ütés használat közben: I. szint vagy annál kisebb;
- külső mágneses tér induktív erőssége bármely irányban: legfeljebb 55 mT;
- a használati helyen nem lehet robbanásveszélyes közeg;
- a környező közeg nem tartalmazhat fémet korrodáló, szigetelést károsító káros gázokat vagy vezető anyagokat;
- a hely nem lehet telített vízgőzzel vagy súlyos penészgombával;
- közvetlen napfényt kerülni kell, kültéri telepítés esetén árnyékoló eszköz használata javasolt.
Karbantartás és tárolás
Karbantartás
A forrás szerint a töltőállomást kültéren, zárt területen kell elhelyezni.
A töltési ciklus befejezésekor vagy a felhasználó általi leállításkor a kábelt le kell választani, majd a tárolás előtt a kábelt el kell helyezni, és a csatlakozót a töltőfalon lévő tárolóaljzatba kell tenni.
Szállítás során a készüléket megfelelően rögzíteni kell, kerülni kell a fejjel lefelé történő tárolást és szállítást, valamint a jelentős rezgést és rázkódást.
A telepítést nem szakszemélyzet nem végezheti.

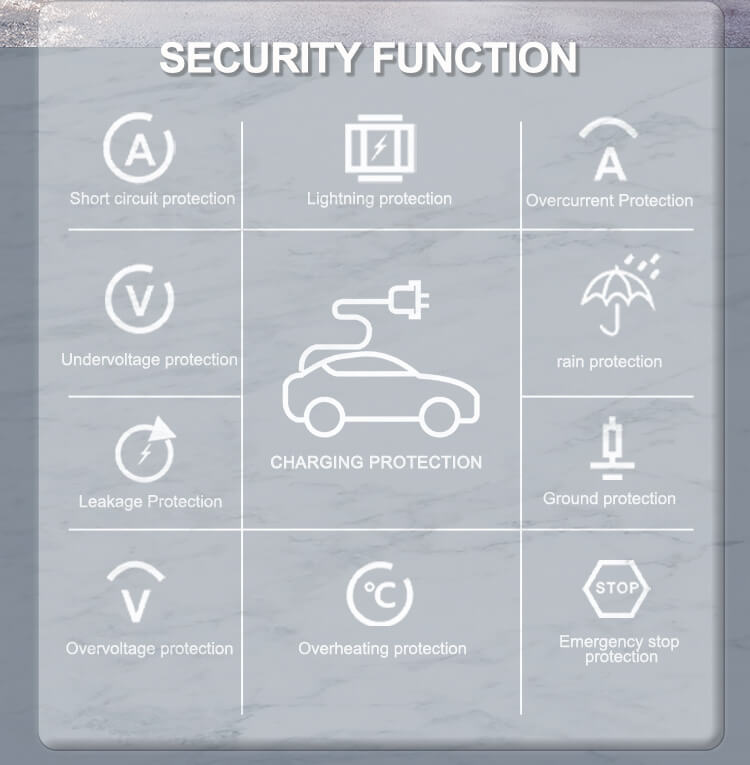

Védelmi funkciók
Védelem
A forrás szerinti védelmi és biztonsági jellemzők:
- IP54 védettség;
- töltőpisztoly hőmérséklet-érzékelés;
- túlfeszültség-védelem;
- alulfeszültség-védelem;
- túlterhelés-védelem;
- rövidzárlat-védelem;
- földelésvédelem;
- túlmelegedés-védelem;
- alacsony hőmérséklet elleni védelem;
- szigetelésfelügyeleti védelem;
- fordított polaritás elleni védelem;
- villámvédelem;
- vészleállítási védelem;
- szivárgásvédelem.
Méretek és kialakítás
Méretek A megadott készülékméret: 450 × 305 × 130 mm.
A készülék tömege: 16 kg.
A kábelhossz: 5 m (opcionális).
Rendszerintegráció
Integráció A készülék Ethernet és 4G hálózati kapcsolattal rendelkezik.
Támogatott fizetési és használati módok:
- bankkártya;
- kódbeolvasás;
- kártyalehúzás;
- APP-fizetés.
