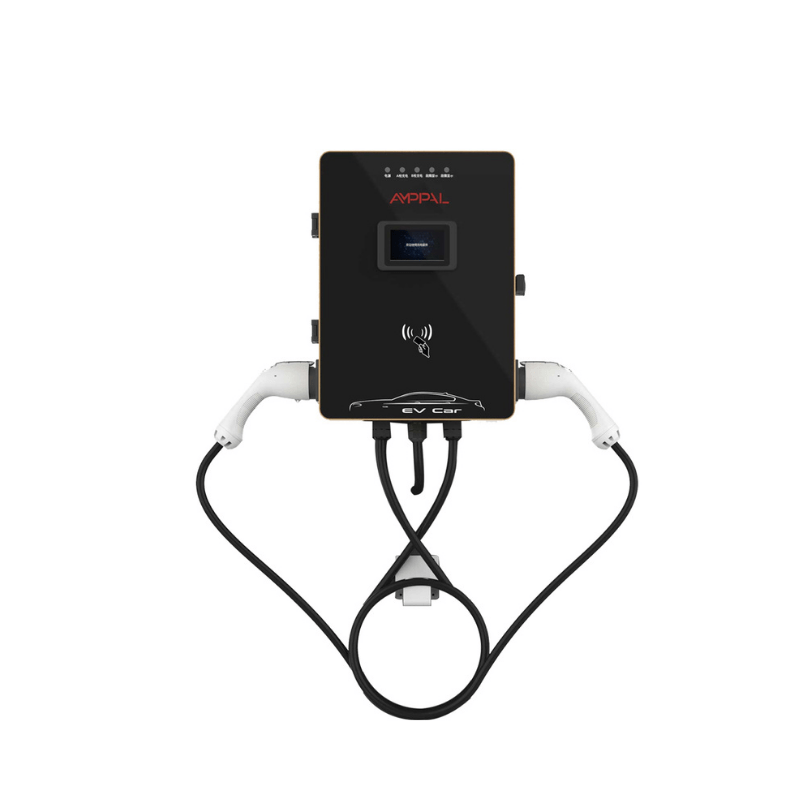

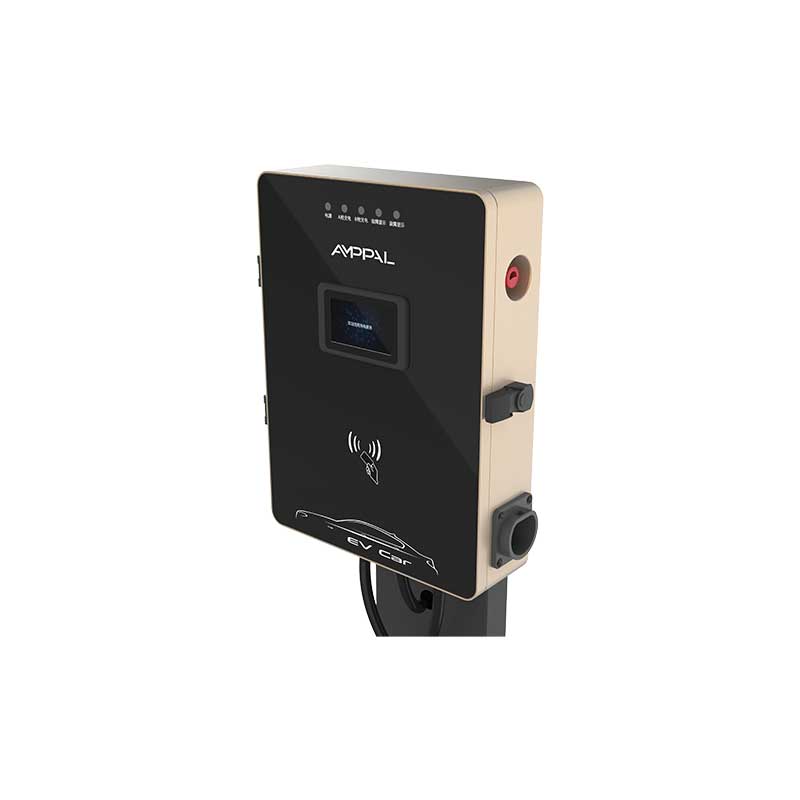

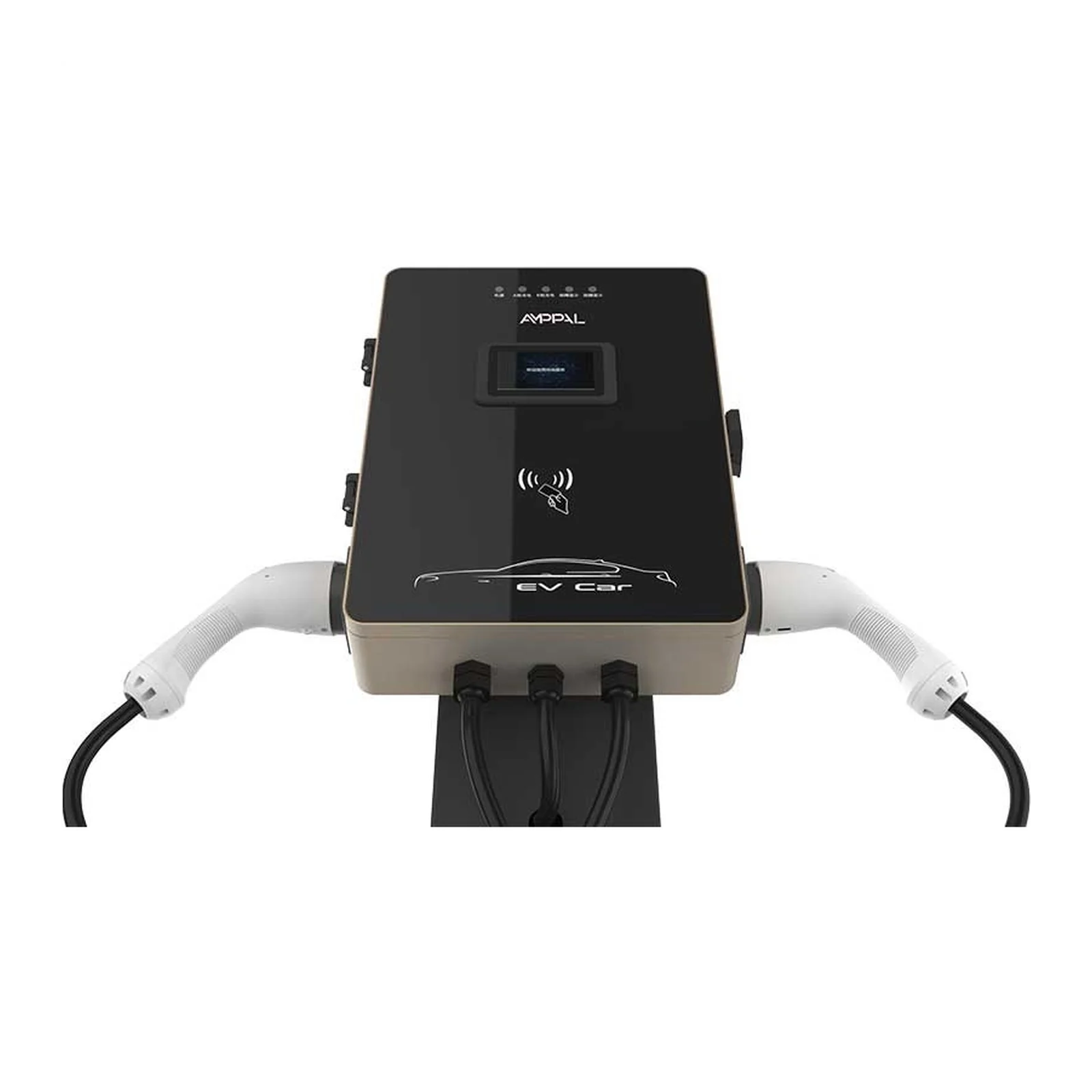

AMPPAL 44 kW AC fali töltőállomás
Falra szerelhető AC töltőállomás elektromos járművek AC töltéséhez, 380 V-os betáplálással és 44 kW névleges teljesítménnyel. Olyan helyszínekre készült, ahol a kártyás vagy kódos azonosítás, az OCPP 1.6J kommunikáció és a dinamikus terheléselosztás előnyt jelent. A készülék beltéri vagy kültéri, ellenőrzött környezetű telepítésre alkalmas.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 44 kW |
|---|---|
| Bemeneti feszültség | AC 380 V ±20%; L+N+PE |
| Bemeneti frekvencia | 50 Hz ±10% |
| Kimeneti feszültség | AC 380 V ±20% |
| Kimeneti áram | 32 A+32 A |
| Áramkorlát-védelmi érték | ≥110% |
| Üzemi hőmérséklet | -20 ℃~+50 ℃ |
|---|
| Kommunikációs protokoll | OCPP 1.6J |
|---|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
| Töltési mód használat közben | Kártya lehúzása / kódolvasás |
| Berendezés mérete | 550*430*160 mm |
|---|---|
| Berendezés tömege | 16 kg |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes légkondicionálás |
| Zajszint | ≤40 dB |
| Szabvány | IEC 62196-2:2016；IEC61851-1:2017 |
|---|---|

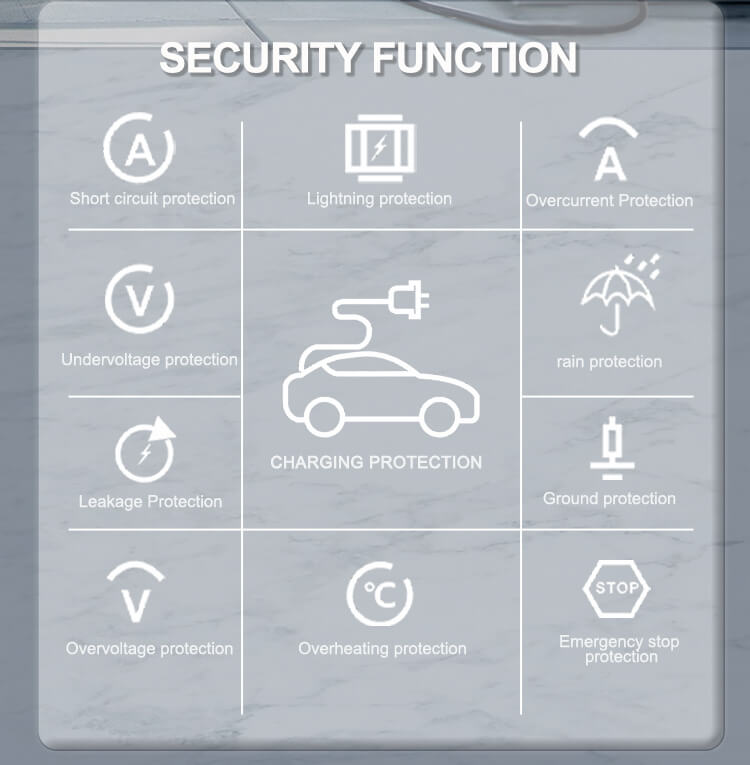

| Biztonsági funkciók | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlhőmérséklet-védelem, alacsony hőmérséklet-védelem, szigetelésfelügyeleti védelem, fordított polaritás-védelem, villámvédelem, vészleállító védelem, szivárgásvédelem |
| Védettség | IP54 |
| Szerelési mód | Falra szerelt |
|---|---|
| Betáplálási mód | Alul be, alul ki |
| Elektromos mutató | ≥11 |
| Mérési pontosság | 1.0 szint |
| HMI | 4,3 hüvelykes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Bankkártya / kódolvasás |
| Üzemmód | Offline elszámolás nélkül, offline elszámolással, online elszámolással |
| Dinamikus terheléselosztás | Igen |
| Üzemi páratartalom | 5%~95% nem kondenzálódó dér |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
Az AC töltőállomás AC 50/60 Hz váltakozó áramot biztosít 380 V ±20% névleges feszültséggel.
Az elektromos járművek fedélzeti töltőivel való töltésre készült, és elsősorban az alábbi helyszínekre ajánlott:
- nagy, közepes és kis elektromosjármű-töltőállomások;
- mindenféle elektromosjármű-parkolóhelyek és nyilvános helyek, például városi lakónegyedek, bevásárlóközpontok, energiaszolgáltatási helyek;
- gyorsforgalmi pihenőhelyek, állomások, kikötők és más közlekedési csomópontok;
- ingatlanfejlesztési és mérnöki átadási, átvételi igények.
Jellemzők és előnyök
Fő jellemzők Falra szerelhető kivitelű AC töltőállomás.
- 44 kW névleges teljesítmény.
- 4,3 hüvelykes érintőképernyő és LED jelzőcsík.
- OCPP 1.6J kommunikáció.
- Ethernet és 4G hálózati kapcsolat.
- Kártyás és kódos fizetési lehetőség.
- Automatikus teljes töltés, fix teljesítmény, fix összeg és fix idő módok.
- Offline és online elszámolási működés.
- Dinamikus terheléselosztás.
Telepítés
Telepítés
A berendezés falra szerelhető.
A csomagolás ellenőrzése után a telepítési csomag a következő tételeket tartalmazza:
- falra szerelhető AC töltőállomás (1 készlet);
- telepítési útmutató (1 készlet);
- minőségi tanúsítvány (1 darab);
- szerelőkonzolok (2 darab);
- rögzítőcsavarok (1 csomag);
- kulcs (2 darab).
Telepítési követelmények:
- IP54 védettségű kivitel;
- -20 ℃ és +50 ℃ közötti környezeti hőmérséklet.
Falra szerelésnél négy darab M4-es tágulócsavar szükséges, 6 mm átmérőjű furatokkal.
A telepítést csak szakember végezheti.
Üzemeltetési környezet
Üzemeltetési környezet
- Üzemi levegőhőmérséklet: -20 ℃ és +50 ℃ között, a napi átlaghőmérséklet legfeljebb 35 ℃.
- Relatív páratartalom: legfeljebb 90% (25 ℃ mellett), páralecsapódás nélkül.
- Nyomás: 80 kPa és 110 kPa között.
- Beépítési függőleges dőlés: legfeljebb 5%.
- Vibration and shock in use: legfeljebb I. szint.
- Külső mágneses tér induktív erőssége bármely irányban: legfeljebb 55 mT.
- A használati helyen nem lehet robbanásveszélyes közeg, illetve olyan káros gáz vagy vezető közeg, amely korrodálja a fémet vagy károsítja a szigetelést.
- Nem megengedett a vízgőz és a súlyos penészgombás szennyeződés jelenléte.
- Kültéri telepítésnél ajánlott árnyékoló védelmet biztosítani a hosszabb élettartam érdekében.
Karbantartás és tárolás
Karbantartás Az állomást kültéren, zárt területen kell telepíteni.
A töltési ciklus befejezése után, vagy amikor a felhasználó megszakítja a töltést, a kábel leválasztása után a kábelt tárolni kell, majd a csatlakozót a töltő oldali tárolóaljzatba kell helyezni.
Szállítás közben az eszközt rögzíteni kell, a csomagoláson jelzett rakodási irányt be kell tartani, és tilos fejjel lefelé tárolni vagy szállítani.
